DADI PREASSEMBLATI

Dado esagonale con rosetta elastica conica imperdibile

Disponibile a stock

Dado e rosetta conica già uniti, da movimentare e montare come un solo componente. Disponibile a stock in acciaio classe 8 zincato; produzioni inox valutabili su richiesta.

Gamma a stock
M3 · M4 · M5 · M6 · M8 · M10 · M12
Materiale / classe dado
Acciaio · 8
Finitura
Zincata
Versione speciale
Inox su richiesta / MOQ
Dado esagonale con rosetta elastica conica imperdibile

Un solo componente da movimentare e montare

Il dado esagonale è fornito già unito a una rosetta elastica conica, trattenuta sotto il corpo e libera di ruotare rispetto al dado. I due elementi restano insieme durante movimentazione e montaggio.

Rosetta già presente

Riduce il rischio di dimenticare la rondella.

Montaggio più pratico

Dado e rosetta arrivano alla postazione già preassemblati.

Elemento conico elastico

La rosetta si deforma elasticamente sotto carico; il comportamento va verificato sul collegamento reale.

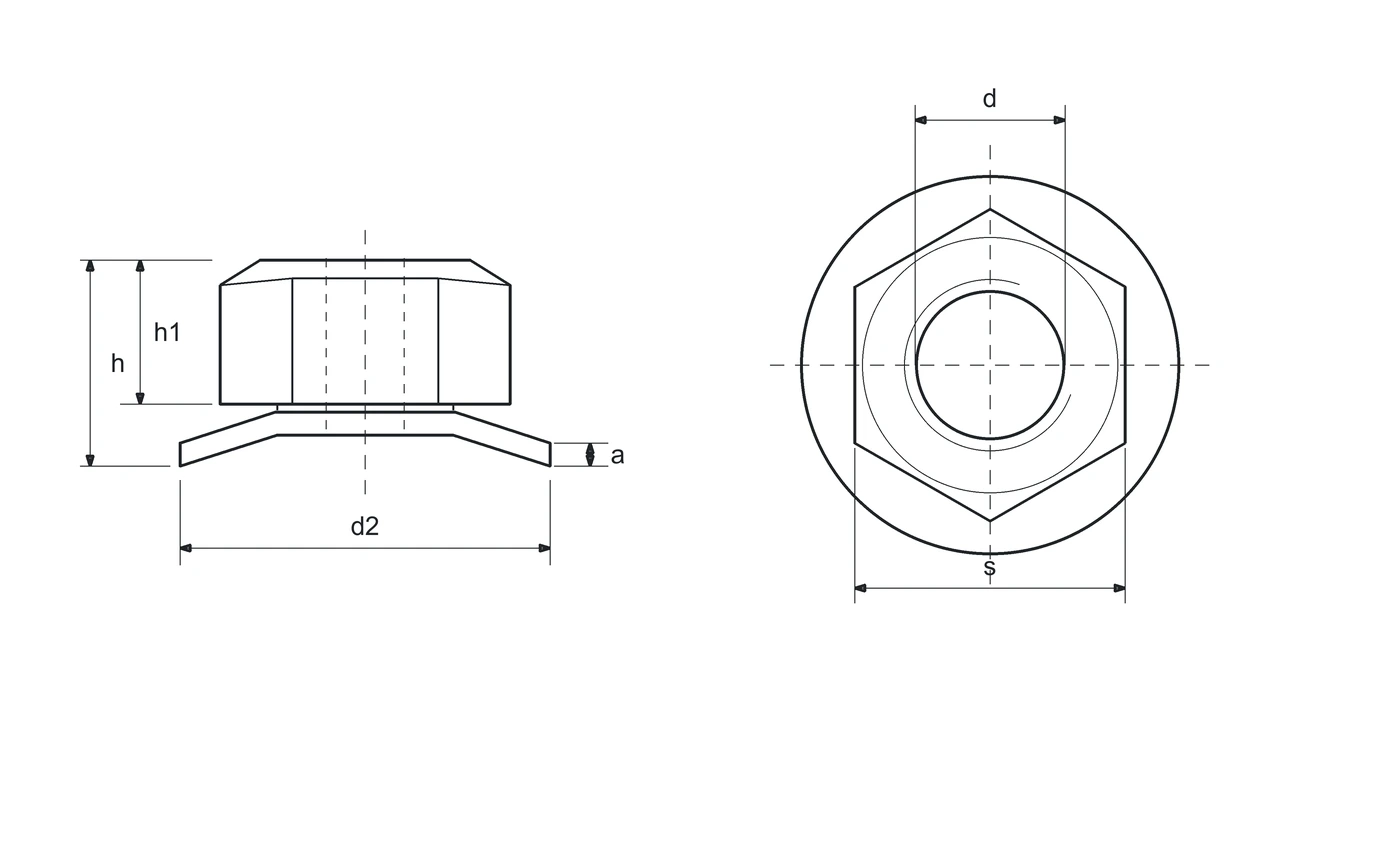

Disegno tecnico

Viste e quote del dado con rosetta conica
d
filetto
P
passo
s
chiave
h1
altezza dado
d2
diametro esterno rosetta
h
altezza totale
a
spessore rosetta.

Varianti e quote dimensionali

Gamma a stock: M3, M4, M5, M6, M8, M10 e M12. Altre misure valutabili su richiesta.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Psh1 max.d2 max.h max.a
30.55.52.483.80.4–0.6
40.773.2104.20.45–0.65
50.884125.30.7–0.9
61105146.60.9–1.1
81.25136.5188.81.25–1.45
101.51782210.71.4–1.7
121.75191025.513.82.1–2.4

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

MaterialeClasse dadoFinituraFornitura
Acciaio8ZincataDisponibile a stock
Acciaio inoxDa definireDa definireProduzione speciale / MOQ

La classe 8 si riferisce al dado. Le caratteristiche della rosetta e le prestazioni del collegamento vanno definite separatamente. Non è attribuita una prestazione antiallentamento o antivibrazione universale.

Configurazione standard zincata. Eventuali requisiti di spessore, passivazione o resistenza alla corrosione sono da indicare in richiesta.

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Per questa esecuzione speciale, materiale del corpo, eventuale inserto, classe e trattamento vanno definiti separatamente sulla specifica. Non sono attribuite automaticamente le varianti di prodotti con geometria simile.

PRODUZIONI DEDICATE

Il tuo progetto richiede una versione inox?

Per progetti e quantitativi industriali valutiamo la produzione del sistema dado–rosetta in acciaio inox, in funzione delle dimensioni e dei requisiti applicativi.

Acciaio inox: produzione speciale soggetta a fattibilità tecnica e quantità minima. Lega, classe e finitura da definire per la specifica richiesta.

Richiedi versione inox

Per gli assemblaggi in serie

Una soluzione da valutare per macchinari, carpenteria leggera, impianti di packaging e gruppi elettromeccanici, quando servono componenti preassemblati e una rosetta conica. L’impiego va verificato rispetto a carichi, supporto, ambiente e procedura di serraggio.

Settori e componenti →

Scheda tecnica Dueemme

Immagine, disegno e gamma dimensionale in un documento scaricabile.

PDF IT ↓
