ISO 4032:2023
Norma principale utilizzata per le quote della scheda.
Dado esagonale a filettatura metrica a passo grosso. Classe del dado e materiale si scelgono in funzione del collegamento e della vite abbinata.
DIN 934 · UNI 5588


Gamma dimensionale ISO 4032:2023 M5–M39. Materiali e classi hanno limiti dimensionali propri, applicati anche nella richiesta.

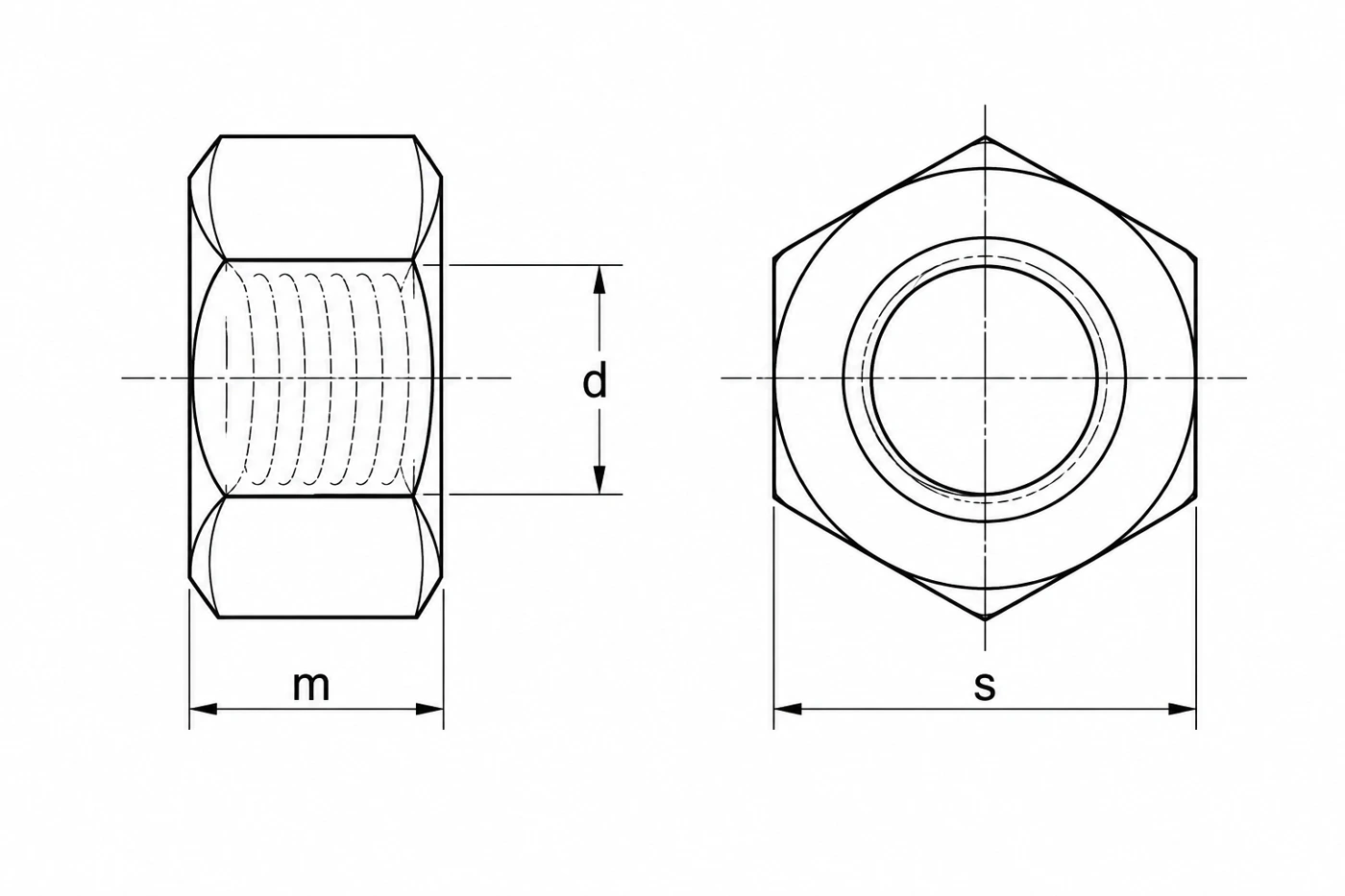

Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m min. | m max. |
|---|---|---|---|---|
| 5 | 0.8 | 8 | 4.4 | 4.7 |
| 6 | 1 | 10 | 4.9 | 5.2 |
| 7 | 1 | 11 | 6.14 | 6.5 |
| 8 | 1.25 | 13 | 6.44 | 6.8 |
| 10 | 1.5 | 16 | 8.04 | 8.4 |
| 12 | 1.75 | 18 | 10.37 | 10.8 |
| 14 | 2 | 21 | 12.1 | 12.8 |
| 16 | 2 | 24 | 14.1 | 14.8 |
| 18 | 2.5 | 27 | 15.1 | 15.8 |
| 20 | 2.5 | 30 | 16.9 | 18 |
| 22 | 2.5 | 34 | 18.1 | 19.4 |
| 24 | 3 | 36 | 20.2 | 21.5 |
| 27 | 3 | 41 | 22.5 | 23.8 |
| 30 | 3.5 | 46 | 24.3 | 25.6 |
| 33 | 3.5 | 50 | 27.4 | 28.7 |
| 36 | 4 | 55 | 29.4 | 31 |
| 39 | 4 | 60 | 31.8 | 33.4 |
Le classi 8, 10 e 12 appartengono ai dadi, non alle viti. ISO 4032:2023 limita la classe 12 a M5–M16 e A4-80 a M5–M24. Oltre M24 non trasferire automaticamente la classe 80. Per filettature fini serve un riferimento specifico diverso da questa scheda. Per M24 < D ≤ M39 sono previste anche A2-50 e A4-50, insieme ad A2-70 e A4-70; queste classi 50 non sono estese automaticamente ai diametri inferiori.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 934 | Inox A4 | 80 | Da specificare |
| DIN 934 | Acciaio | Da specificare | Brunita; GEOMET 321A; Geomet 321b; Geomet 500a; Grezza; Nichelata; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata gialla ≥12 µm; requisito corrosione da specificare; Zincata gialla ≥7 µm; Zincata iridescente trivalente; Zincata nera; Zincata ≥12 µm; Zincata ≥8 µm |
| DIN 934 | Acciaio | 10 | GEOMET 321A; Geomet 500a; Grezza; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata iridescente trivalente; Zincata ≥8 µm |
| DIN 934 | Nylon (PA) | Non applicabile | Da specificare |
| UNI 5588 | Acciaio | Da specificare | GEOMET 321A; Zinco-nichel nero con sigillante |
| DIN 934 | Inox A2 | Da specificare | Da specificare |
| DIN 934 | Inox A4 | Da specificare | Da specificare |
| UNI 5588 | Acciaio | 6S | Zinco-nichel nero con sigillante |
| DIN 934 | Ottone | Non applicabile | Grezza; Nichelata |
| DIN 934 | Acciaio | 12 | Grezza; Zincata |
| UNI 5588 | Acciaio | 12 | Grezza |
| DIN 934 | Inox A2 | Da specificare | Da specificare |
| UNI 5588 | Ottone | Non applicabile | Zinco-nichel nero con sigillante |
| DIN 267-4 | Acciaio | Da specificare | Brunita |
| ISO 4032 | Acciaio | 8 | Grezza; Zincata; Zincata a caldo; Zincata gialla |
| ISO 4032 | Acciaio | 12 | Grezza; Zincata a caldo |
| ISO 4032 | Inox A2 | Da specificare | Da specificare |
| ISO 4032 | Inox A4 | Da specificare | Da specificare |
| ISO 4032 | Acciaio | Da specificare | Zincata gialla Cr III 12 µm con sigillante |
| DIN 34814 ex DIN 934 | Poliammide | Non applicabile | Colore naturale |
| DIN 934 | Inox A5 · 1.4571 | Da specificare | Da specificare |
| DIN 934 | Duplex · 1.4462 | Da specificare | Da specificare |
| DIN 934 | Inox HCR · 1.4529 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma principale utilizzata per le quote della scheda.
Norma ritirata. A M12: DIN chiave 19 e altezza nominale 10 mm; ISO chiave 18 e altezza massima 10,8 mm. Non sostituire senza verificare gli ingombri.
Ritirata senza sostituzione dal 31/03/1995. Riferimento storico per dadi esagonali, con quote da controllare rispetto alla versione ISO attuale.
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
