ISO 4014:2022
Norma principale utilizzata per le quote della scheda.
ISO 4014 · 2022
Vite a testa esagonale parzialmente filettata
Gambo liscio e filettatura metrica a passo grosso per collegamenti meccanici con dado o foro filettato. La lunghezza del filetto si seleziona insieme alla lunghezza della vite.
DIN 931 · UNI 5737
- Gamma quote
- M4–M48
- Filettatura
- Metrica · passo grosso
- Configurazione
- Parzialmente filettata
- Riferimenti
- DIN 931 · UNI 5737

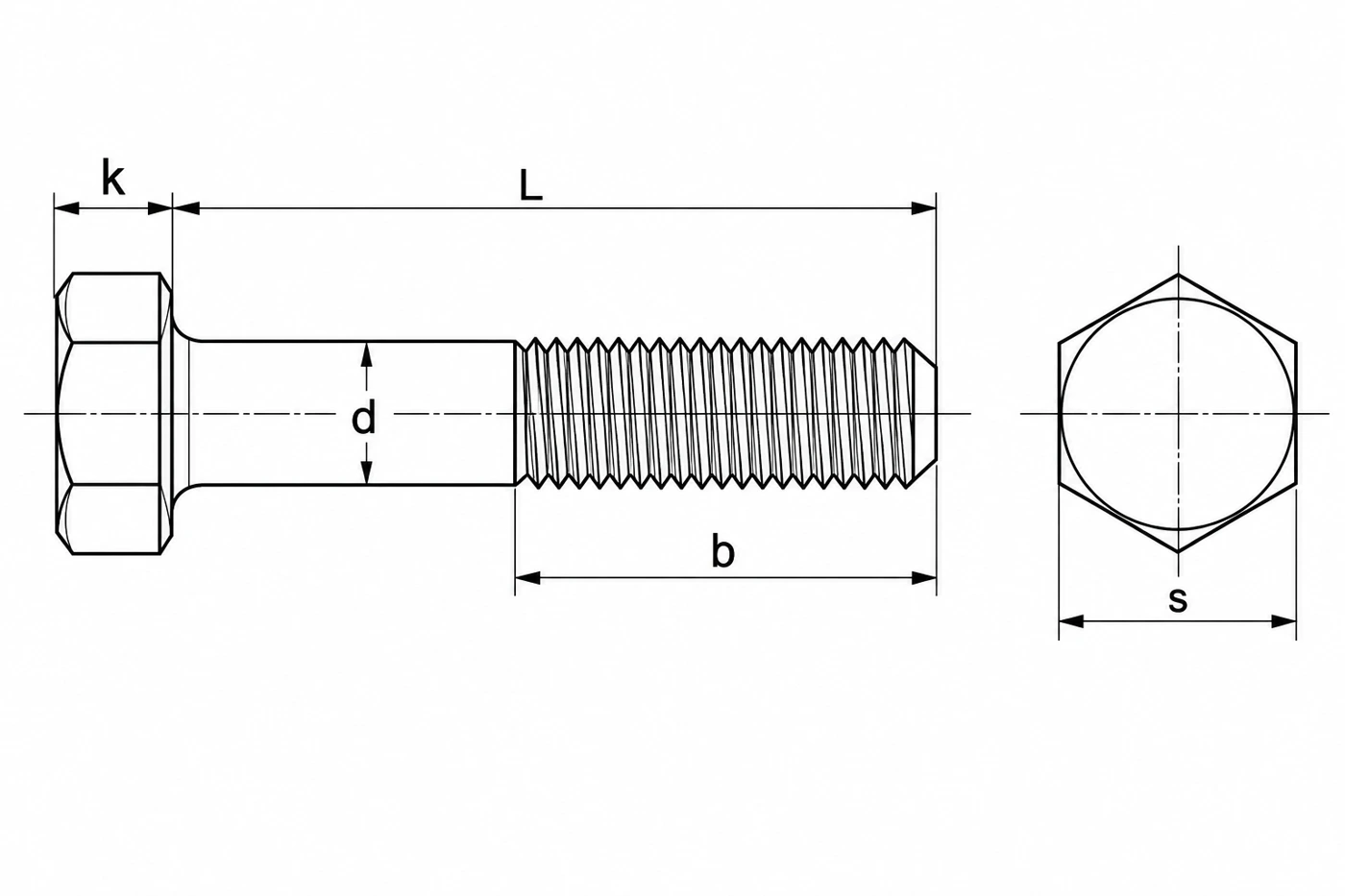

Disegno tecnico e gamma dimensionale
Quote di riferimento M4–M48. Lunghezze commerciali selezionabili per diametro; ulteriori misure e produzioni dedicate su richiesta. Il campo generale ISO comprende anche diametri non caricati in questa gamma.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | k | s |
|---|---|---|---|
| 4 | 0.7 | 2.8 | 7 |
| 5 | 0.8 | 3.5 | 8 |
| 6 | 1 | 4 | 10 |
| 7 | 1 | 4.8 | 11 |
| 8 | 1.25 | 5.3 | 13 |
| 10 | 1.5 | 6.4 | 16 |
| 12 | 1.75 | 7.5 | 18 |
| 14 | 2 | 8.8 | 21 |
| 16 | 2 | 10 | 24 |
| 18 | 2.5 | 11.5 | 27 |
| 20 | 2.5 | 12.5 | 30 |
| 22 | 2.5 | 14 | 34 |
| 24 | 3 | 15 | 36 |
| 27 | 3 | 17 | 41 |
| 30 | 3.5 | 18.7 | 46 |
| 33 | 3.5 | 21 | 50 |
| 36 | 4 | 22.5 | 55 |
| 39 | 4 | 25 | 60 |
| 42 | 4.5 | 26 | 65 |
| 45 | 4.5 | 28 | 70 |
| 48 | 5 | 30 | 75 |
Lunghezze per diametro
Regola della lunghezza filetto b
| L ≤ 125 | 125 < L ≤ 200 | L > 200 |
|---|---|---|
| 2d + 6 | 2d + 12 | 2d + 25 |
La regola si applica solo a lunghezze compatibili con il gambo parzialmente filettato. Il selettore mostra esclusivamente coppie diametro/lunghezza registrate. Non estendere automaticamente le formule a ogni lunghezza ordinabile.
L è la lunghezza sotto testa; b è la lunghezza di riferimento del filetto. Le lunghezze elencate sono riferimenti commerciali: per ordinare secondo ISO 4014:2022 occorre confermare anche intervallo di lunghezza, tolleranze e parte liscia. Lunghezze fuori dalla serie della norma richiedono accordo specifico.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 4.8 | M4–M39 | Su richiesta |
| Acciaio secondo specifica meccanica | 8.8 | M4–M39 | Su richiesta |
| Acciaio secondo specifica meccanica | 10.9 | M4–M39 | Su richiesta |
| Acciaio secondo specifica meccanica | 12.9 | M4–M24 | Su richiesta |
| Inox A2 | 70 | M4–M24 | Su richiesta |
| Inox A4 | 70 | M4–M24 | Su richiesta |
| Inox A4 | 80 | M4–M24 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Acciaio secondo specifica meccanica | 4.8 | M4–M39 |
| Naturale / grezzo | Acciaio secondo specifica meccanica | 8.8 | M4–M39 |
| Zincatura elettrolitica | Acciaio secondo specifica meccanica | 8.8 | M4–M39 |
| Naturale / grezzo | Acciaio secondo specifica meccanica | 10.9 | M4–M39 |
| Naturale / grezzo | Acciaio secondo specifica meccanica | 12.9 | M4–M24 |
| Zinco lamellare | Acciaio secondo specifica meccanica | 10.9 | M6–M24 |
| Naturale / grezzo | Inox A2 | 70 | M4–M24 |
| Naturale / grezzo | Inox A4 | 70 | M4–M24 |
| Naturale / grezzo | Inox A4 | 80 | M4–M24 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
DIN 931:1987
DIN 931-1 ritirata. Chiave ISO/DIN per M10: 16/17; M12: 18/19; M14: 21/22; M22: 34/32 mm. Controllare anche lunghezze e classe di prodotto.
UNI 5737:1988
Ritirata senza sostituzione dal 31/03/1995. Riferimento storico correlato, non dichiarazione di equivalenza con ISO 4014:2022.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Nella pratica commerciale si utilizza anche l’abbinamento vite 8.8, dado classe 8 e rondella DIN 125 A / UNI 6592 da 100 HV. L’idoneità va verificata per le condizioni del collegamento. Per rondelle ISO 7089, il riferimento per viti fino a 8.8 e dadi fino a 8 è 200 HV; per viti fino a 10.9 e dadi fino a 10 è 300 HV. Uso commerciale e requisiti della norma restano distinti.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
