Assieme cieco + rondella conica
Geometria della selezione tecnica documentata. Verificare il disegno della fornitura prima della sostituzione; non è dichiarata equivalenza universale con altre esecuzioni.
Assieme cieco + rondella conica
Dado cieco con rondella conica imperdibile
Calotta chiusa e rondella conica preassemblata, per unire protezione dell’estremità del filetto e appoggio elastico in un unico assieme.
- Gamma quote
- M4–M10
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado cieco con rondella conica imperdibile

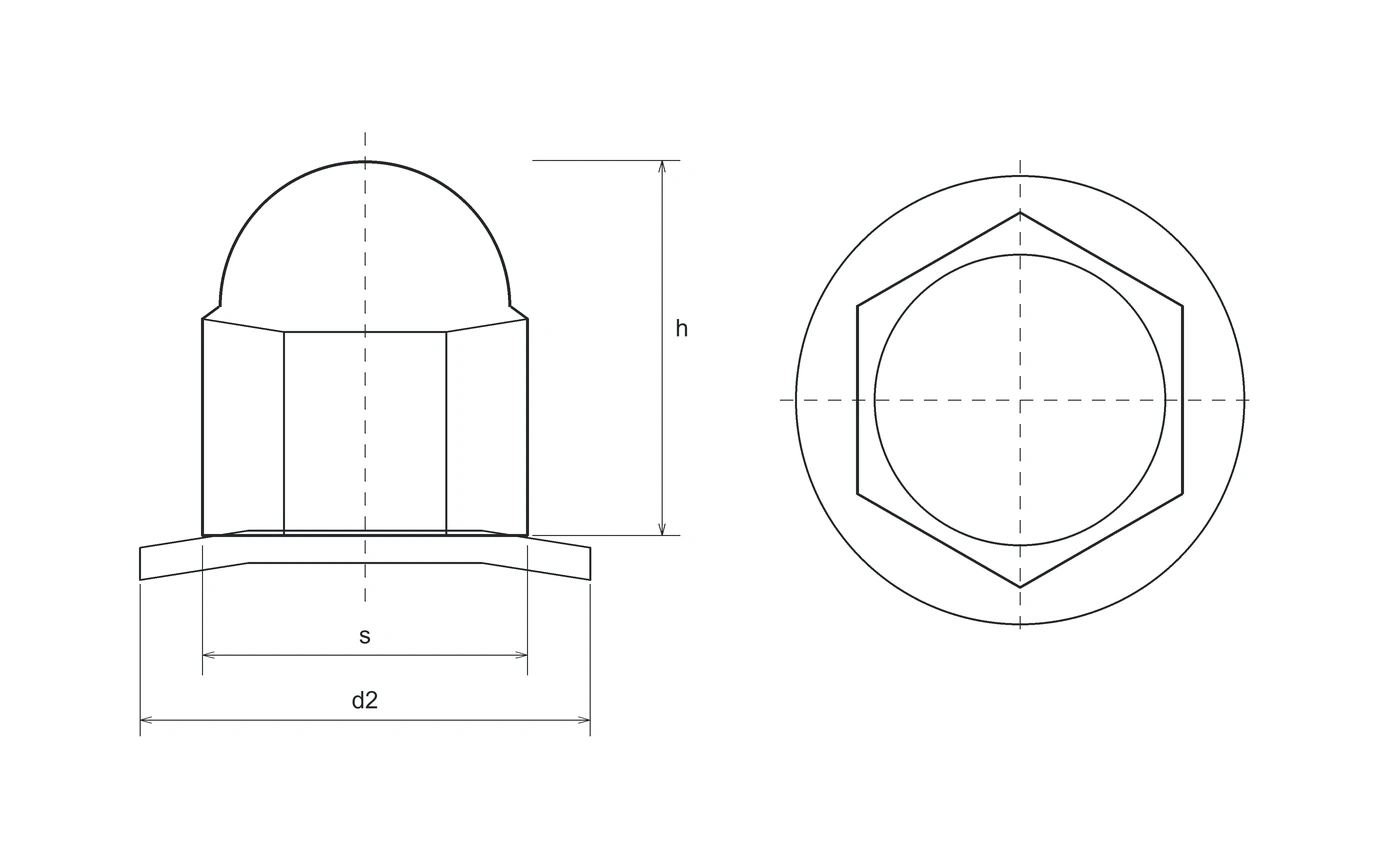

Disegno tecnico
- d
- filetto nominale
- P
- passo
- s
- chiave. Le altre quote sono definite nelle intestazioni della tabella.
Varianti e quote dimensionali
Le misure in tabella identificano la selezione tecnica di riferimento. La configurazione di fornitura viene verificata sulla richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | h corpo cieco | s | d2 rondella | a rondella |
|---|---|---|---|---|---|
| 4 | 0.7 | 8 | 7 | 10 | 0.5 |
| 5 | 0.8 | 10 | 8 | 12 | 0.8 |
| 6 | 1 | 12 | 10 | 14 | 1 |
| 8 | 1.25 | 15 | 13 | 18 | 1.3 |
| 10 | 1.5 | 18 | 17 | 22 | 1.5 |
Verificare la sporgenza della vite rispetto alla profondità utile del foro cieco. L’assieme non coincide con un dado DIN 1587 semplice; quota e comportamento della rondella devono essere definiti sulla configurazione.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Altri materiali, classi e finiture disponibili su richiesta.
Indicare nella richiesta materiale, classe e finitura desiderati. La configurazione viene definita e confermata in offerta.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
Per questa esecuzione speciale, materiale del corpo, eventuale inserto, classe e trattamento vanno definiti separatamente sulla specifica. Non sono attribuite automaticamente le varianti di prodotti con geometria simile.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
ISO, DIN e UNI: cosa cambia
Richiedi questa configurazione
Indica i requisiti: materiale, classe e finitura saranno verificati sulla richiesta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Varianti
Prodotti correlati
Componenti complementari: verificare diametro, passo, classe, materiale e condizioni del collegamento.
