DIN 1587 · 2021-11

Dado esagonale cieco, forma alta

Il cappello chiuso copre l’estremità della vite e limita l’esposizione del filetto. Forma alta con base esagonale: scegli diametro, chiave e ingombro tenendo conto della sporgenza effettiva della vite.

Gamma quote
M4–M24
Filettatura
Metrica · passo grosso
Configurazione
Dado cieco · forma alta
Dado esagonale cieco, forma alta

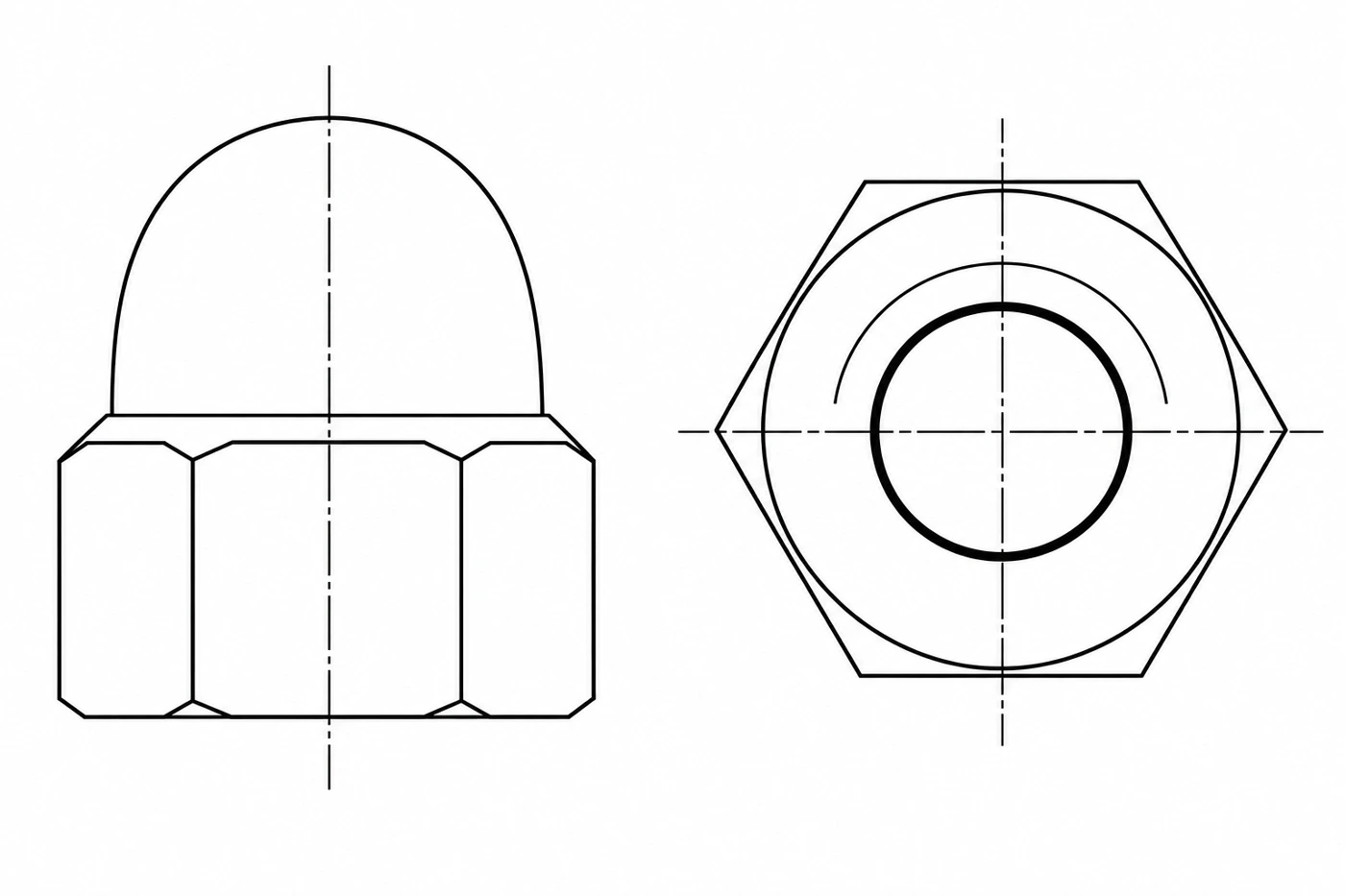

Disegno tecnico

Disegno tecnico DIN 1587
d
filetto interno
P
passo
s
chiave
h
altezza totale
m
altezza della base esagonale

Varianti e quote dimensionali

Quote commerciali di riferimento M4–M24. Chiavi M10:16, M12:18 e M14:21 mm; nelle forniture storiche possono essere diverse. Altre misure e materiali su richiesta.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Psh max.m max.
40.7783.2
50.88104
6110125
81.2513156.5
101.516188
121.75182210
142212511
162242813
202.5303416
243364219

L’altezza esterna h non coincide con la profondità utile del foro. Verificare la sporgenza della vite, la presa del filetto e lo spazio residuo prima del fondo: una vite in battuta nel cappello può impedire il corretto serraggio.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 1587Inox A2Da specificareDa specificare
DIN 1587OttoneNon applicabileDa specificare; Grezza
DIN 1587AcciaioDa specificareBronzata; Brunita; Grezza; Nichelata; Zincata; Zincata gialla; Zincata nera
DIN 7971OttoneNon applicabileGrezza; Zincata
DIN 1587Inox A4Da specificareDa specificare
DIN 1587Inox A480Da specificare
DIN 1587Acciaio6Zincata ≥12 µm
DIN 1587PoliammideNon applicabileColore naturale
DIN 1587Inox A5 · 1.4571Da specificareDa specificare
DIN 1587Duplex · 1.4462Da specificareDa specificare
DIN 1587Inox HCR · 1.4529Da specificareDa specificare
DIN 1587Nylon PA66Non applicabileDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 1587:2021-11

DIN 1587:2021-11 è la norma corrente della forma alta. La tabella riporta quote commerciali verificate per la selezione; esecuzione interna, tolleranze e conformità dell’articolo si definiscono nell’ordine.

RFQ · DIN 1587

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.

La misura che cerchi, anche su specifica

Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
