DIN 7984:2022-03
Quote commerciali di riferimento M4–M16 per la famiglia DIN 7984. Per ordini conformi all’edizione 2022, confermare tolleranze e condizioni della specifica. Altre misure su richiesta.
DIN 7984 · 2022-03
Vite a testa cilindrica ribassata con esagono incassato
Testa ribassata per assemblaggi con spazio assiale limitato. La geometria della testa e della cava comporta capacità di carico ridotta: non sostituisce automaticamente una vite a testa cilindrica normale.
UNI 9327
La testa ribassata limita il carico assiale rispetto a una vite a piena capacità della stessa classe. La marcatura può riportare lo zero iniziale, ad esempio 08.8 o 010.9: non è una nuova lega. Serraggio e resistenza del collegamento vanno verificati sulla vite specifica.
- Gamma quote
- M4–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Testa a carico ridotto
- Riferimenti
- UNI 9327

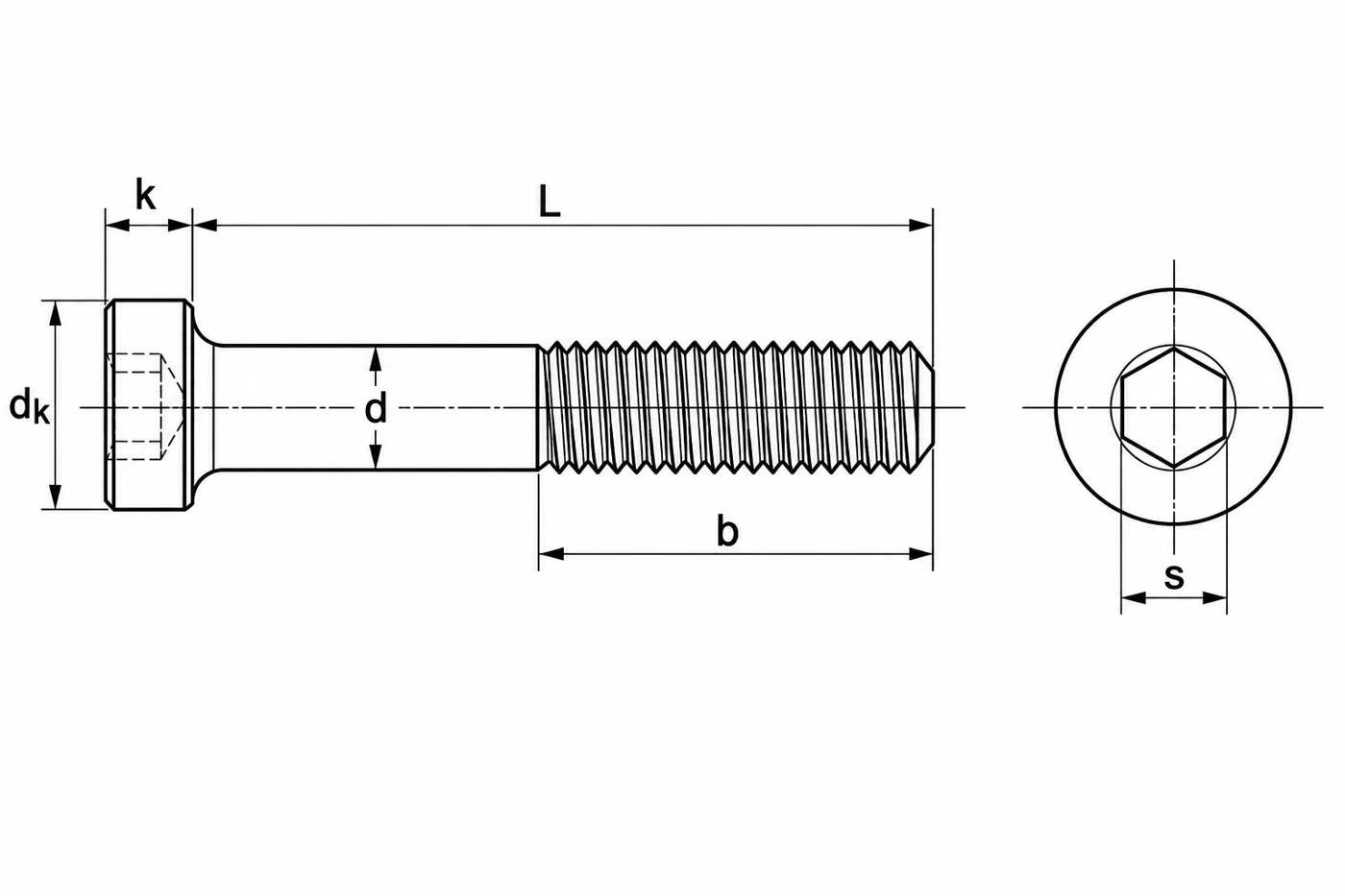

Disegno tecnico e gamma dimensionale
Quote commerciali di riferimento M4–M16 per la famiglia DIN 7984. Per ordini conformi all’edizione 2022, confermare tolleranze e condizioni della specifica. Altre misure su richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | dk max. | k max. | s | t min. |
|---|---|---|---|---|---|
| 4 | 0.7 | 7 | 2.8 | 2.5 | 1.1 |
| 5 | 0.8 | 8.5 | 3.5 | 3 | 1.9 |
| 6 | 1 | 10 | 4 | 4 | 2.4 |
| 8 | 1.25 | 13 | 5 | 5 | 3.2 |
| 10 | 1.5 | 16 | 6 | 7 | 3.8 |
| 12 | 1.75 | 18 | 7 | 8 | 4.4 |
| 16 | 2 | 24 | 9 | 12 | 5.8 |
Lunghezze per diametro
Il filetto totale o parziale va confermato sulla singola misura e fornitura. Le lunghezze commerciali qui elencate non garantiscono una lunghezza di gambo liscio; b resta ND dove la configurazione non è confermata.
La testa ribassata limita il carico assiale rispetto a una vite a piena capacità della stessa classe. La marcatura può riportare lo zero iniziale, ad esempio 08.8 o 010.9: non è una nuova lega. Serraggio e resistenza del collegamento vanno verificati sulla vite specifica.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 8.8 | M4–M16 | Su richiesta |
| Acciaio secondo specifica meccanica | 10.9 | M4–M16 | Su richiesta |
Altri materiali e specifiche su richiesta
Alluminio →Ottone →Nylon →Duplex →Superduplex →ASTM — specifica e grade →Inox A2 / A4 — specifica dedicata →
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Brunito | Acciaio secondo specifica meccanica | 8.8 | M4–M16 |
| Brunito | Acciaio secondo specifica meccanica | 10.9 | M4–M16 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
UNI 9327
Riferimento correlato della famiglia a testa bassa; non equivale a dichiarare identiche tutte le prescrizioni e tolleranze.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Per questa geometria a capacità ridotta, scegliere dado, rondella e serraggio sulla verifica del collegamento. Non trasferire automaticamente gli abbinamenti o i precarichi di una vite a piena capacità della stessa classe.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
