DIN 6912
DIN 6912 è il riferimento della configurazione con foro guida. Quote commerciali da confermare con tolleranze e specifica della fornitura; non è equivalente alla DIN 7984 senza foro guida.
DIN 6912
Vite a testa cilindrica bassa con foro guida
Testa bassa e cava esagonale con foro guida per l’utensile. Una soluzione per ingombri assiali contenuti, da distinguere dalle viti ribassate senza guida: verificare geometria della sede, utensile e carico richiesto.
La testa bassa e la cava con guida riducono la sezione resistente. Non applicare automaticamente il carico o la coppia di una vite ISO 4762 della stessa classe. La marcatura con zero iniziale segnala una capacità ridotta, non un materiale diverso.
- Gamma quote
- M5–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Testa a carico ridotto

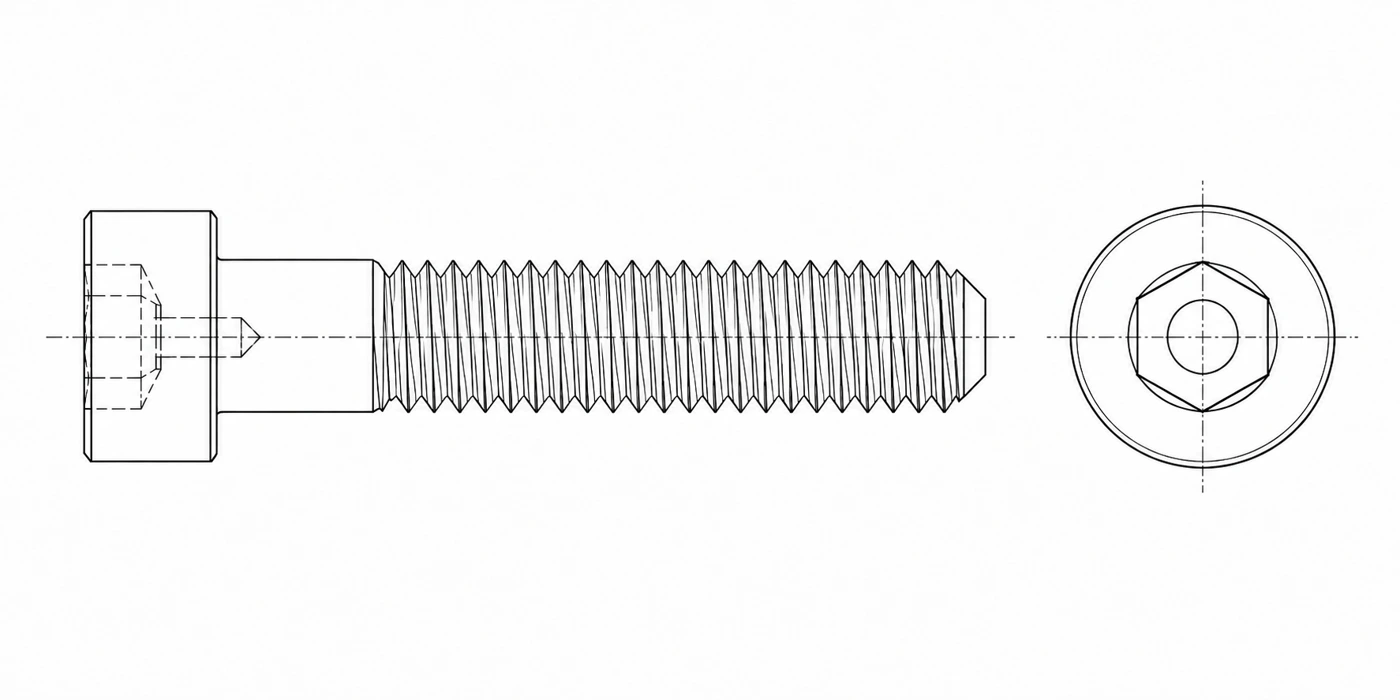

Disegno tecnico
- d
- filetto
- P
- passo
- dk
- diametro testa
- k
- altezza testa
- s
- cava esagonale
- t1
- profondità cava di riferimento
- t2
- profondità minima con foro guida.
Varianti e quote dimensionali
Quote commerciali M5–M16. Le lunghezze sono registrate per singolo diametro; altri diametri e lunghezze sono valutabili su richiesta, anche per produzioni dedicate con quantitativi consistenti.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | dk max. | k max. | s | t1 rif. | t2 min. |
|---|---|---|---|---|---|---|
| 5 | 0.8 | 8.5 | 3.5 | 4 | 2 | 4 |
| 6 | 1 | 10 | 4 | 5 | 2.5 | 5 |
| 8 | 1.25 | 13 | 5 | 6 | 3 | 6.5 |
| 10 | 1.5 | 16 | 6.5 | 8 | 3.5 | 7.5 |
| 12 | 1.75 | 18 | 7.5 | 10 | 4 | 9 |
| 14 | 2 | 21 | 8.5 | 12 | 4.5 | 10 |
| 16 | 2 | 24 | 10 | 14 | 5.5 | 11.5 |
Il filetto totale o parziale va confermato sulla singola misura e fornitura. Le lunghezze commerciali qui elencate non garantiscono una lunghezza di gambo liscio; b resta ND dove la configurazione non è confermata.
Peso indicativo da catalogo fornitore per ciascuna coppia diametro/lunghezza in acciaio. Non è un peso normativo né certificato del lotto; non trasferire i valori all’inox.
La testa bassa e la cava con guida riducono la sezione resistente. Non applicare automaticamente il carico o la coppia di una vite ISO 4762 della stessa classe. La marcatura con zero iniziale segnala una capacità ridotta, non un materiale diverso.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 6912 | Acciaio | 8.8 (carico ridotto) | Grezza; Zincata |
| DIN 6912 | Acciaio | 08.8 | GEOMET 321A; Grezza; Zincata |
| DIN 6912 | Acciaio | 010.9 | Grezza; Zincata |
| DIN 6912 | Inox A2 | Da specificare | Da specificare |
| DIN 6912 | Inox A4 | Da specificare | Da specificare |
| DIN 6912 | Acciaio | 10.9 (carico ridotto) | Zincata |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
