Dado scivolante inox con molla POM
Dado AISI 316 con elemento elastico in POM per sistemi di staffaggio.
- Dado
- AISI 316
- Molla / elemento elastico
- POM

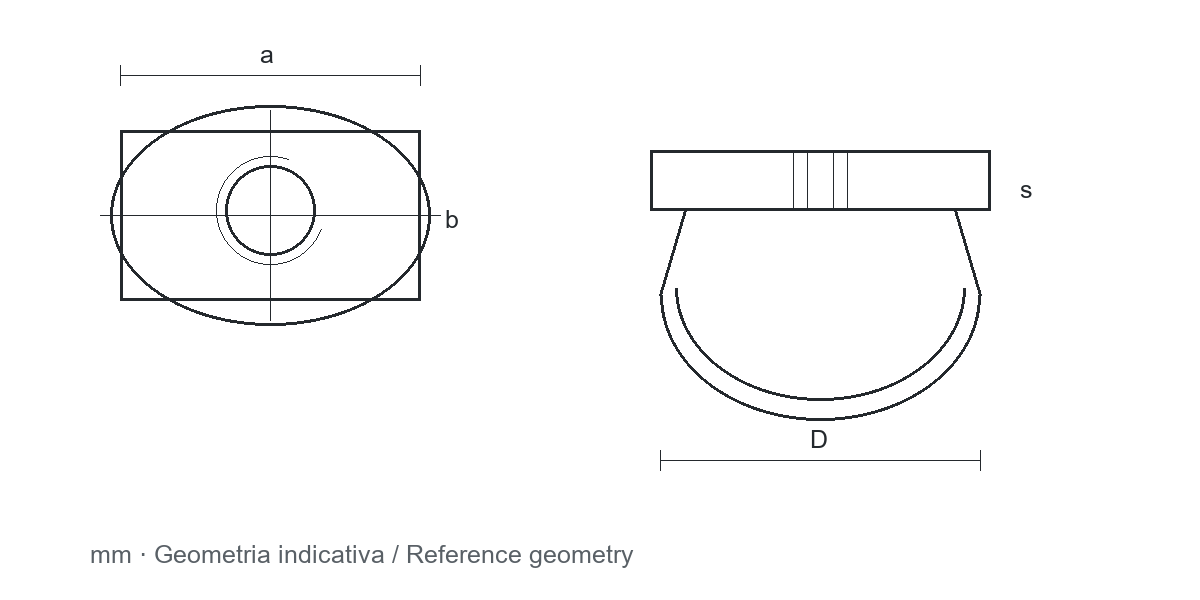

Disegno tecnico

Quote in mm. Rappresentazione identificativa, non esecutiva. Le quote non dichiarate sono da confermare sulla variante richiesta.
Varianti e quote dimensionali
| Filetto | Profilo | a | b | D | s |
|---|---|---|---|---|---|
| M6 | Profilo da verificare su disegno | 23 | 13.5 | 25 | 4 |
| M8 | Profilo da verificare su disegno | 23 | 13.5 | 25 | 5 |
| M10 | Profilo da verificare su disegno | 23 | 14 | 25 | 5 |
Materiali, classi e finiture
| Dado | Molla | Finiture |
|---|---|---|
| AISI 316 | POM | Inox naturale |
Combinazioni documentate per misura e finitura
Varianti
| Filetto | Passo nominale | Profilo | Finitura |
|---|---|---|---|
| M6 | 1 | Profilo da verificare su disegno | Inox naturale |
| M8 | 1.25 | Profilo da verificare su disegno | Inox naturale |
| M10 | 1.5 | Profilo da verificare su disegno | Inox naturale |
| Filetto | Profilo / finitura | a | b | D | s |
|---|---|---|---|---|---|
| M6 | Profilo da verificare su disegno / Inox naturale | 23 | 13.5 | 25 | 4 |
| M8 | Profilo da verificare su disegno / Inox naturale | 23 | 13.5 | 25 | 5 |
| M10 | Profilo da verificare su disegno / Inox naturale | 23 | 14 | 25 | 5 |
Documentazione e applicazione
Scarica la scheda tecnica (PDF)Applicazione e verifica del collegamento
Per staffaggi impiantistici e assemblaggi su profilo. Verificare apertura, labbri, spessore e geometria del canale; la sola sezione nominale non assicura la compatibilità. Il passo indicato è metrico grosso: specificare eventuali esigenze differenti.
Carichi del collegamento da definire sulla combinazione effettivamente fornita. Nessuna portata certificata è attribuita a queste rappresentazioni di famiglia. Immagini illustrative originali.
