DUEEMME SIDOL · DADI
Dado scivolante in acciaio con molla POM
Dado zincato con elemento elastico in POM per posizionamento nel profilo.
Scegli la configurazione
Materiali e configurazione
| Dado | Molla | Finiture |
|---|---|---|
| Acciaio 1.0332 | POM | Zincato |
Varianti
| Filetto | Passo nominale | Profilo | Finitura |
|---|---|---|---|
| M6 | 1 | Profilo da verificare su disegno | Zincato |
| M8 | 1.25 | Profilo da verificare su disegno | Zincato |
| M10 | 1.5 | Profilo da verificare su disegno | Zincato |

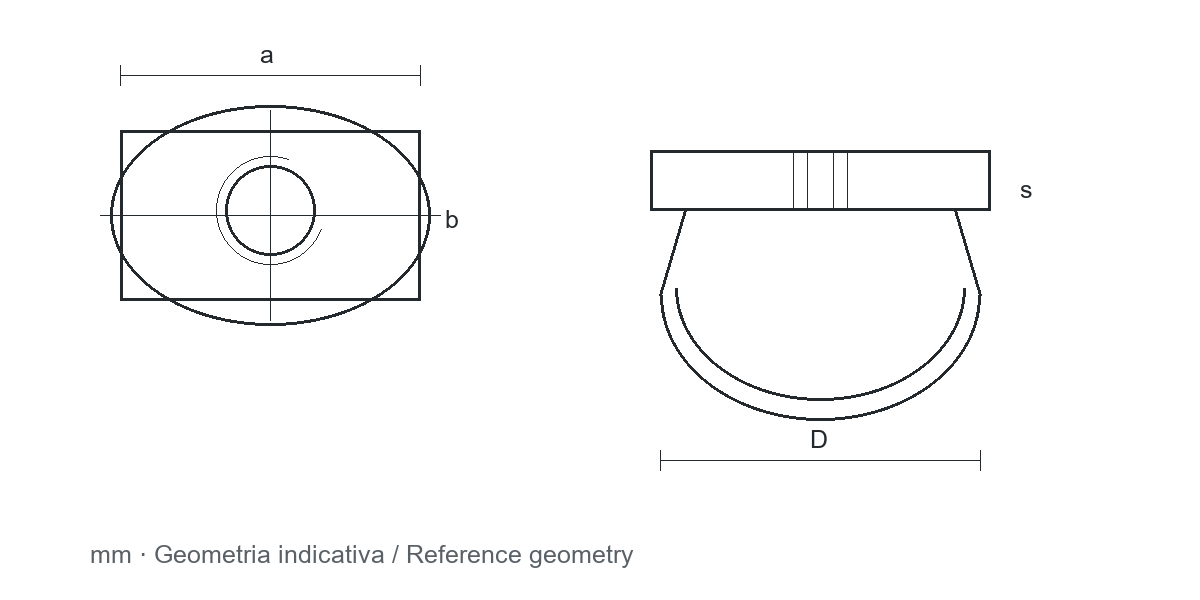

Disegno e quote
Quote in mm. Rappresentazione identificativa, non esecutiva. Le quote non dichiarate sono da confermare sulla variante richiesta.
| Filetto | Profilo / finitura | a | b | D | s |
|---|---|---|---|---|---|
| M6 | Profilo da verificare su disegno / Zincato | 23 | 13.5 | 25 | 4 |
| M8 | Profilo da verificare su disegno / Zincato | 23 | 13.5 | 25 | 5 |
| M10 | Profilo da verificare su disegno / Zincato | 23 | 13.5 | 25 | 5 |
Applicazione e verifica del collegamento
Per staffaggi impiantistici e assemblaggi su profilo. Verificare apertura, labbri, spessore e geometria del canale; la sola sezione nominale non assicura la compatibilità. Il passo indicato è metrico grosso: specificare eventuali esigenze differenti.
Carichi del collegamento da definire sulla combinazione effettivamente fornita. Nessuna portata certificata è attribuita a queste rappresentazioni di famiglia. Immagini illustrative originali.
