DUEEMME SIDOL · DADI

Dado scivolante con molla in acciaio

Per profili 41×21 e 41×41: molla elicoidale e due finiture di fornitura.

Dado
Acciaio 1.0332
Molla / elemento elastico
Acciaio per molle, riferimento DIN 17223 classe A
Dado scivolante con molla in acciaio

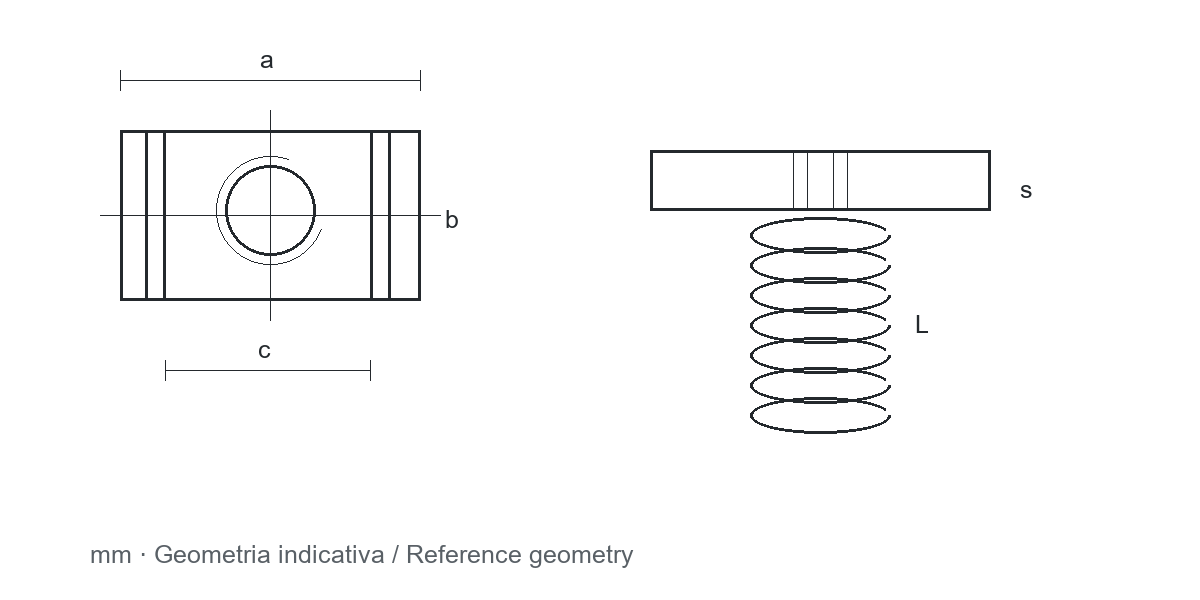

Disegno tecnico

Disegno identificativo

Quote in mm. Rappresentazione identificativa, non esecutiva. Le quote non dichiarate sono da confermare sulla variante richiesta.

Varianti e quote dimensionali

FilettoProfiloabscL
M641×21342052513
M841×21342062513
M1041×21342082513
M1241×21342092513
M641×413420525—
M841×41342062533
M1041×41342082533
M1241×41342092533
M641×41342052533

Materiali, classi e finiture

DadoMollaFiniture
Acciaio 1.0332Acciaio per molle, riferimento DIN 17223 classe AZincato, Zincato a caldo
Combinazioni documentate per misura e finitura

Varianti

FilettoPasso nominaleProfiloFinitura
M6141×21Zincato
M81.2541×21Zincato
M101.541×21Zincato
M121.7541×21Zincato
M6141×41Zincato
M81.2541×41Zincato
M101.541×41Zincato
M121.7541×41Zincato
M6141×21Zincato a caldo
M81.2541×21Zincato a caldo
M101.541×21Zincato a caldo
M121.7541×21Zincato a caldo
M6141×41Zincato a caldo
M81.2541×41Zincato a caldo
M101.541×41Zincato a caldo
M121.7541×41Zincato a caldo
FilettoProfilo / finituraabscL
M641×21 / Zincato342052513
M841×21 / Zincato342062513
M1041×21 / Zincato342082513
M1241×21 / Zincato342092513
M641×41 / Zincato3420525—
M841×41 / Zincato342062533
M1041×41 / Zincato342082533
M1241×41 / Zincato342092533
M641×21 / Zincato a caldo342052513
M841×21 / Zincato a caldo342062513
M1041×21 / Zincato a caldo342082513
M1241×21 / Zincato a caldo342092513
M641×41 / Zincato a caldo342052533
M841×41 / Zincato a caldo342062533
M1041×41 / Zincato a caldo342082533
M1241×41 / Zincato a caldo342092533

Documentazione e applicazione

Scarica la scheda tecnica (PDF)

Applicazione e verifica del collegamento

Per staffaggi impiantistici e assemblaggi su profilo. Verificare apertura, labbri, spessore e geometria del canale; la sola sezione nominale non assicura la compatibilità. Il passo indicato è metrico grosso: specificare eventuali esigenze differenti.

Carichi del collegamento da definire sulla combinazione effettivamente fornita. Nessuna portata certificata è attribuita a queste rappresentazioni di famiglia. Immagini illustrative originali.
