Dado scivolante inox con molla
Dado AISI 316 per profilo 41×41, con molla di posizionamento.
- Dado
- AISI 316
- Molla / elemento elastico
- Da definire in offerta

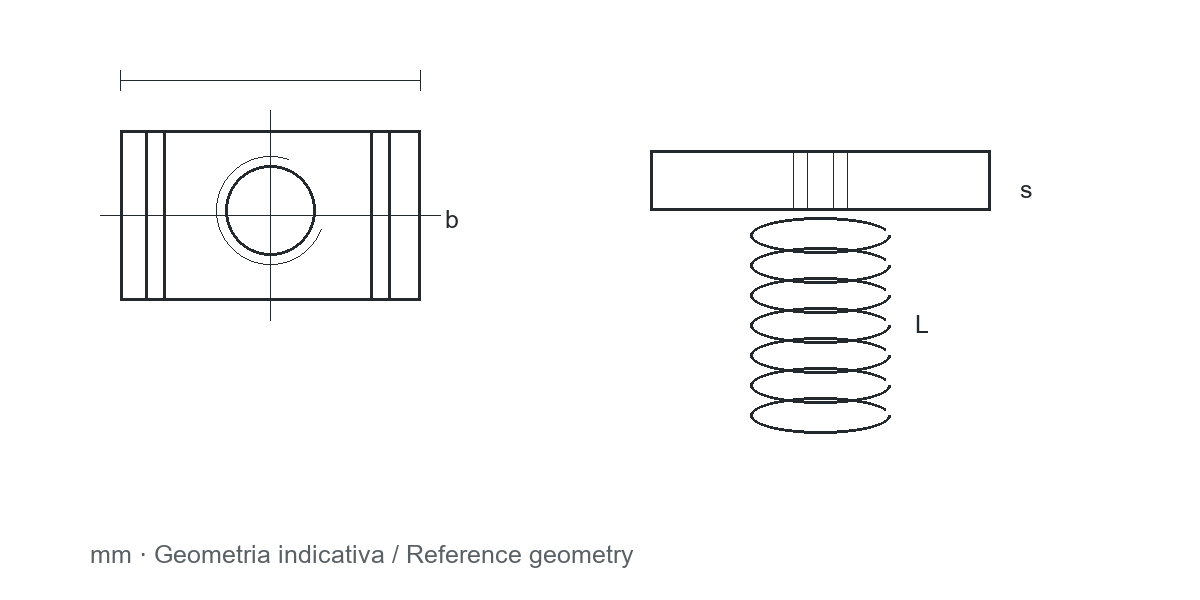

Disegno tecnico

Quote in mm. Rappresentazione identificativa, non esecutiva. Le quote non dichiarate sono da confermare sulla variante richiesta.
Varianti e quote dimensionali
| Filetto | Profilo | b | s | L |
|---|---|---|---|---|
| M6 | 41×41 | 20 | 5 | 38 |
| M8 | 41×41 | 20 | 6 | 38 |
| M10 | 41×41 | 20 | 8 | 38 |
| M12 | 41×41 | 20 | 9 | 38 |
Materiali, classi e finiture
| Dado | Molla | Finiture |
|---|---|---|
| AISI 316 | Da definire in offerta | Inox naturale |
Combinazioni documentate per misura e finitura
Varianti
| Filetto | Passo nominale | Profilo | Finitura |
|---|---|---|---|
| M6 | 1 | 41×41 | Inox naturale |
| M8 | 1.25 | 41×41 | Inox naturale |
| M10 | 1.5 | 41×41 | Inox naturale |
| M12 | 1.75 | 41×41 | Inox naturale |
| Filetto | Profilo / finitura | b | s | L |
|---|---|---|---|---|
| M6 | 41×41 / Inox naturale | 20 | 5 | 38 |
| M8 | 41×41 / Inox naturale | 20 | 6 | 38 |
| M10 | 41×41 / Inox naturale | 20 | 8 | 38 |
| M12 | 41×41 / Inox naturale | 20 | 9 | 38 |
Documentazione e applicazione
Scarica la scheda tecnica (PDF)Applicazione e verifica del collegamento
Per staffaggi impiantistici e assemblaggi su profilo. Verificare apertura, labbri, spessore e geometria del canale; la sola sezione nominale non assicura la compatibilità. Il passo indicato è metrico grosso: specificare eventuali esigenze differenti.
Carichi del collegamento da definire sulla combinazione effettivamente fornita. Nessuna portata certificata è attribuita a queste rappresentazioni di famiglia. Immagini illustrative originali.
