Dado scivolante con molla e rondella
Assieme con rondella superiore 41×41 mm e molla metallica preassemblata.
- Dado
- Acciaio 1.0332
- Molla / elemento elastico
- Acciaio, grado da confermare

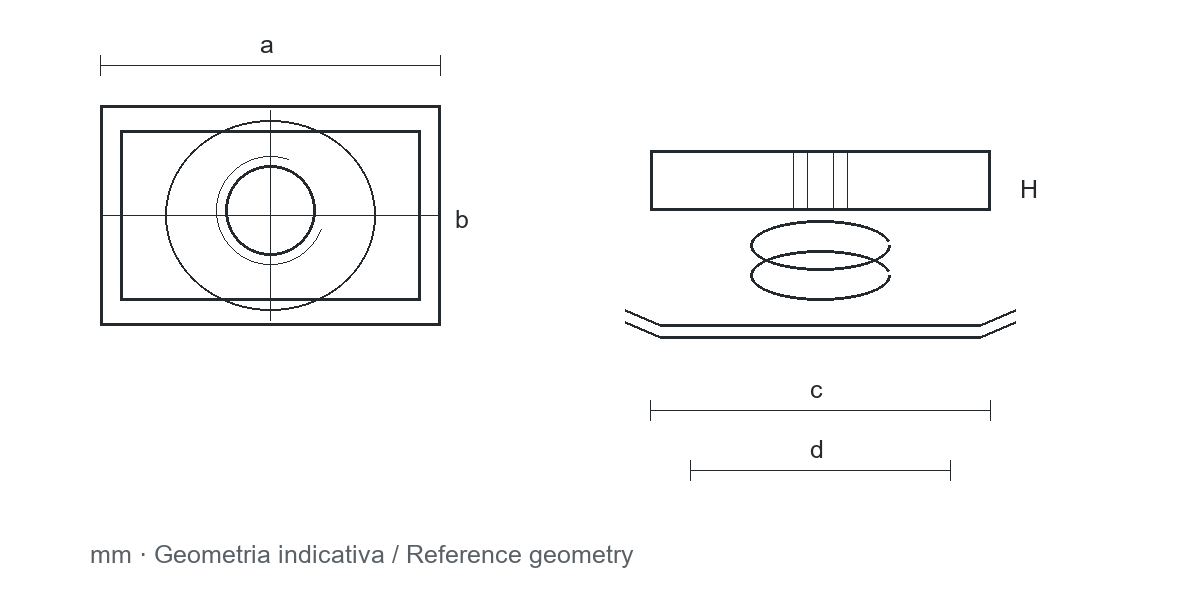

Disegno tecnico

Quote in mm. Rappresentazione identificativa, non esecutiva. Le quote non dichiarate sono da confermare sulla variante richiesta.
Varianti e quote dimensionali
| Filetto | Profilo | a | b | c | d | H |
|---|---|---|---|---|---|---|
| M6 | Profilo da verificare su disegno | 41 | 41 | 35 | 25 | 6 |
| M8 | Profilo da verificare su disegno | 41 | 41 | 35 | 25 | 6 |
| M10 | Profilo da verificare su disegno | 41 | 41 | 35 | 25 | 8 |
| M12 | Profilo da verificare su disegno | 41 | 41 | 35 | 25 | 9 |
Materiali, classi e finiture
| Dado | Molla | Finiture |
|---|---|---|
| Acciaio 1.0332 | Acciaio, grado da confermare | Da definire in offerta |
Combinazioni documentate per misura e finitura
Varianti
| Filetto | Passo nominale | Profilo | Finitura |
|---|---|---|---|
| M6 | 1 | Profilo da verificare su disegno | Da definire in offerta |
| M8 | 1.25 | Profilo da verificare su disegno | Da definire in offerta |
| M10 | 1.5 | Profilo da verificare su disegno | Da definire in offerta |
| M12 | 1.75 | Profilo da verificare su disegno | Da definire in offerta |
| Filetto | Profilo / finitura | a | b | c | d | H |
|---|---|---|---|---|---|---|
| M6 | Profilo da verificare su disegno / Da definire in offerta | 41 | 41 | 35 | 25 | 6 |
| M8 | Profilo da verificare su disegno / Da definire in offerta | 41 | 41 | 35 | 25 | 6 |
| M10 | Profilo da verificare su disegno / Da definire in offerta | 41 | 41 | 35 | 25 | 8 |
| M12 | Profilo da verificare su disegno / Da definire in offerta | 41 | 41 | 35 | 25 | 9 |
Documentazione e applicazione
Scarica la scheda tecnica (PDF)Applicazione e verifica del collegamento
Per staffaggi impiantistici e assemblaggi su profilo. Verificare apertura, labbri, spessore e geometria del canale; la sola sezione nominale non assicura la compatibilità. Il passo indicato è metrico grosso: specificare eventuali esigenze differenti.
Carichi del collegamento da definire sulla combinazione effettivamente fornita. Nessuna portata certificata è attribuita a queste rappresentazioni di famiglia. Immagini illustrative originali.
