DIN 7980

Rondella elastica per viti a testa cilindrica

Rondella aperta a sezione quadra, con ingombro esterno contenuto per assemblaggi che richiedono la geometria DIN 7980. Foro, sezione e altezza a riposo vanno verificati rispetto alla testa della vite e alla sede.

Gamma quote
M2.5–M42
Serie
Sezione quadra · aperta
Configurazione
430–530 HV
Rondella elastica per viti a testa cilindrica

Disegno tecnico

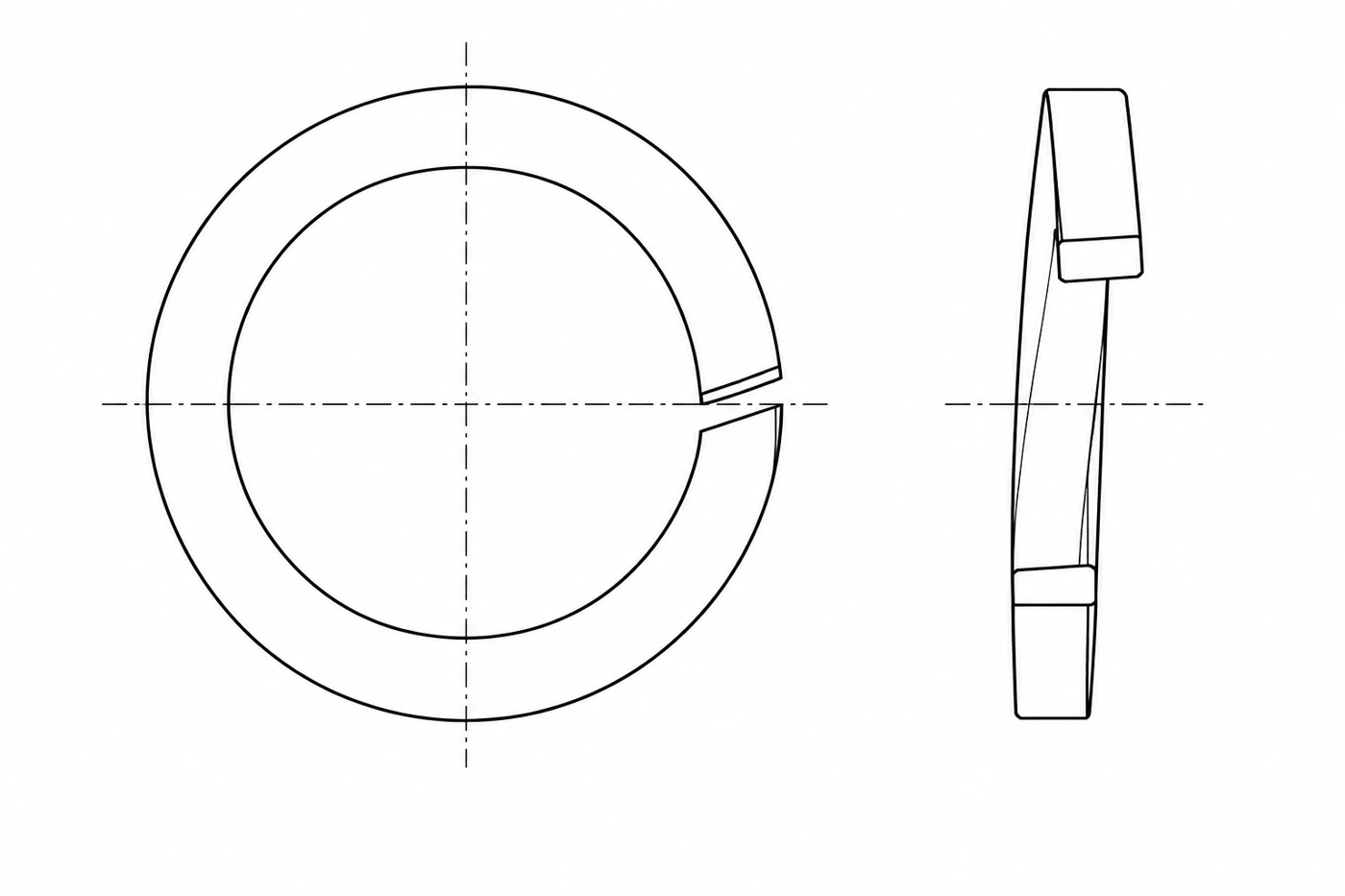

Disegno tecnico DIN 7980
d1
foro
d2
esterno massimo
b/s
lati della sezione quadra
h
altezza a riposo.

Varianti e quote dimensionali

20 misure metriche selezionate da M2,5 a M42, con intervalli non continui. Limiti della serie commerciale in acciaio per molle. Altre misure e finiture su richiesta.

Quote in mm. Disegno identificativo, non esecutivo.

Md1 min.–max.d2 max.b / s min.–max.h min.–max.kg / 1.000 pz
2.52.6–2.94.70.7–0.91.6–1.90.055
33.1–3.45.60.9–1.12–2.360.105
3.53.6–3.96.10.9–1.12–2.360.115
44.1–4.471.1–1.32.4–2.830.191
55.1–5.48.81.5–1.73.2–3.780.38
66.1–6.59.91.5–1.73.2–3.780.43
88.1–8.512.71.9–2.13.8–4.520.92
1010.2–10.7162.35–2.655–5.91.776
1212.2–12.7182.35–2.655–5.92.062
1414.2–14.721.12.8–3.26–7.13.4
1616.2–1724.43.3–3.77–8.255.745
1818.2–1926.43.3–3.77–8.256.3
2020.2–21.230.64.3–4.79–10.611.8
2222.5–23.532.94.3–4.79–10.612.74
2424.5–25.535.94.8–5.210–11.816.383
2727.5–28.538.94.8–5.210–11.818.193
3030.5–31.744.15.8–6.212–14.232
3333.5–34.747.15.8–6.212–14.235
3636.5–37.752.26.75–7.2514–16.552.5
4242.5–43.760.27.75–8.2516–18.980

Peso indicativo da catalogo fornitore, associato alla singola misura e alla versione in acciaio per molle. Non è un peso normativo né un peso certificato del lotto; non trasferirlo ad altri materiali.

DIN 7980 è ritirata ma resta una denominazione commerciale. La geometria non coincide con DIN 127 B. La rondella non garantisce da sola la sicurezza contro l’allentamento da vibrazioni.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 7980Inox A4Da specificareDa specificare
DIN 7980Acciaio per molleDa specificareGEOMET 321A; Grezza; Zincata; Zincata gialla

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 7980

DIN 7980 è ritirata ma resta una denominazione commerciale. La geometria non coincide con DIN 127 B. La rondella non garantisce da sola la sicurezza contro l’allentamento da vibrazioni.
