DIN 127 B
DIN 127 è ritirata; la denominazione resta utilizzata commercialmente. La forma B ha estremità piane e non coincide con la forma A a estremità rialzate. La rondella non garantisce, da sola, la sicurezza contro l’allentamento da vibrazioni.
DIN 127 B
Rondella elastica Grower, forma B
Rondella aperta a sezione rettangolare con estremità piane, per ricambi e assemblaggi che richiedono la geometria Grower. Seleziona diametro, ingombro a riposo, materiale e finitura sulla specifica del collegamento.
UNI 1751
- Gamma quote
- M2–M52
- Serie
- Aperta · estremità piane
- Configurazione
- 430–530 HV
- Riferimenti
- UNI 1751

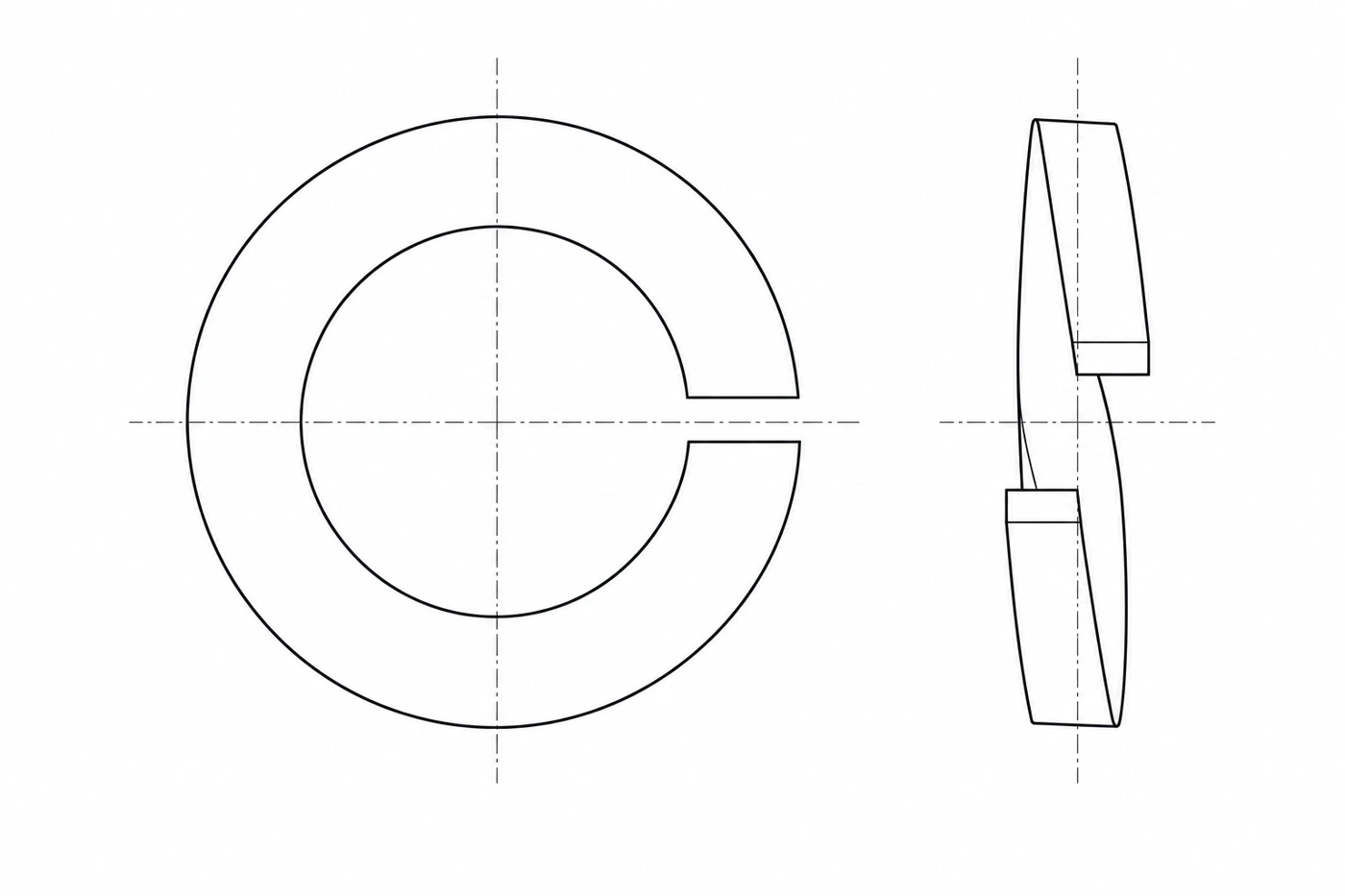

Disegno tecnico
- d1
- foro
- d2
- diametro esterno massimo
- s
- spessore della sezione
- h
- altezza a riposo. Limiti dimensionali della serie commerciale.
Varianti e quote dimensionali
26 misure commerciali da M2 a M52, con intervalli non continui. Il nominale M indica la vite; h è l’altezza a riposo e s lo spessore della sezione. Altre misure e finiture su richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | d1 min.–max. | d2 max. | s min.–max. | h min.–max. | kg / 1.000 pz |
|---|---|---|---|---|---|
| 2 | 2.1–2.4 | 4.4 | 0.4–0.6 | 1–1.2 | 0.033 |
| 2.3 | 2.3–2.6 | 4.8 | 0.5–0.7 | 1–1.2 | 0.05 |
| 2.5 | 2.6–2.9 | 5.1 | 0.5–0.7 | 1.2–1.4 | 0.053 |
| 3 | 3.1–3.4 | 6.2 | 0.7–0.9 | 1.6–1.9 | 0.11 |
| 3.5 | 3.6–3.9 | 6.7 | 0.7–0.9 | 1.6–1.9 | 0.12 |
| 4 | 4.1–4.4 | 7.6 | 0.8–1 | 1.8–2.1 | 0.18 |
| 5 | 5.1–5.4 | 9.2 | 1.1–1.3 | 2.4–2.8 | 0.36 |
| 6 | 6.1–6.5 | 11.8 | 1.5–1.7 | 3.2–3.8 | 0.83 |
| 7 | 7.1–7.5 | 12.8 | 1.5–1.7 | 3.4–4.2 | 0.93 |
| 8 | 8.1–8.5 | 14.8 | 1.9–2.1 | 4–4.7 | 1.6 |
| 10 | 10.2–10.7 | 18.1 | 2.05–2.35 | 4.4–5.2 | 2.53 |
| 12 | 12.2–12.7 | 21.1 | 2.35–2.65 | 5–5.9 | 3.82 |
| 14 | 14.2–14.7 | 24.1 | 2.85–3.15 | 6–7.1 | 6.01 |
| 16 | 16.2–17 | 27.4 | 3.3–3.7 | 7–8.3 | 8.91 |
| 18 | 18.2–19 | 29.4 | 3.3–3.7 | 7–8.3 | 9.73 |
| 20 | 20.2–21.2 | 33.6 | 3.8–4.2 | 8–9.4 | 15.2 |
| 22 | 22.5–23.5 | 35.9 | 3.8–4.2 | 8–9.4 | 16.5 |
| 24 | 24.5–25.5 | 40 | 4.8–5.2 | 10–11.8 | 26.2 |
| 27 | 27.5–28.5 | 43 | 4.8–5.2 | 10–11.8 | 28.7 |
| 30 | 30.5–31.7 | 48.2 | 5.8–6.2 | 12–14.2 | 44.3 |
| 36 | 36.5–37.7 | 58.2 | 5.8–6.2 | 12–14.2 | 67.3 |
| 39 | 39.5–40.7 | 61.2 | 5.8–6.2 | 12–14.2 | 71.7 |
| 42 | 42.5–43.7 | 68.2 | 6.75–7.25 | 14–16.5 | 111 |
| 45 | 45.5–46.7 | 71.2 | 6.75–7.25 | 14–16.5 | 117 |
| 48 | 49–50.5 | 75 | 6.75–7.25 | 14–16.5 | 123 |
| 52 | 53–54.5 | 83 | 7.75–8.25 | 16–18.9 | 182 |
Peso indicativo da catalogo fornitore, associato alla singola misura e alla versione in acciaio per molle. Non è un peso normativo né un peso certificato del lotto; non trasferirlo ad altri materiali.
DIN 127 è ritirata; la denominazione resta utilizzata commercialmente. La forma B ha estremità piane e non coincide con la forma A a estremità rialzate. La rondella non garantisce, da sola, la sicurezza contro l’allentamento da vibrazioni.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 127 | Inox A4 | Da specificare | Da specificare |
| DIN 127 | Inox A2 | Da specificare | Da specificare |
| DIN 127 | Acciaio | Da specificare | Da specificare; Dacro 320a; GEOMET 321A; Iridescente ≥8 µm; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata iridescente trivalente; Zincata ≥12 µm |
| DIN 127 B | Inox A5 · 1.4571 | Da specificare | Da specificare |
| DIN 127 B | Duplex · 1.4462 | Da specificare | Da specificare |
| DIN 127 B | Inox HCR · 1.4529 | Da specificare | Da specificare |
| DIN 127 B | Inox A1 · 1.4310 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
ISO, DIN e UNI: cosa cambia
UNI 1751
Riferimento commerciale correlato. Verificare forma, quote e materiale della serie ordinata: le tabelle commerciali possono riportare nominali diversi dai limiti dimensionali qui indicati.
Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Varianti
Prodotti correlati
Componenti complementari: verificare diametro, passo, classe, materiale e condizioni del collegamento.
ISO 4014
Vite a testa esagonale parzialmente filettata
Scheda tecnica →
ISO 4032
Dado esagonale normale, tipo 1
Scheda tecnica →Controllare foro, superficie di appoggio, altezza a riposo e specifica del collegamento. Le rondelle piane correlate hanno funzione e geometria differenti.
L’idoneità dipende dal giunto e dal precarico. Non sostituisce un sistema di sicurezza verificato per collegamenti ad alta resistenza; valutare la soluzione di bloccaggio in funzione dell’applicazione.
