DIN 125 A
DIN 125 A è un riferimento storico usato commercialmente per rondelle piane senza smusso. Questa è la versione in acciaio 100 HV; non è presentata come ISO 7089.
Rondella piana senza smusso in acciaio 100 HV per l’appoggio sotto testa o sotto dado. Seleziona la misura e la finitura della serie commerciale DIN 125 A; le versioni ISO 7089 con durezza 200/300 HV hanno una scheda distinta.
ISO 7089 · UNI 6592


Serie commerciale tabellata M2–M60. Il nominale M identifica la vite; foro, diametro esterno e spessore sono quote distinte. Altre dimensioni su richiesta.

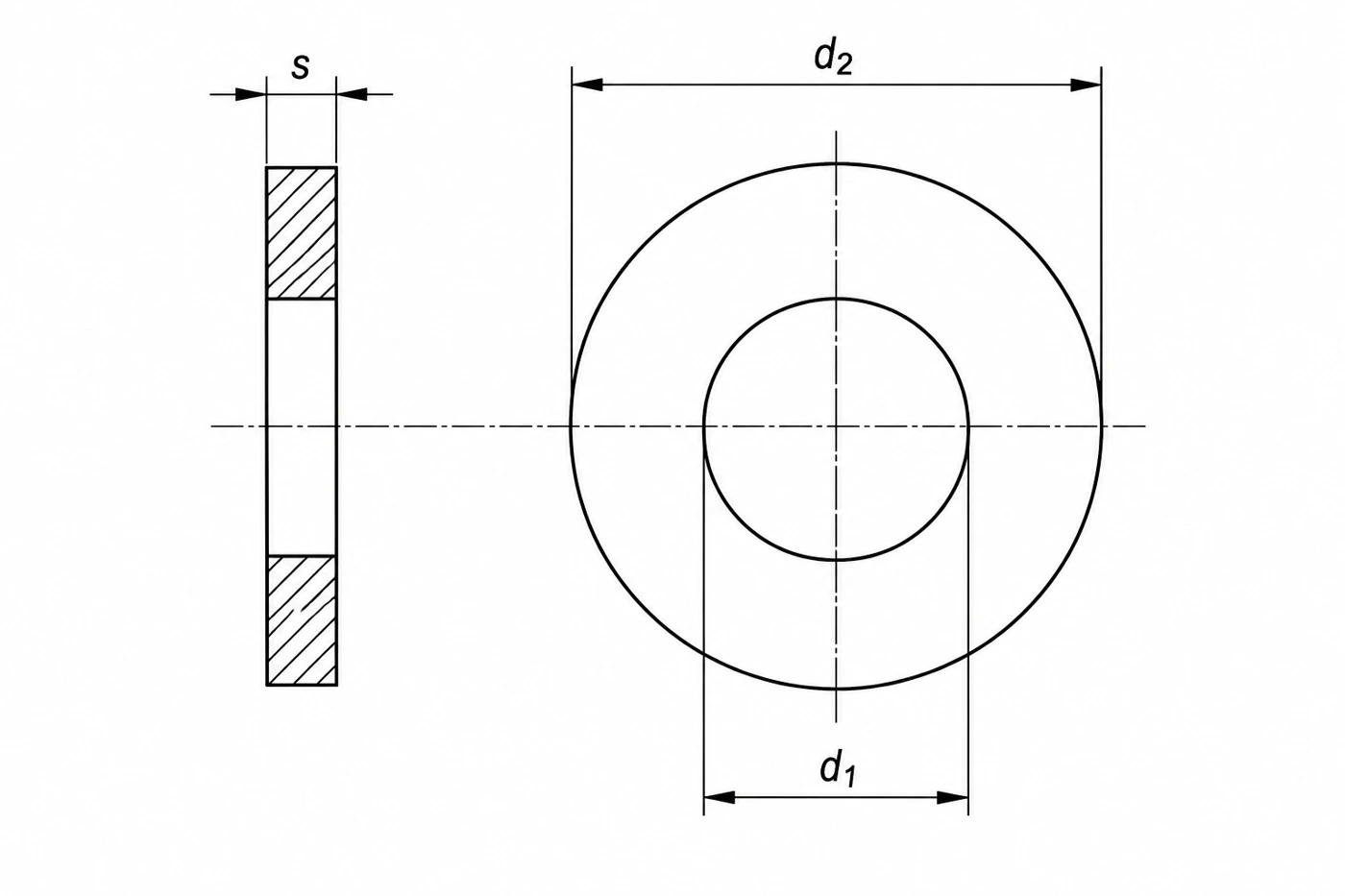

Quote in mm. Disegno identificativo, non esecutivo.
| M | d1 | d2 | s |
|---|---|---|---|
| 2 | 2.2 | 5 | 0.3 |
| 2.5 | 2.7 | 6 | 0.5 |
| 3 | 3.2 | 7 | 0.5 |
| 4 | 4.3 | 9 | 0.8 |
| 5 | 5.3 | 10 | 1 |
| 6 | 6.4 | 12 | 1.6 |
| 8 | 8.4 | 16 | 1.6 |
| 10 | 10.5 | 20 | 2 |
| 12 | 13 | 24 | 2.5 |
| 14 | 15 | 28 | 2.5 |
| 16 | 17 | 30 | 3 |
| 18 | 19 | 34 | 3 |
| 20 | 21 | 37 | 3 |
| 22 | 23 | 39 | 3 |
| 24 | 25 | 44 | 4 |
| 27 | 28 | 50 | 4 |
| 30 | 31 | 56 | 4 |
| 33 | 34 | 60 | 5 |
| 36 | 37 | 66 | 5 |
| 39 | 40 | 72 | 6 |
| 42 | 43 | 78 | 7 |
| 45 | 46 | 85 | 7 |
| 48 | 50 | 92 | 8 |
| 52 | 54 | 98 | 8 |
| 56 | 58 | 105 | 9 |
| 60 | 62 | 110 | 9 |
La durezza della versione commerciale qui descritta è 100 HV. Foro e diametro esterno seguono le quote di catalogo; le tolleranze complete vanno confermate sulla specifica di fornitura. La somiglianza geometrica non attribuisce alla rondella la classe 200 HV o 300 HV.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| ISO 7089 | Acciaio | 300 HV | GEOMET 321A; Grezza; Zincata; Zincata a caldo |
| ISO 7089 | Acciaio | 200 HV | GEOMET 321A; Grezza; Iridescente ≥8 µm; Zincata; Zincata a caldo; Zincata gialla; Zincata nera; Zinco-nichel nero con sigillante |
| DIN 125 | Nylon (PA) | Non applicabile | Da specificare |
| ISO 7089 | Inox A4 | Da specificare | Da specificare |
| DIN 125 | Acciaio | 100 HV | GEOMET 321A; Geomet 500a; Nichelata grigia con sigillante |
| DIN 125 | Inox A2 | Da specificare | Da specificare |
| DIN 125 | Inox A4 | Da specificare | Da specificare |
| DIN 125 A | Acciaio | 100 HV | Zincata; Zincata gialla |
| DIN 125 | Ottone | Non applicabile | Da specificare |
| DIN125 | Ottone | Non applicabile | Da specificare |
| DIN 34815 ex DIN 125 | Poliammide | Non applicabile | Colore naturale |
| DIN 125 A | Inox A5 · 1.4571 | Da specificare | Da specificare |
| DIN 125 A | Duplex · 1.4462 | Da specificare | Da specificare |
| DIN 125 A | Inox HCR · 1.4529 | Da specificare | Da specificare |
| DIN 125 A | Ottone OT63 | Non applicabile | Da specificare |
| DIN 125 A | Nylon PA66 | Non applicabile | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
