DIN 9021

Rondella maggiorata commerciale · 100 HV

Rondella piana a fascia larga in acciaio 100 HV per ampliare la superficie di appoggio sotto testa o dado. La serie commerciale è distinta dalla ISO 7093-1: seleziona foro, diametro esterno e spessore insieme alla finitura.

ISO 7093-1

Gamma quote
M3–M36
Serie
Larga · senza smusso
Configurazione
100 HV
Riferimenti
ISO 7093-1
Rondella maggiorata commerciale · 100 HV

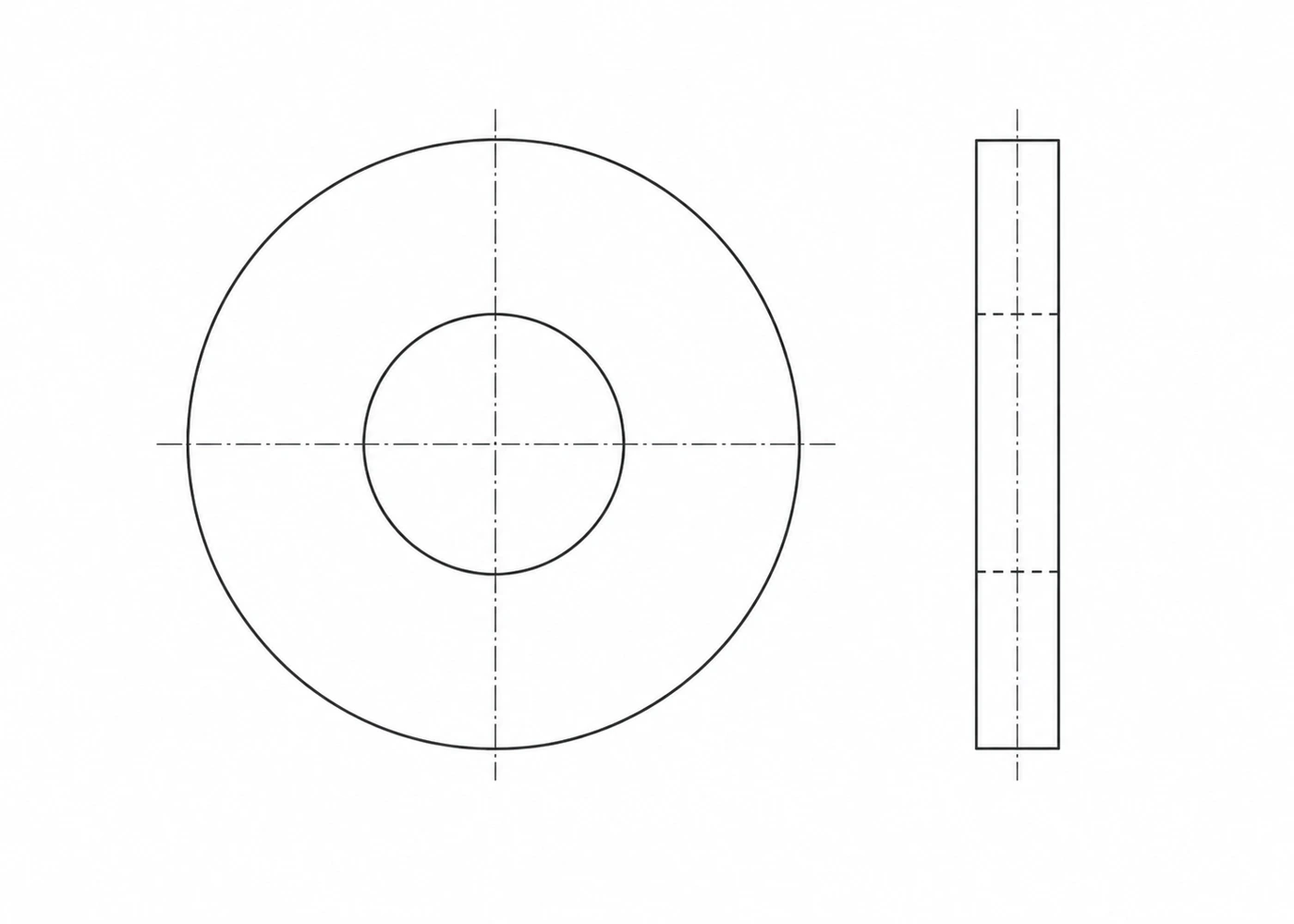

Disegno tecnico

Disegno tecnico DIN 9021
d1
diametro foro
d2
diametro esterno
s
spessore (indicato anche h nei riferimenti tecnici)

Varianti e quote dimensionali

Serie commerciale tabellata M3–M36, con misure discontinue. Altri fori, diametri esterni e spessori su richiesta; il nominale M indica la vite di riferimento.

Quote in mm. Disegno identificativo, non esecutivo.

Md1d2s
33.290.8
44.3121
55.3151.2
66.4181.6
88.4242
1010.5302.5
1213373
1415443
1617503
1820564
2022604
2426725
3033926
36391108

100 HV è la durezza della versione commerciale in acciaio qui descritta. Le quote sono nominali di catalogo: tolleranze e requisiti di fornitura si definiscono sulla specifica ordinata. Non trasferire automaticamente le tolleranze ISO 7093-1.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 9021Inox A2Da specificareDa specificare
DIN 9021Nylon (PA)Non applicabileDa specificare
DIN 9021OttoneNon applicabileDa specificare
DIN 9021Acciaio100 HVBronzata; Brunita; GEOMET 321A; Geomet 321b; Grezza; Nichelata; Zincata; Zincata a caldo; Zincata con sigillante; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata gialla ≥12 µm; Zincata iridescente trivalente; Zincata nera; Zincata ≥12 µm; Zincata ≥8 µm
DIN 9021Inox A4Da specificareDa specificare
UNI 6593Acciaio100 HVBrunita; GEOMET 321A; Grezza; Nichelata; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata nera; Zincata ≥8 µm
DIN 440Acciaio100 HVZincata
DIN 9021Acciaio200 HVZincata
DIN 433Inox A4Da specificareDa specificare
DIN 433Acciaio200 HVZincata
DIN 6340Acciaio100 HVZincata
DIN 34816 ex DIN 9021PoliammideNon applicabileColore naturale
DIN 9021Inox A5 · 1.4571Da specificareDa specificare
DIN 9021Duplex · 1.4462Da specificareDa specificare
DIN 9021Inox HCR · 1.4529Da specificareDa specificare
DIN 9021Nylon PA66Non applicabileDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 9021

DIN 9021 è un riferimento ritirato tuttora usato commercialmente. Questa scheda descrive la serie commerciale 100 HV, non una certificazione di conformità alla ISO 7093-1.

ISO 7093-1:2000

Serie correlata, non equivalente assoluta. Nella serie commerciale qui tabellata M5 ha spessore 1,2 mm; M18/M20/M24 hanno foro 20/22/26 mm. Durezza e tolleranze restano distinte dalla serie ISO.

RFQ · DIN 9021

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

La misura che cerchi, anche su specifica

Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.

Invia la tua specifica →
