UNI 5587
Riferimento commerciale UNI 5587. Quote, classe secondo specifica e finitura devono essere riportate nell’ordine. Questa tabella non viene presentata come ISO 4033.
Serie commerciale di dadi esagonali alti con altezza nominale pari al diametro nelle misure qui tabellate. Per manutenzione e nuove forniture, controlla la chiave e la specifica della serie UNI anziché sostituirla automaticamente con ISO 4033.
ISO 4033


13 misure commerciali configurate da M6 a M48, elencate in tabella. Non tutte le misure intermedie sono incluse; altri diametri, passi e trattamenti su richiesta.

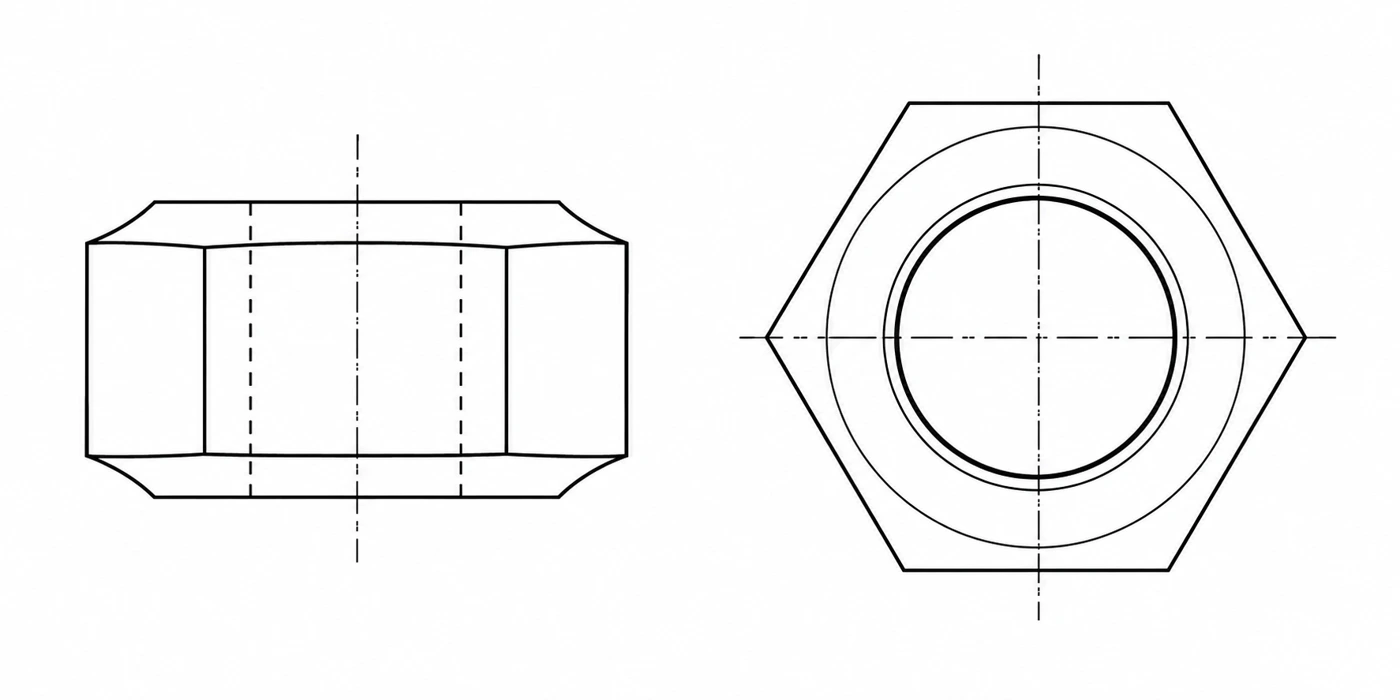

Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m |
|---|---|---|---|
| 6 | 1 | 10 | 6 |
| 8 | 1.25 | 13 | 8 |
| 14 | 2 | 22 | 14 |
| 16 | 2 | 24 | 16 |
| 18 | 2.5 | 27 | 18 |
| 20 | 2.5 | 30 | 20 |
| 27 | 3 | 41 | 27 |
| 30 | 3.5 | 46 | 30 |
| 33 | 3.5 | 50 | 33 |
| 36 | 4 | 55 | 36 |
| 39 | 4 | 60 | 39 |
| 45 | 4.5 | 70 | 45 |
| 48 | 5 | 75 | 48 |
Classe commerciale |8| indicata secondo DIN 267-4: il riferimento meccanico della fornitura va conservato. Non attribuire automaticamente conformità ISO 898-2 per la sola somiglianza della marcatura.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| UNI 5587 | Acciaio | Da specificare | Brunita; GEOMET 321A; Grezza; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata iridescente trivalente; Zincata ≥12 µm; Zincata ≥8 µm; Zincata ≥9 µm |
| UNI 5587 | Inox A2 | Da specificare | Da specificare |
| UNI 5587 | Acciaio | 10 | GEOMET 321A; Grezza; Zincata; Zincata a caldo; Zincata gialla |
| ISO 8674 | Acciaio | 10 | GEOMET 321A |
| UNI 5587 | Inox A4 | Da specificare | Da specificare |
| UNI 5587 | Inox A4 | 80 | Da specificare |
| ISO 4033 | Acciaio | 10 | GEOMET 321A; Zincata |
| UNI 5587 | Ottone | Non applicabile | Da specificare; Nichelata; Zincata |
| UNI 5587 | Ottone OT58 | Non applicabile | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Riferimento commerciale UNI 5587. Quote, classe secondo specifica e finitura devono essere riportate nell’ordine. Questa tabella non viene presentata come ISO 4033.
Serie commerciale correlata con geometria propria. Esempi: M10 ha chiave 17 nella serie commerciale UNI e 16 nella serie ISO; M16 ha altezza 16 nella serie UNI e 16,4 massima nella selezione ISO. Non sostituire senza confronto.
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
