DIN 6334

Dado esagonale di giunzione, altezza 3d

Manicotto esagonale con filettatura interna passante per collegare due elementi filettati coassiali. La maggiore lunghezza consente l’avvitamento da entrambe le estremità; materiale, classe e profondità di presa vanno definiti per il collegamento.

Gamma quote
M6–M36
Filettatura
Metrica · passo grosso
Configurazione
Manicotto esagonale · m = 3d
Dado esagonale di giunzione, altezza 3d

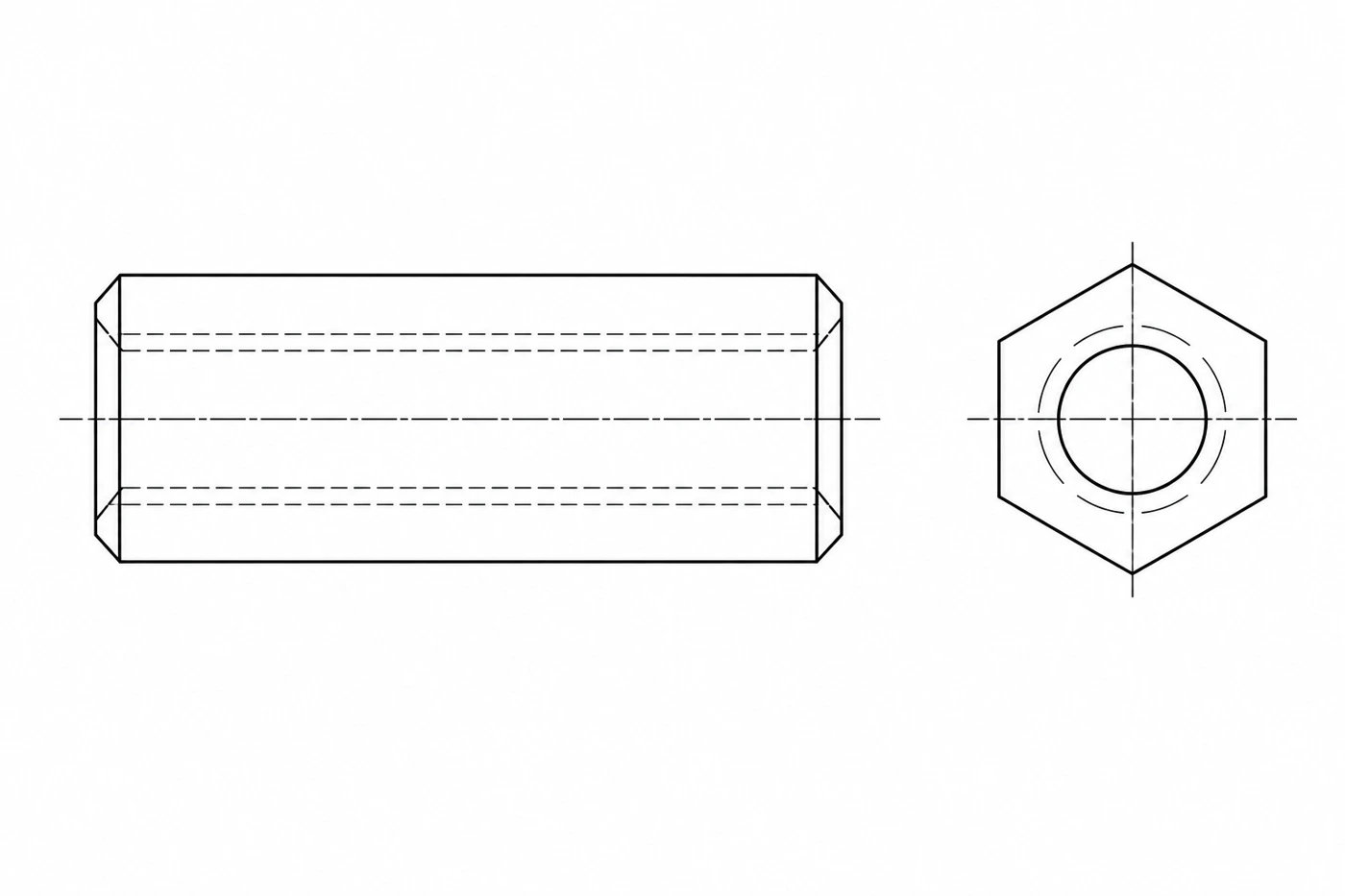

Disegno tecnico

Disegno tecnico DIN 6334
d
diametro nominale del filetto interno
P
passo
s
chiave
m
lunghezza totale del manicotto

Varianti e quote dimensionali

Serie geometrica commerciale di riferimento M6–M36, altezza m = 3d. Per altezze diverse, altri diametri o filetti speciali, invia la specifica.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Psm
611018
81.251324
101.51730
121.751936
1422242
1622448
182.52754
202.53060
222.53266
2433672
2734181
303.54690
333.55099
36455108

L’altezza 3d non è una portata. Definire la presa utile di ciascun elemento, evitando che uno occupi il tratto destinato all’altro. Confermare classe, tolleranza del filetto, coassialità e trattamento prima dell’impiego.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 6334Inox A2Da specificareDa specificare
DIN 6334Acciaio10Grezza; Zincata
DIN 6334Inox A4Da specificareDa specificare
sim. DIN 6334Inox A5 · 1.4571Da specificareDa specificare
sim. DIN 6334Duplex · 1.4462Da specificareDa specificare
sim. DIN 6334Inox HCR · 1.4529Da specificareDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 6334

DIN 6334 è il riferimento della famiglia commerciale. Quote nominali di orientamento; tolleranze e requisiti di fornitura da concordare. Non è dichiarata un’equivalenza ISO/UNI.

RFQ · DIN 6334

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.

La misura che cerchi, anche su specifica

Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.

Invia la tua specifica →
