DIN 985

Dado autobloccante basso con inserto in nylon

Inserto in nylon trattenuto nel collare superiore per opporre una coppia resistente durante l’avvitamento. Disponibile nelle esecuzioni a passo grosso e fine riportate in tabella: indicare sempre diametro × passo.

UNI 7474 · ISO 10511

Esecuzione commerciale 04 a capacità ridotta; non attribuire automaticamente prestazioni classe 8. Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.

Gamma quote
M5–M48
Filettatura
Metrica · passo grosso
Configurazione
Dado autobloccante basso con inserto in nylon
Riferimenti
UNI 7474 · ISO 10511
Dado autobloccante basso con inserto in nylon

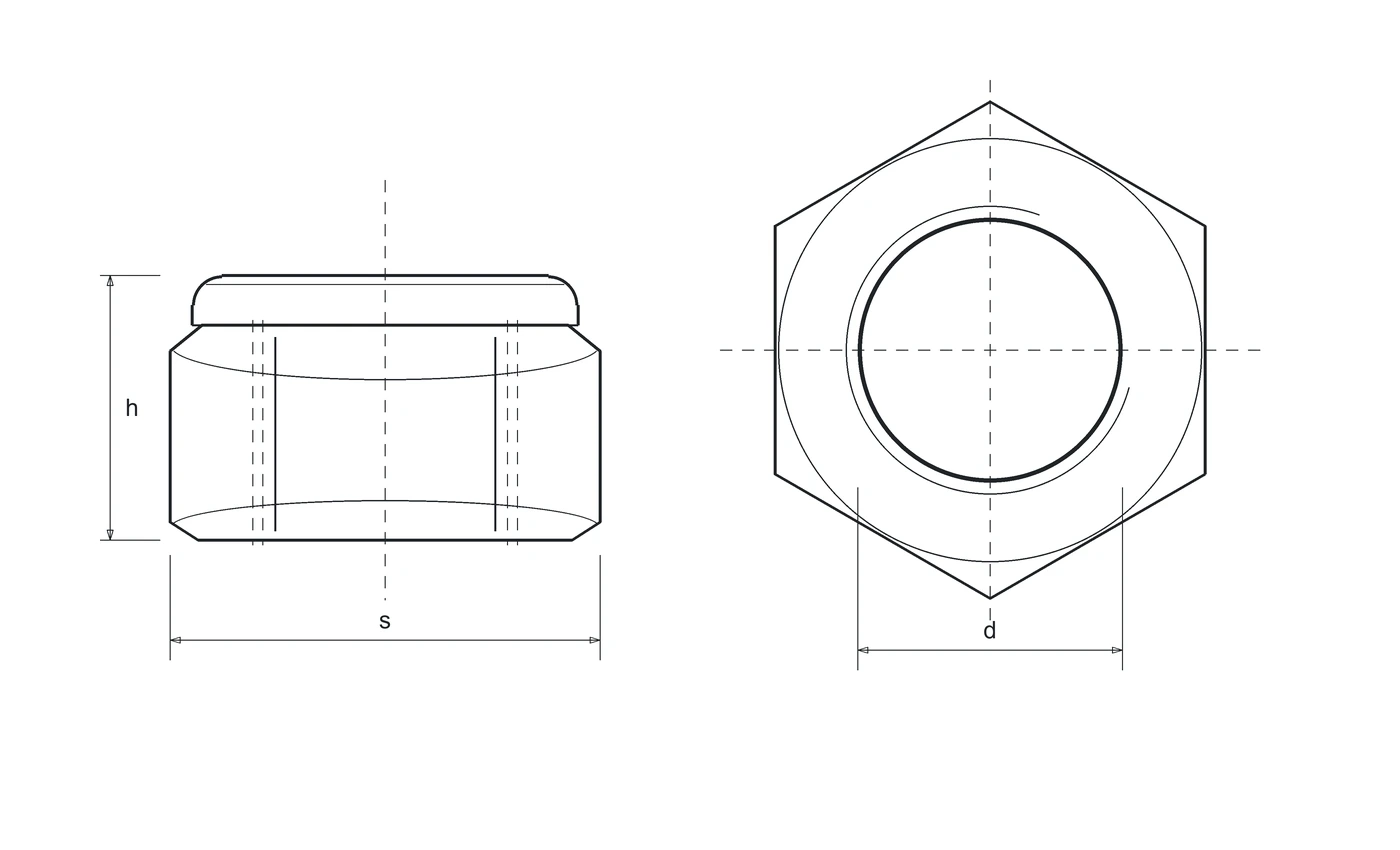

Disegno tecnico

Disegno tecnico DIN 985
d
filetto nominale
P
passo
s
chiave
m
altezza corpo
h
altezza totale
dc
diametro flangia. Valgono le sole colonne presenti in tabella.

Varianti e quote dimensionali

Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Pshm
50.8853.5
611064.5
81.251386.5
811386.5
101.517108
101.2517108
121.75191210
121.25191210
142221411
141.5221411
162241612.8
161.5241612.8
181.52718.514.4
201.5302016
221.5322217.6
242362419
272412721.6
302463024
332503324
363553628
393603931
423654233
453704536
483754838

Esecuzione commerciale 04 a capacità ridotta; non attribuire automaticamente prestazioni classe 8. Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 985Inox A2Da specificareDa specificare
DIN985OttoneNon applicabileDa specificare
DIN 985OttoneNon applicabileDa specificare
DIN 985Inox A4Da specificareDa specificare
DIN 985Acciaio8Brunita; GEOMET 321A; Zincata; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata nera
DIN 985Acciaio10Zincata; Zincata gialla
DIN 985Inox A480Da specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 985

Le quote sono quelle della selezione DIN indicata. I riferimenti ISO/UNI correlati non sono equivalenze automatiche: verificare passo e ingombri della specifica richiesta.

UNI 7474

Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.

ISO 10511

Riferimento correlato per il passo grosso; non attribuito alle righe a passo fine di questa scheda.

RFQ · DIN 985

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
