DIN 982
Le quote sono quelle della selezione DIN indicata. I riferimenti ISO/UNI correlati non sono equivalenze automatiche: verificare passo e ingombri della specifica richiesta.
DIN 982
Dado autobloccante alto con inserto in nylon
Inserto in nylon trattenuto nel collare superiore per opporre una coppia resistente durante l’avvitamento. Disponibile nelle esecuzioni a passo grosso e fine riportate in tabella: indicare sempre diametro × passo.
UNI 7473 · ISO 7040
- Gamma quote
- M5–M48
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado autobloccante alto con inserto in nylon
- Riferimenti
- UNI 7473 · ISO 7040

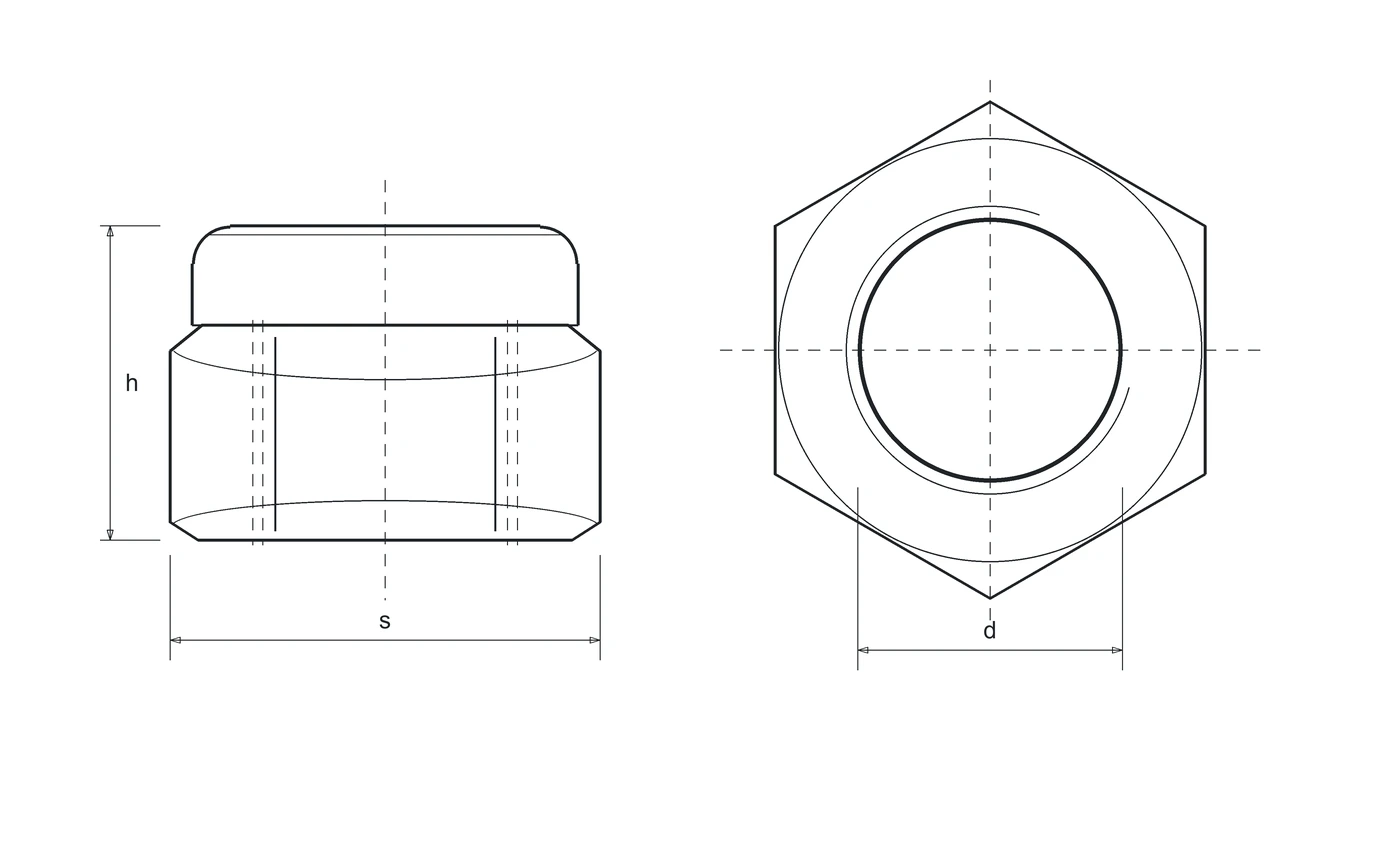

Disegno tecnico e gamma dimensionale
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | h | m |
|---|---|---|---|---|
| 5 | 0.8 | 8 | 6.3 | 3.5 |
| 6 | 1 | 10 | 8 | 4.5 |
| 8 | 1.25 | 13 | 9.5 | 6.5 |
| 8 | 1 | 13 | 9.5 | 6.5 |
| 10 | 1.5 | 17 | 11.5 | 8 |
| 10 | 1.25 | 17 | 11.5 | 8 |
| 10 | 1 | 17 | 11.5 | 8 |
| 12 | 1.75 | 19 | 14 | 10 |
| 12 | 1.5 | 19 | 14 | 10 |
| 12 | 1.25 | 19 | 14 | 10 |
| 14 | 2 | 22 | 16 | 11 |
| 14 | 1.5 | 22 | 16 | 11 |
| 16 | 2 | 24 | 18 | 12.8 |
| 16 | 1.5 | 24 | 18 | 12.8 |
| 18 | 1.5 | 27 | 20 | 14.4 |
| 20 | 1.5 | 30 | 22 | 16 |
| 22 | 1.5 | 32 | 25 | 17.6 |
| 24 | 2 | 36 | 28 | 19 |
| 27 | 2 | 41 | 31 | 21.6 |
| 30 | 2 | 46 | 33 | 24 |
| 33 | 2 | 50 | 35 | 24 |
| 36 | 3 | 55 | 39 | 28 |
| 39 | 3 | 60 | 42 | 31 |
| 42 | 3 | 65 | 45 | 33 |
| 45 | 3 | 70 | 47 | 36 |
| 48 | 3 | 75 | 50 | 38 |
Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 8 | M5–M48 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Zincatura elettrolitica | Acciaio secondo specifica meccanica | 8 | M5–M48 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
UNI 7473
Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.
ISO 7040
Riferimento correlato per il passo grosso; non attribuito alle righe a passo fine di questa scheda.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinare vite e dado con lo stesso diametro e passo. I collegamenti ad altre famiglie non dichiarano la compatibilità di tutte le filettature.
Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.
