DIN 980 V
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
Elemento frenante ricavato per deformazione del corpo metallico, senza anello in materiale plastico.
ISO 7042


Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.

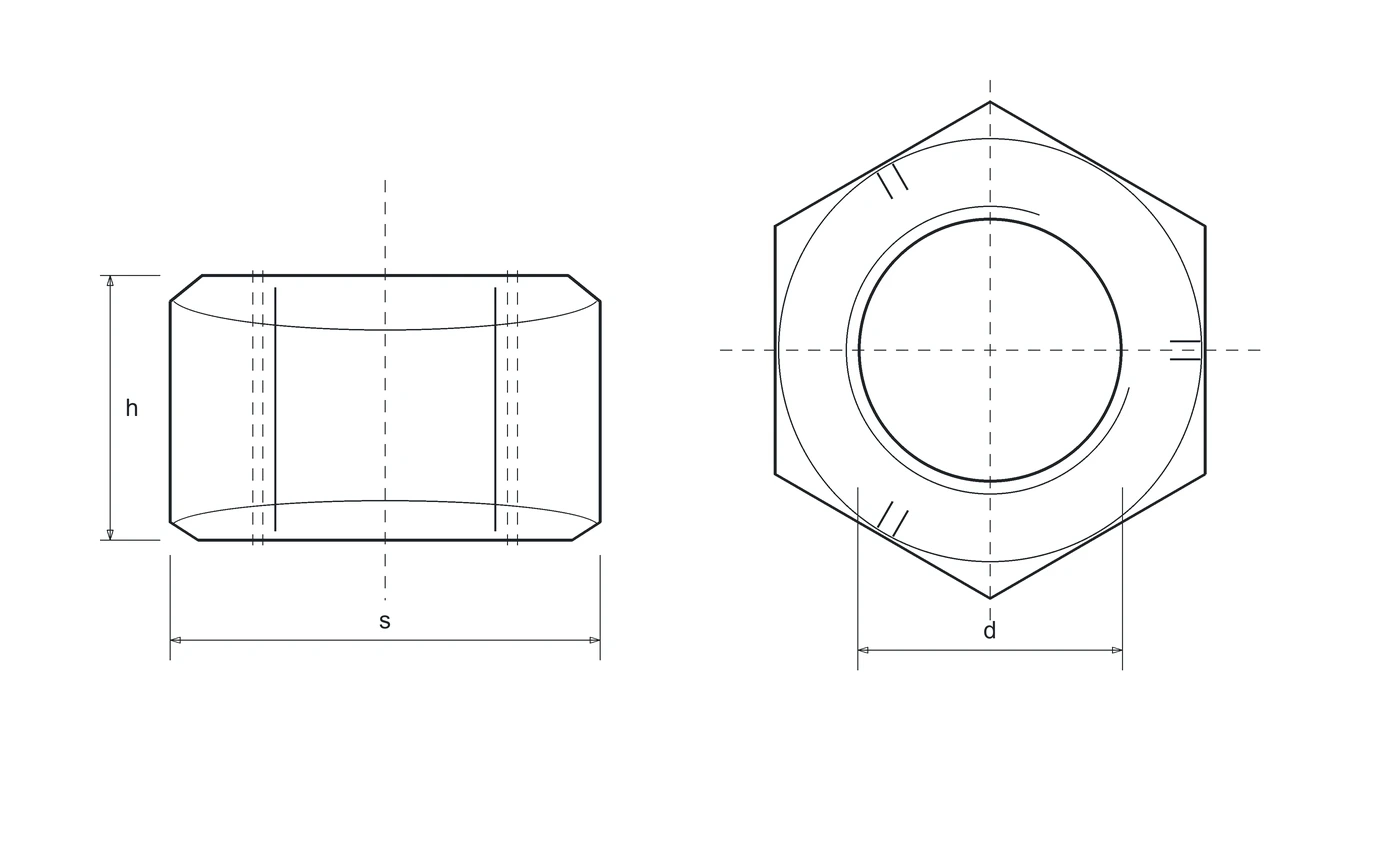

Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | hMax |
|---|---|---|---|
| 5 | 0.8 | 8 | 5.1 |
| 6 | 1 | 10 | 6 |
| 8 | 1.25 | 13 | 8 |
| 10 | 1.5 | 17 | 10 |
| 12 | 1.75 | 19 | 12 |
| 14 | 2 | 22 | 14 |
| 16 | 2 | 24 | 16 |
Frenatura interamente metallica: verificare rivestimento, lubrificazione e rischio di grippaggio. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 980 | Acciaio | 10 | Fosfatata nera; GEOMET 321A; Grezza; Zincata; Zincata gialla |
| DIN 980 | Acciaio | 8 | GEOMET 321A; Zincata; Zincata a caldo; Zincata gialla |
| DIN 980 | Inox A2 | Da specificare | Da specificare |
| DIN 980 | Inox A4 | Da specificare | Da specificare |
| DIN 980 | Acciaio | 12 | Zincata gialla Cr III 12 µm con sigillante |
| ART. 980 (~DIN 980 / ~ISO 7042) | Inox A5 · 1.4571 | Da specificare | Da specificare |
| ART. 980 (~DIN 980 / ~ISO 7042) | Duplex · 1.4462 | Da specificare | Da specificare |
| ART. 980 (~DIN 980 / ~ISO 7042) | Inox HCR · 1.4529 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
