DIN 6923

Dado esagonale flangiato zigrinato

Flangia integrata per una superficie di appoggio più ampia; esecuzione zigrinata per il contatto con il supporto.

ISO 4161

Gamma quote
M6–M16
Filettatura
Metrica · passo grosso
Configurazione
Dado esagonale flangiato zigrinato
Riferimenti
ISO 4161
Dado esagonale flangiato zigrinato

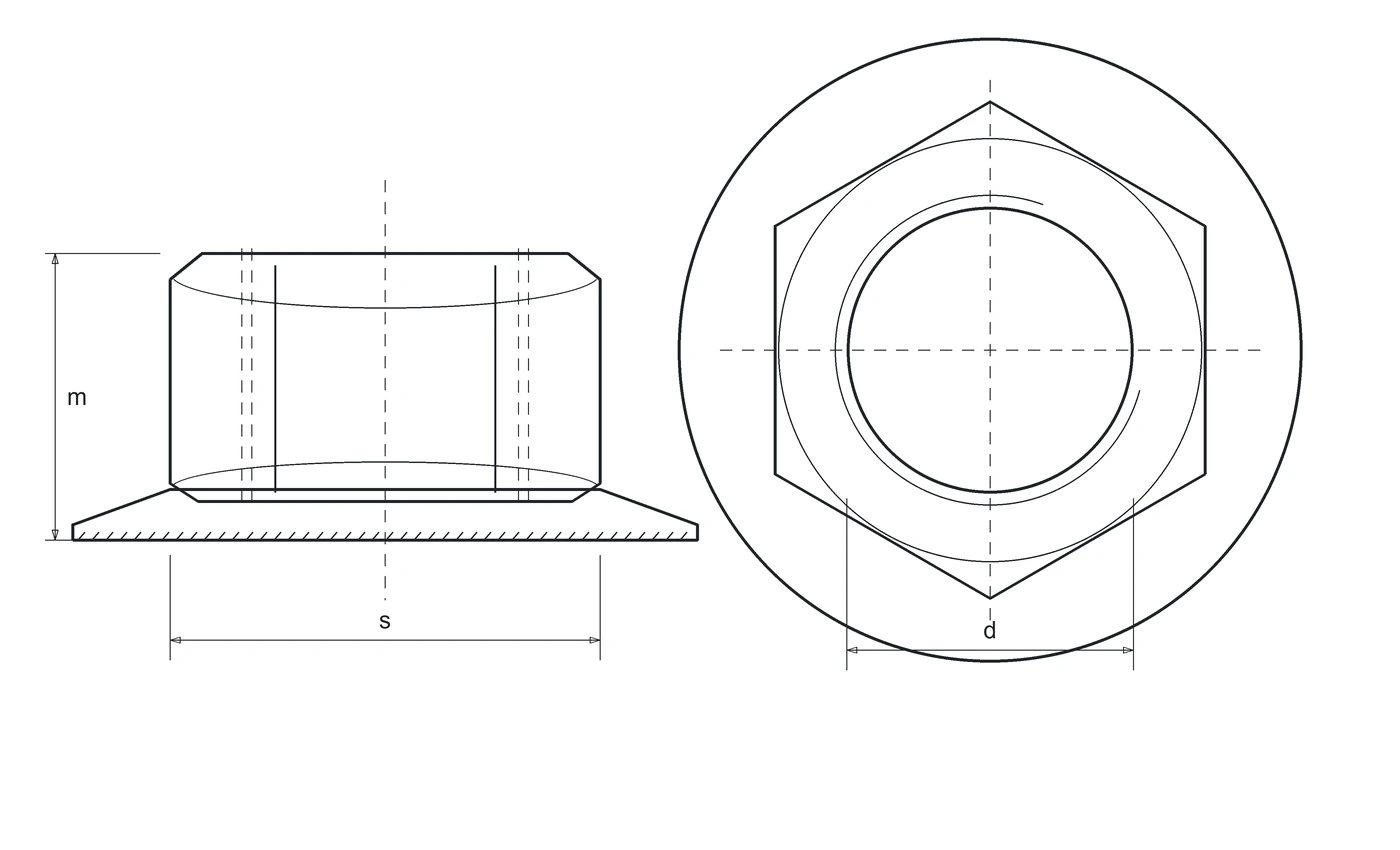

Disegno tecnico

Disegno tecnico DIN 6923
d
filetto nominale
P
passo
s
chiave
m
altezza corpo
h
altezza totale
dc
diametro flangia. Valgono le sole colonne presenti in tabella.

Varianti e quote dimensionali

Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Psmdc max.
6110614.2
81.2513817.9
101.5151021.8
121.75181226
142211429.9
162241634.5

La zigrinatura può incidere il supporto o il rivestimento. Non è un inserto autobloccante. Flangia liscia e chiavi alternative sono esecuzioni distinte da confermare; la flangia non sostituisce una rondella prescritta dal progetto.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 6923Acciaio8GEOMET 321A; Geomet 321b; Geomet 500a; Grezza; Zincata; Zincata a caldo; Zincata gialla; Zincata gialla Cr III 12 µm con sigillante; Zincata iridescente trivalente; Zincata nera; Zincata ≥12 µm; Zincata ≥12 µm con sigillante; Zincata ≥8 µm; Zinco-nichel nero
DIN 6923Inox A2Da specificareDa specificare
DIN 6923Inox A4Da specificareDa specificare
DIN 6923AcciaioDa specificareGEOMET 321A; Zinco-nichel nero con sigillante
ISO 4161AcciaioDa specificareZincata gialla Cr III 12 µm con sigillante
DIN 6923Acciaio6SZinco-nichel nero
DIN 6923Acciaio10GEOMET 321A; Grezza; Zincata; Zincata a caldo; Zincata con deidrogenazione

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 6923

Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.

ISO 4161

Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.

RFQ · DIN 6923

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.

La misura che cerchi, anche su specifica

Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.

Invia la tua specifica →
