DIN 6926
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
DIN 6926
Dado autobloccante flangiato con inserto in nylon
Flangia integrata e sistema frenante: scegliere in base a ingombri, superficie di appoggio e condizioni di impiego.
ISO 7043
- Gamma quote
- M5–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado autobloccante flangiato con inserto in nylon
- Riferimenti
- ISO 7043

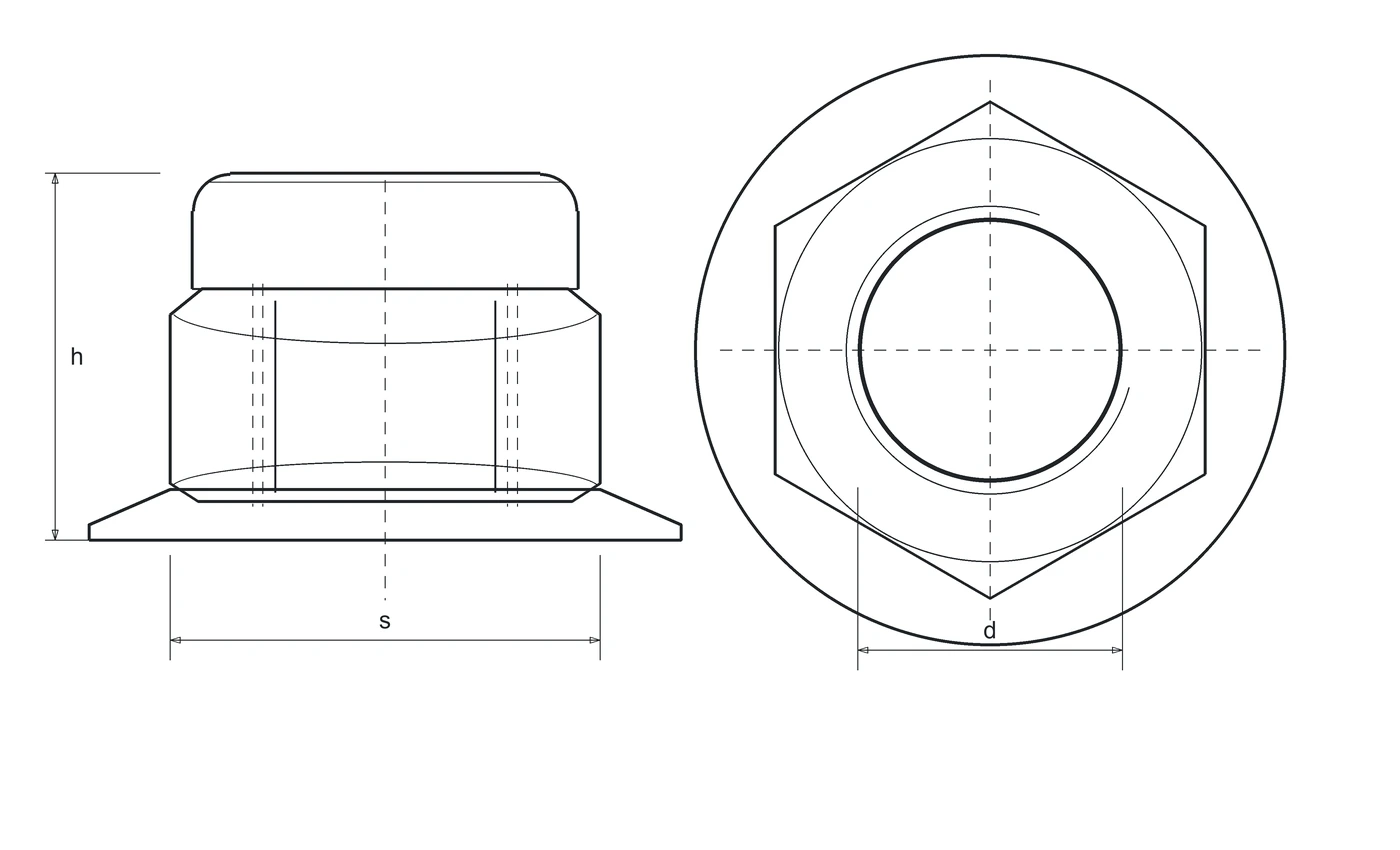

Disegno tecnico e gamma dimensionale
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | dc max. | hMax | m |
|---|---|---|---|---|---|
| 5 | 0.8 | 8 | 11.8 | 7.1 | 4.7 |
| 6 | 1 | 10 | 14.2 | 9.1 | 5.7 |
| 8 | 1.25 | 13 | 17.9 | 11.1 | 7.6 |
| 10 | 1.5 | 15 | 21.8 | 13.5 | 9.6 |
| 12 | 1.75 | 18 | 26 | 16.1 | 11.6 |
| 14 | 2 | 21 | 29.9 | 18.2 | 13.3 |
| 16 | 2 | 24 | 34.5 | 20.3 | 15.3 |
Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | Da specificare | M5–M16 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Zincatura elettrolitica | Acciaio secondo specifica meccanica | Da specificare | M5–M16 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
ISO 7043
Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Inserto non metallico: verificare temperatura, agenti chimici e compatibilità con il rivestimento. La coppia prevalente non coincide con il precarico. Riutilizzo e criteri di accettazione devono seguire la specifica del produttore; non è attribuito un numero universale di riutilizzi.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
