DIN 6923
Geometria della selezione tecnica documentata. Verificare il disegno della fornitura prima della sostituzione; non è dichiarata equivalenza universale con altre esecuzioni.
DIN 6923
Dado esagonale flangiato liscio
Flangia integrata con superficie di appoggio liscia, senza dentellatura. Permette un appoggio più ampio rispetto al corpo esagonale.
EN 1661
- Gamma quote
- M5–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado esagonale flangiato liscio
- Riferimenti
- EN 1661

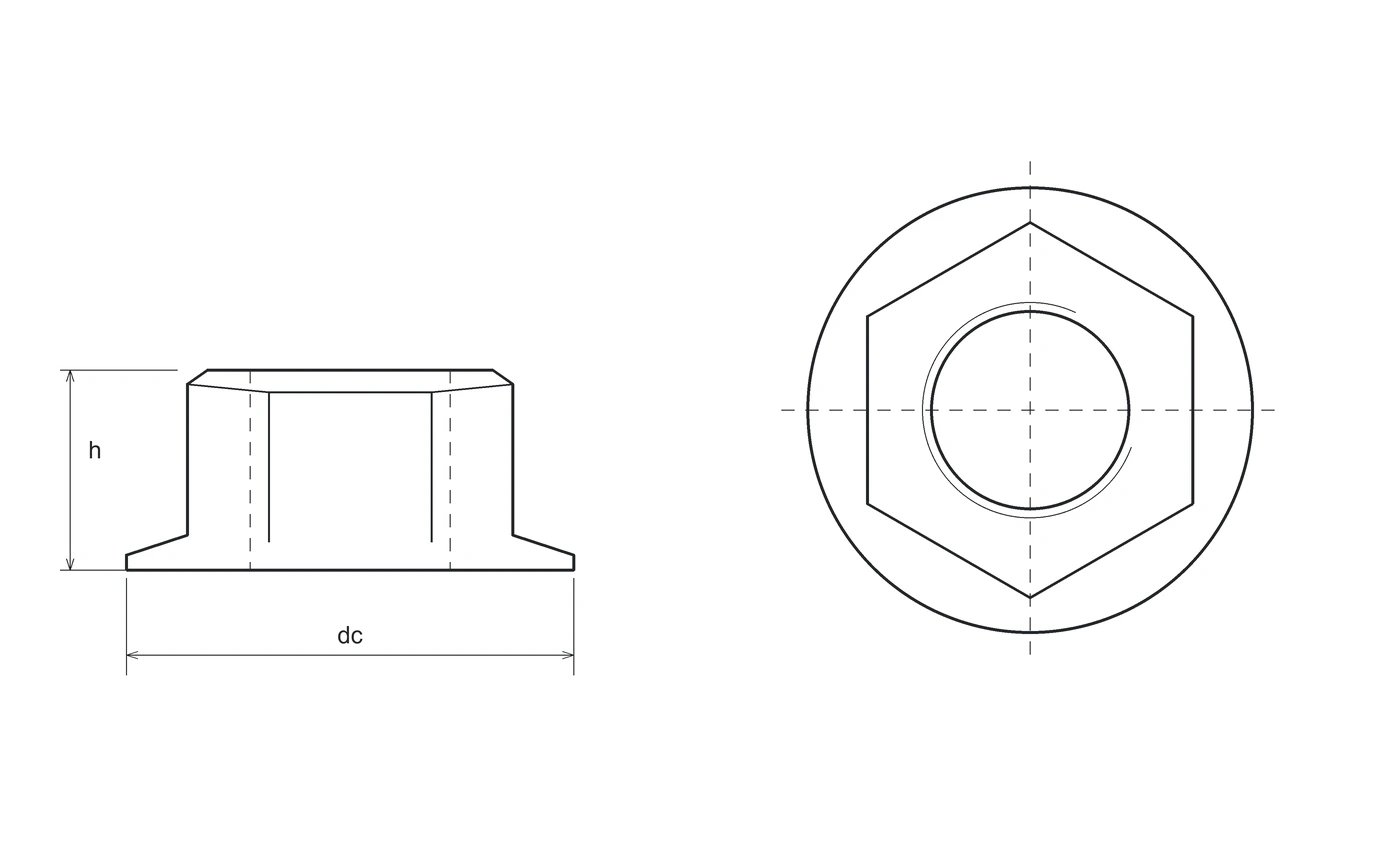

Disegno tecnico
- d
- filetto
- P
- passo
- s
- chiave
- h max.
- altezza totale
- dc max.
- diametro della flangia.
Varianti e quote dimensionali
Le misure in tabella identificano la selezione tecnica di riferimento. La configurazione di fornitura viene verificata sulla richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | h max. | dc max. flangia |
|---|---|---|---|---|
| 5 | 0.8 | 8 | 5 | 11.8 |
| 6 | 1 | 10 | 6 | 14.2 |
| 8 | 1.25 | 13 | 8 | 17.9 |
| 10 | 1.5 | 15 | 10 | 21.8 |
| 12 | 1.75 | 18 | 12 | 26 |
| 14 | 2 | 21 | 14 | 29.9 |
| 16 | 2 | 24 | 16 | 34.5 |
La flangia liscia non costituisce un dispositivo autofrenante e non equivale alla versione dentellata. La chiave M10 della selezione è 15 mm: verificare le differenze rispetto alle esecuzioni EN prima della sostituzione.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 6923 | Inox A2 | Da specificare | Da specificare |
| DIN 6923 NS (flangia liscia / smooth flange) | Inox A2 | Da specificare | Da specificare |
| DIN 6923 NS (flangia liscia / smooth flange) | Inox A4 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
ISO, DIN e UNI: cosa cambia
EN 1661
Riferimento correlato, non equivalenza automatica: verificare chiave e requisiti dimensionali dell’esecuzione richiesta.
Richiedi questa configurazione
Indica i requisiti: materiale, classe e finitura saranno verificati sulla richiesta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Varianti
Prodotti correlati
Componenti complementari: verificare diametro, passo, classe, materiale e condizioni del collegamento.
