DIN 557
DIN 557 identifica la geometria commerciale con smusso. Quote e combinazioni sono riportate per la selezione dell’articolo; conformità, classe e tolleranze della fornitura devono essere esplicitate nell’ordine.
DIN 557
Dado quadro con smusso
Quattro facce piane per il serraggio con utensile o il posizionamento in una sede che ne impedisca la rotazione. Il dado quadro con smusso si sceglie in funzione del filetto, dell’altezza e dello spazio disponibile nella sede.
UNI 5597
- Gamma quote
- M5–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Quadro · con smusso
- Riferimenti
- UNI 5597

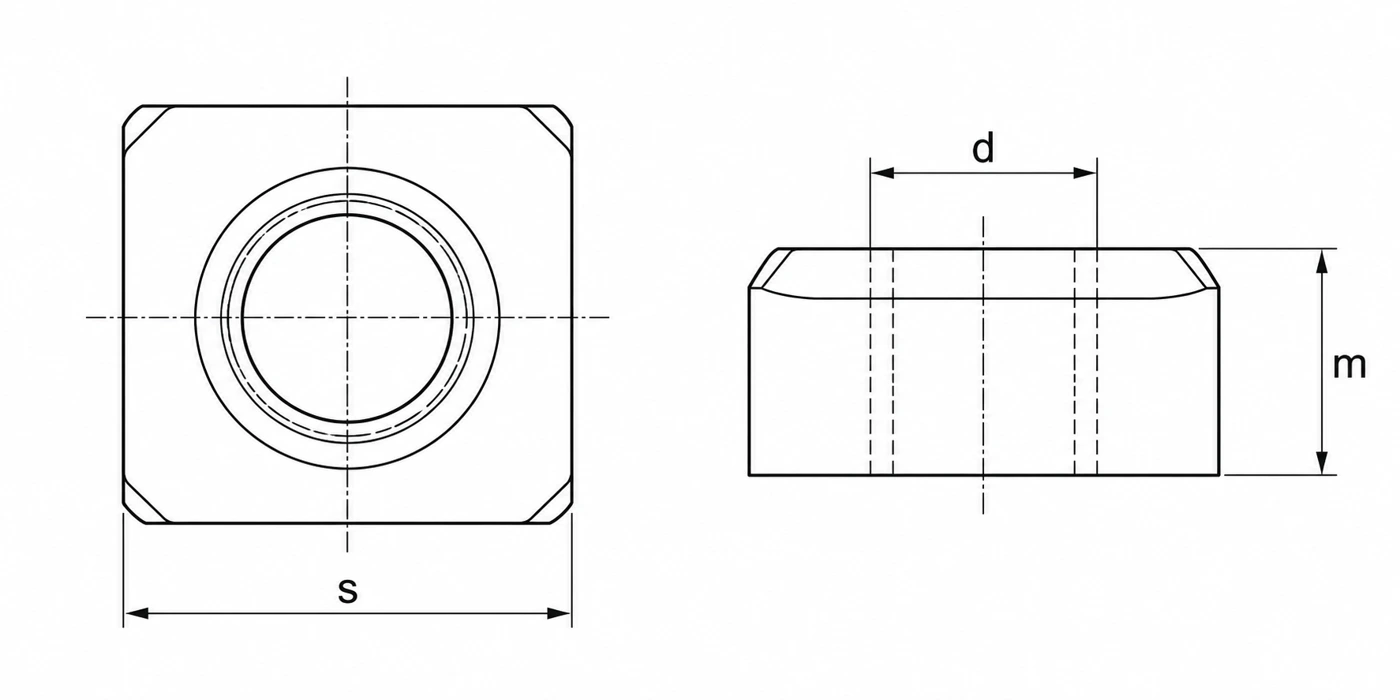

Disegno tecnico e gamma dimensionale
Misure commerciali verificate M5, M6, M8, M10, M12 e M16. Altri diametri, altezze e filettature su richiesta. La chiave s è la distanza tra facce parallele, non la diagonale.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m |
|---|---|---|---|
| 5 | 0.8 | 8 | 4 |
| 6 | 1 | 10 | 5 |
| 8 | 1.25 | 13 | 6.5 |
| 10 | 1.5 | 17 | 8 |
| 12 | 1.75 | 19 | 10 |
| 16 | 2 | 24 | 13 |
Le quote s e m sono riferimenti commerciali per la selezione. Prevedere gioco e tolleranze nella sede; la forma quadra non rende il dado autobloccante. La classe riportata identifica l’esecuzione commerciale richiesta e non tutte le forniture della famiglia DIN 557.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 6 | M5–M16 | Su richiesta |
Altri materiali e specifiche su richiesta
Alluminio →Ottone →Nylon →Duplex →Superduplex →ASTM — specifica e grade →Altra classe / inox A2 o A4 →
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Acciaio secondo specifica meccanica | 6 | M5–M16 |
| Zincatura elettrolitica | Acciaio secondo specifica meccanica | 6 | M5–M16 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
UNI 5597
Riferimento correlato nei cataloghi commerciali. Non è dichiarata un’equivalenza normativa assoluta; confrontare geometria e specifica della fornitura.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
La resistenza del collegamento dipende da classe del dado, vite e presa utile del filetto. Non trasferire automaticamente l’abbinamento dei dadi esagonali classe 8 a questa esecuzione commerciale classe 6.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
