DIN 562
DIN 562 identifica il dado quadro basso. La tabella è un riferimento commerciale per la selezione; tolleranze, conformità e requisiti meccanici devono essere confermati per l’articolo richiesto.
DIN 562
Dado quadro basso
Dado quadro a profilo basso per sedi con spazio assiale limitato. Le quattro facce consentono il posizionamento in una sede dedicata; filetto, lato e altezza definiscono la configurazione da richiedere.
UNI 5596
- Gamma quote
- M3–M10
- Filettatura
- Metrica · passo grosso
- Configurazione
- Quadro · basso
- Riferimenti
- UNI 5596

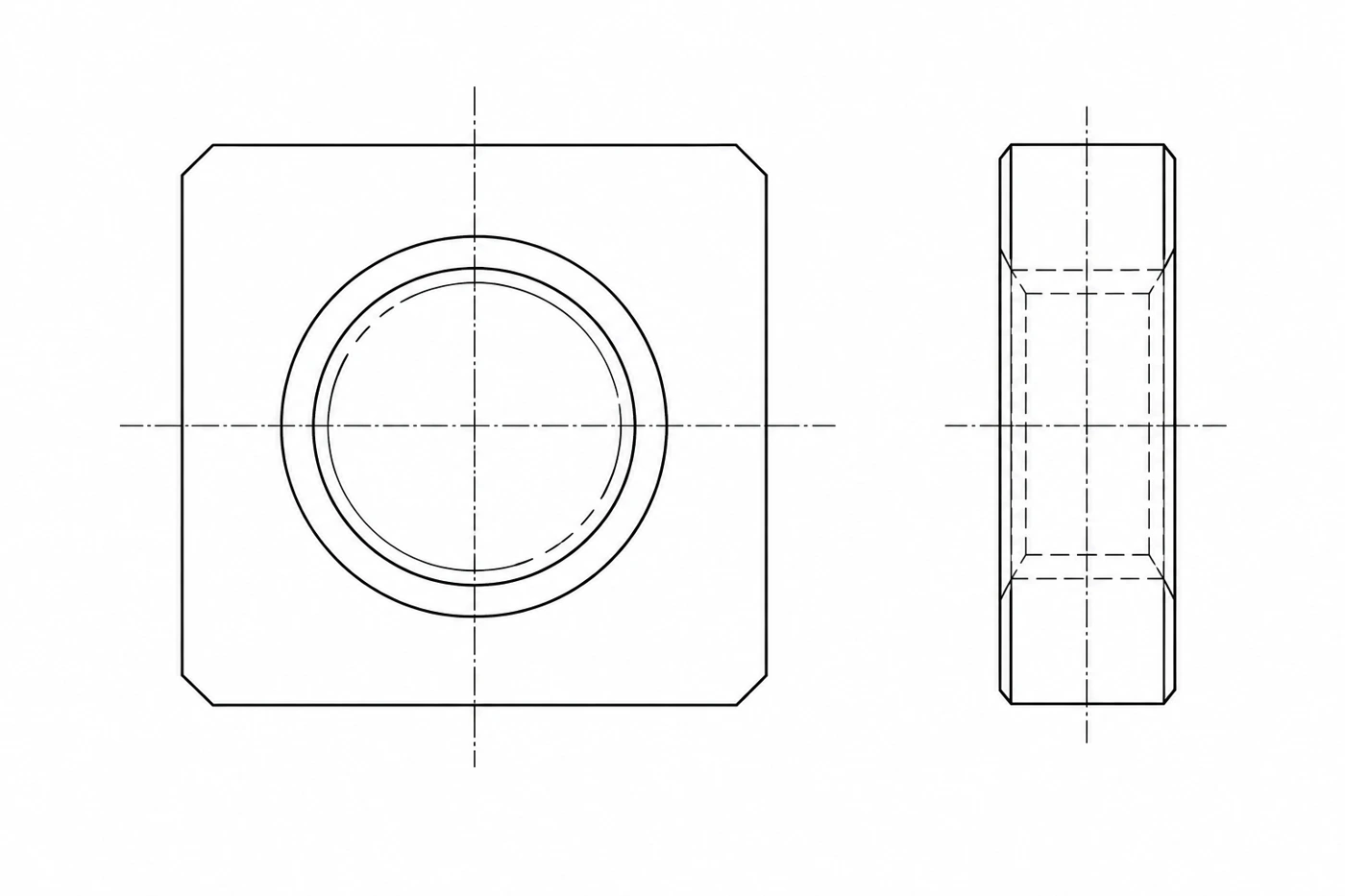

Disegno tecnico e gamma dimensionale
Selezione M3, M4, M5, M6, M8 e M10 in inox A2; inox A4 configurato per M6 e M8. Altri diametri e materiali su richiesta. Quote della colonna DIN del riferimento tecnico, distinte dalle quote UNI.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m | e | kg / 1.000 pz |
|---|---|---|---|---|---|
| 3 | 0.5 | 5.5 | 1.8 | 7 | ND |
| 4 | 0.7 | 7 | 2.2 | 8.9 | ND |
| 5 | 0.8 | 8 | 2.7 | 10.2 | ND |
| 6 | 1 | 10 | 3.2 | 12.7 | ND |
| 8 | 1.25 | 13 | 4 | 16.5 | ND |
| 10 | 1.5 | 16 | 5 | 20.2 | ND |
Peso per singola misura: ND. Non viene trasferito un peso da una geometria UNI o da un altro materiale.
L’altezza ridotta limita la presa utile del filetto. Dimensionare il collegamento secondo il carico e la specifica del dado; la forma quadra non costituisce un dispositivo autobloccante.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Inox A2 | Da specificare | M3–M10 | Su richiesta |
| Inox A4 | Da specificare | M6–M8 | Su richiesta |
Altri materiali e specifiche su richiesta
Altri materiali, filettature e geometrie sono valutabili su richiesta. Per quantitativi consistenti possiamo esaminare produzioni dedicate, definendo disegno, requisiti e lotto minimo.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Inox A2 | Da specificare | M3–M10 |
| Naturale / grezzo | Inox A4 | Da specificare | M6–M8 |
Configurazioni inox senza rivestimento aggiuntivo dichiarato. Finitura superficiale, pulizia e passivazione eventualmente richiesta devono essere concordate.
ISO, DIN e UNI: cosa cambia
UNI 5596
Riferimento correlato con differenze: per M3–M6 cambiano le altezze; per M10 il lato riportato è 17 mm UNI e 16 mm DIN. Non trasferire le quote tra le due serie.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Confronta i dadi correlati per forma e ingombro; non sono sostituti automaticamente intercambiabili.
A2 e A4 identificano il gruppo di acciaio inox. Non attribuiamo automaticamente classi 50, 70 o 80: requisiti meccanici e documenti vanno definiti per la fornitura. Non sostituire un dado normale con un dado basso senza verifica.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
