PRONTUARIO TECNICO DUEEMME SIDOL

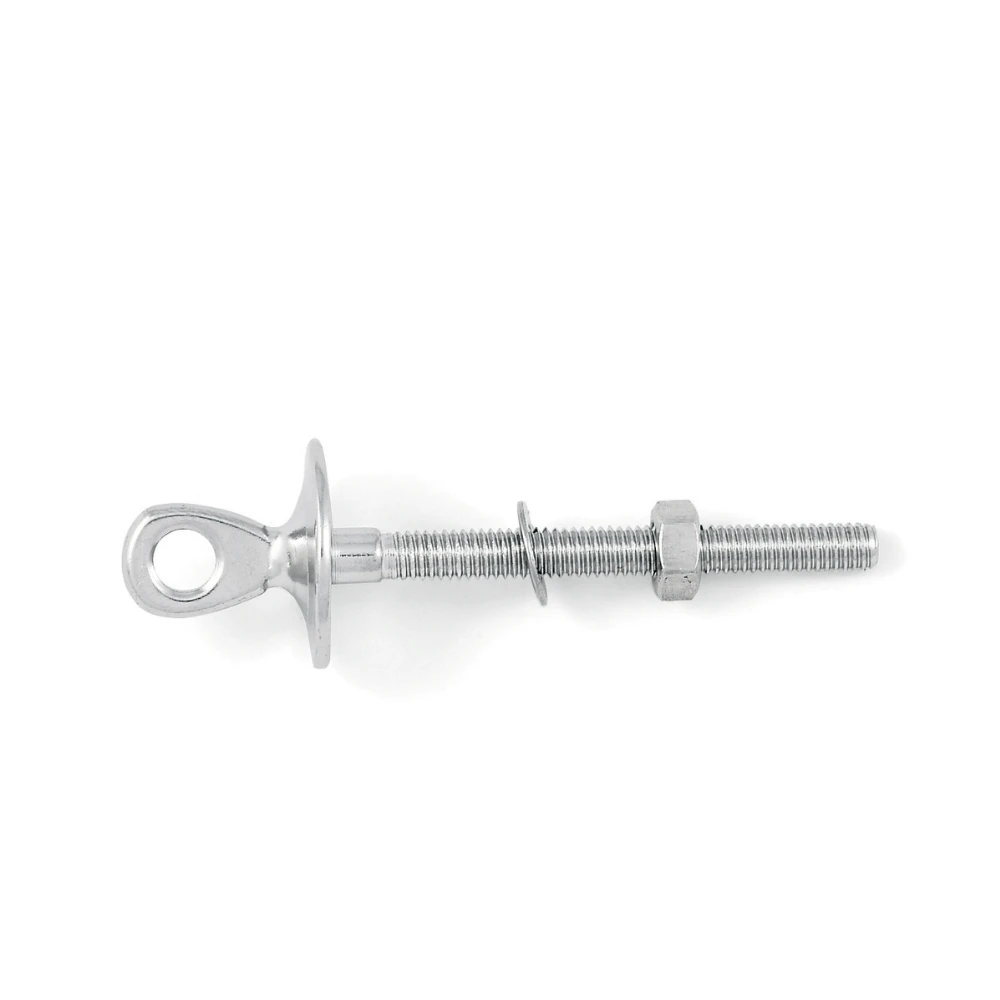

Golfare inox con collare
Tipologia a catalogo · Inox AISI 316
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Richiedi offerta ↗Dati tecnici principali
| Caratteristica | Valore |
|---|---|
| Tipo | maschio |
| Norma / riferimento | Tipologia a catalogo |
| Materiale | Inox AISI 316 |
| Filettatura | Metrica |
| Grado | ND |
| Temperatura | ND |
| Girevole / orientabile | No / no |
| W.L.L. | Non applicabile al sollevamento |
Disegno tecnico e quote
Le sigle richiamano le colonne della tabella sottostante. D identifica la colonna Misura (filettatura nominale).
Schema tecnico illustrativo Dueemme Sidol. Le quote e la geometria di riferimento servono alla lettura della tabella dimensionale. Verificare sempre la variante richiesta e la documentazione applicabile. Disegno non in scala salvo diversa indicazione.
| Sigla | Significato | Unità / formato |
|---|---|---|
| D | Filettatura nominale | M… |
| L1 | Lunghezza totale | mm |
| L2 | Distanza dal centro del foro all’estremità del gambo | mm |
| L3 | Lunghezza del gambo sotto il collare | mm |
| B1 | Diametro del collare | mm |
| B2 | Spessore dell’occhio | mm |
| D1 | Diametro del foro dell’occhio | mm |
Varianti e quote dimensionali
Le sigle dimensionali corrispondono al disegno tecnico soprastante. Quote in mm, peso in kg. ND: dato non documentato. La presenza a catalogo non indica disponibilità a stock.
| Misura (D) | Passo | L filetto | W.L.L. assiale kg | Peso kg | Coppia max Nm | L1 | L2 | L3 | B1 | B2 | D1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | ND | 60 | ND | ND | ND | 83 | 76 | 60 | 25 | 4 | 6.5 |
| M8 | ND | 80 | ND | ND | ND | 110 | 104 | 80 | 25 | 5 | 8.5 |
| M10 | ND | 100 | ND | ND | ND | 137 | 125 | 100 | 30 | 6 | 10.5 |
Condizioni di carico
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Materiali e finiture
| Materiale | Finitura |
|---|---|
| Inox AISI 316 | Da confermare per variante |
Documentazione
| Documento | Accesso |
|---|---|
| Istruzioni di utilizzo | Da richiedere con la variante |
| Scheda tecnica / certificazioni | Documentazione specifica su richiesta |
| CAD / 3D | Disponibilità da verificare |
