PRONTUARIO TECNICO DUEEMME SIDOL

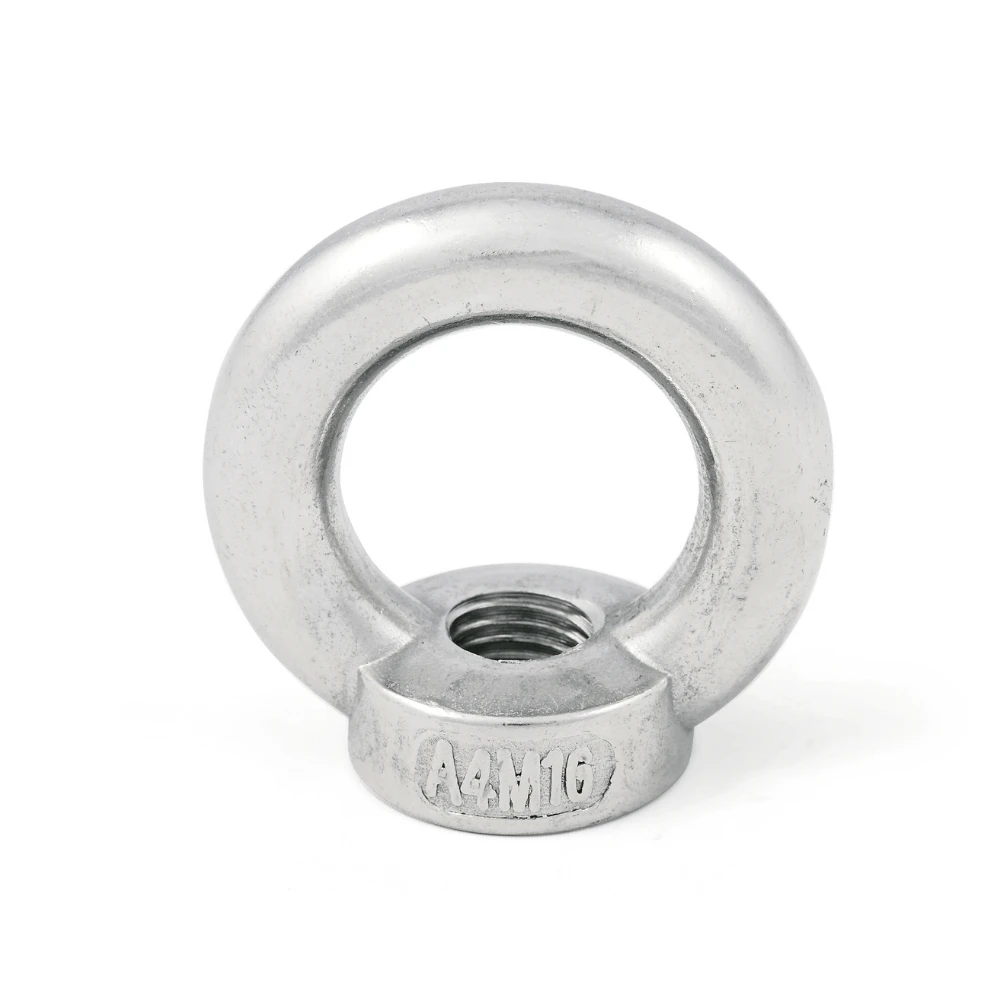

Golfare femmina inox simil DIN 582
Simil DIN 582 · Inox AISI 316 / AISI 304
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Richiedi offerta ↗Dati tecnici principali
| Caratteristica | Valore |
|---|---|
| Tipo | femmina |
| Norma / riferimento | Simil DIN 582 |
| Materiale | Inox AISI 316 / AISI 304 |
| Filettatura | Metrica |
| Grado | ND |
| Temperatura | ND |
| Girevole / orientabile | No / no |
| W.L.L. | Non applicabile al sollevamento |
Disegno tecnico e quote
Le sigle richiamano le colonne della tabella sottostante. D1 identifica la colonna Misura (filettatura nominale).
Schema tecnico illustrativo Dueemme Sidol. Le quote e la geometria di riferimento servono alla lettura della tabella dimensionale. Verificare sempre la variante richiesta e la documentazione applicabile. Disegno non in scala salvo diversa indicazione.
| Sigla | Significato | Unità / formato |
|---|---|---|
| D1 | Filettatura nominale | M… |
| D2 | Diametro della base | mm |
| D3 | Diametro interno dell’occhio | mm |
| H | Altezza dell’occhio e della base, sopra il gambo | mm |
| H1 | Altezza della base | mm |
| K | Spessore dell’anello | mm |
Varianti e quote dimensionali
Le sigle dimensionali corrispondono al disegno tecnico soprastante. Quote in mm, peso in kg. ND: dato non documentato. La presenza a catalogo non indica disponibilità a stock.
| Misura (D1) | Passo | L filetto | W.L.L. assiale kg | Peso kg | Coppia max Nm | D2 | D3 | H | H1 | K |
|---|---|---|---|---|---|---|---|---|---|---|
| M6 | ND | ND | ND | ND | ND | 16.0 | 16.0 | 28.0 | 6.0 | 6.0 |
| M8 | ND | ND | ND | ND | ND | 20.0 | 20.0 | 36.0 | 8.5 | 8.0 |
| M10 | ND | ND | ND | ND | ND | 25.0 | 25.0 | 45.0 | 10.0 | 10.0 |
| M12 | ND | ND | ND | ND | ND | 30.0 | 30.0 | 53.0 | 11.0 | 12.0 |
| M16 | ND | ND | ND | ND | ND | 35.0 | 35.0 | 62.0 | 13.0 | 14.0 |
| M20 | ND | ND | ND | ND | ND | 40.0 | 40.0 | 71.0 | 16.0 | 16.0 |
| M24 | ND | ND | ND | ND | ND | 50.0 | 50.0 | 90.0 | 20.0 | 20.0 |
Condizioni di carico
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Materiali e finiture
| Materiale | Finitura |
|---|---|
| Inox AISI 316 / AISI 304 | Da confermare per variante |
Documentazione
| Documento | Accesso |
|---|---|
| Istruzioni di utilizzo | Da richiedere con la variante |
| Scheda tecnica / certificazioni | Documentazione specifica su richiesta |
| CAD / 3D | Disponibilità da verificare |
