PRONTUARIO TECNICO DUEEMME SIDOL

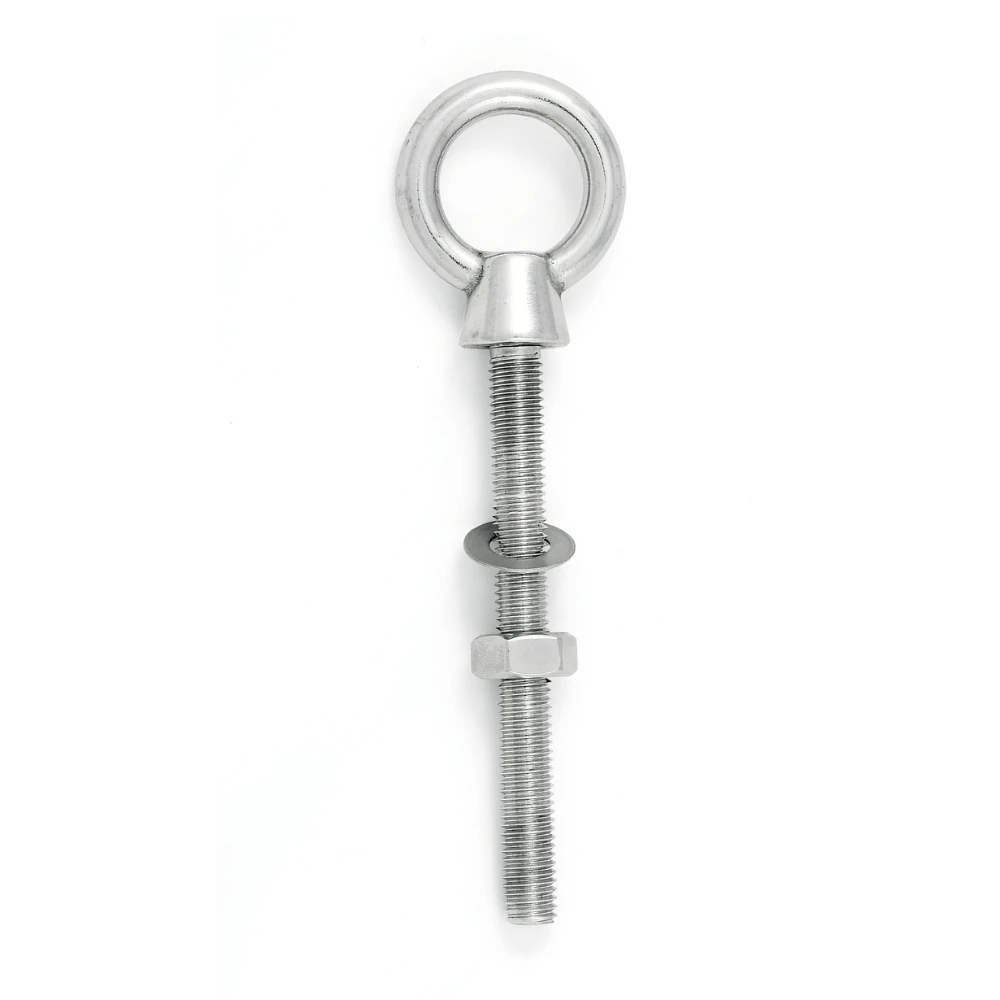

Golfare inox con perno
Tipologia a catalogo · Inox AISI 316
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Richiedi offerta ↗Dati tecnici principali
| Caratteristica | Valore |
|---|---|
| Tipo | maschio |
| Norma / riferimento | Tipologia a catalogo |
| Materiale | Inox AISI 316 |
| Filettatura | Metrica |
| Grado | ND |
| Temperatura | ND |
| Girevole / orientabile | No / no |
| W.L.L. | Non applicabile al sollevamento |
Disegno tecnico e quote
Le sigle richiamano le colonne della tabella sottostante. D1 identifica la colonna Misura (filettatura nominale).
Schema tecnico illustrativo Dueemme Sidol. Le quote e la geometria di riferimento servono alla lettura della tabella dimensionale. Verificare sempre la variante richiesta e la documentazione applicabile. Disegno non in scala salvo diversa indicazione.
| Sigla | Significato | Unità / formato |
|---|---|---|
| D1 | Filettatura nominale | M… |
| D2 | Diametro della base | mm |
| D3 | Diametro interno dell’occhio | mm |
| H | Altezza dell’occhio e della base, sopra il gambo | mm |
| H1 | Altezza della base | mm |
| K | Spessore dell’anello | mm |
| L | Lunghezza del gambo sotto la base | mm |
Varianti e quote dimensionali
Le sigle dimensionali corrispondono al disegno tecnico soprastante. Quote in mm, peso in kg. ND: dato non documentato. La presenza a catalogo non indica disponibilità a stock.
| Misura (D1) | Passo | L filetto | W.L.L. assiale kg | Peso kg | Coppia max Nm | D2 | D3 | L | H | H1 | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | ND | ND | ND | ND | ND | 12.0 | 15.0 | 60.0 | 29.0 | 9.0 | 5.0 |
| M8 | ND | ND | ND | ND | ND | 15.0 | 19.0 | 80.0 | 37.0 | 12.0 | 6.0 |
| M10 | ND | ND | ND | ND | ND | 19.0 | 25.0 | 100.0 | 48.0 | 15.0 | 8.0 |
| M12 | ND | ND | ND | ND | ND | 23.0 | 30.0 | 120.0 | 59.0 | 19.0 | 10.0 |
Condizioni di carico
Accessorio tecnico / nautico. Non destinato al sollevamento di carichi.
Materiali e finiture
| Materiale | Finitura |
|---|---|
| Inox AISI 316 | Da confermare per variante |
Documentazione
| Documento | Accesso |
|---|---|
| Istruzioni di utilizzo | Da richiedere con la variante |
| Scheda tecnica / certificazioni | Documentazione specifica su richiesta |
| CAD / 3D | Disponibilità da verificare |
