DIN 7349

Rondella piana di grosso spessore

Rondella di grosso spessore per assemblaggi con spine elastiche pesanti e applicazioni che richiedono una geometria di appoggio dedicata. Foro, diametro esterno e spessore devono essere scelti insieme: non è una semplice sostituzione della rondella piana normale.

Gamma quote
M3–M30
Serie
Piana · grosso spessore
Configurazione
Inox A2 / A4
Rondella piana di grosso spessore

Disegno tecnico

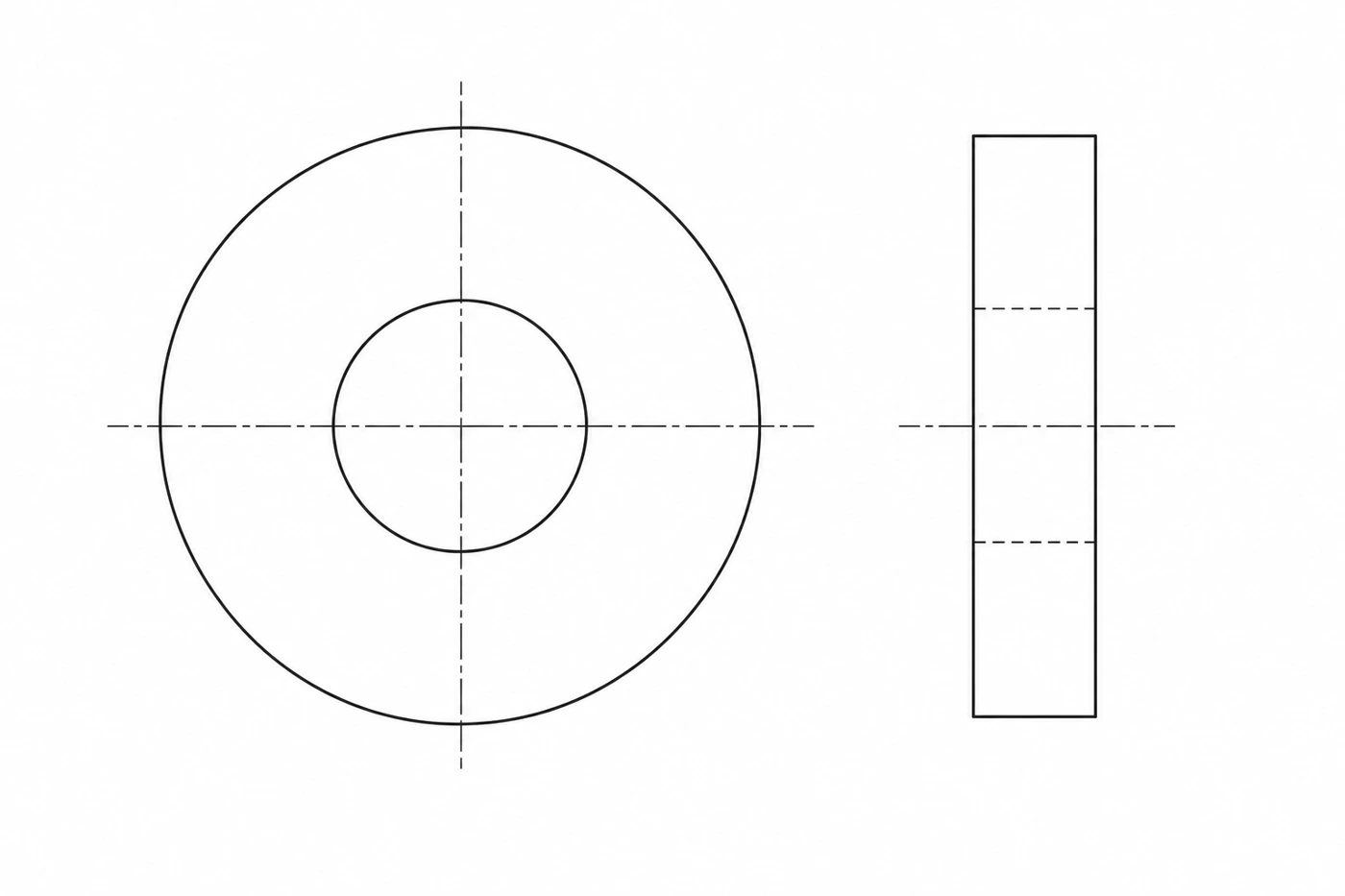

Disegno tecnico DIN 7349
d1
foro
d2
diametro esterno
s
spessore
Ø spina
riferimento per spina elastica pesante. Quote commerciali nominali.

Varianti e quote dimensionali

15 misure commerciali M3–M30. Ø spina indica il riferimento dimensionale del catalogo per l’assieme con spina elastica pesante; non è il diametro della vite. Altre misure e produzioni dedicate su richiesta.

Quote in mm. Disegno identificativo, non esecutivo.

Md1d2sØ spinakg / 1.000 pz
33.2916ND
44.3121.68ND
55.315210ND
66.417312ND
88.421416ND
1010.525418ND
121330621ND
141536625ND
161740628ND
181944832ND
202144835ND
222350838ND
2425501040ND
2728601045ND
3031681050ND

ND: peso per 1.000 pezzi non verificato per questa serie inox. Il peso di una versione in acciaio o con quote differenti non viene trasferito automaticamente.

A2 e A4 identificano il gruppo di materiale inox. In questa selezione non viene attribuita una classe 70/80 né una durezza HV non dichiarata per la variante. Tolleranze e requisiti meccanici si definiscono sulla specifica di fornitura.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 7349Acciaio100 HVBrunita; Grezza; Zincata
DIN 7349Inox A2Da specificareDa specificare
DIN 7349Inox A4Da specificareDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

DIN 7349

DIN 7349 identifica una geometria specifica per rondelle destinate ad assiemi con spine elastiche pesanti. DIN 125 A e DIN 9021 hanno geometrie differenti e non sono equivalenti automatici.
