DIN 436
DIN 436 riguarda piastrine quadre, soprattutto per costruzioni in legno. L’edizione vigente è 2024-10; questa tabella descrive una selezione commerciale e non sostituisce il testo normativo completo. DIN 436 non è ASTM F436.
DIN 436
Piastrina quadra con foro tondo · 100 HV
Piastrina piana quadrata per ampliare la superficie di appoggio, in particolare nei collegamenti su legno. Il foro tondo e le facce parallele la distinguono dalle piastrine inclinate per profilati: scegli foro, lato e spessore in funzione dell’assieme.
UNI 6596
- Gamma quote
- M10–M27
- Serie
- Quadra · piana · foro tondo
- Configurazione
- 100 HV
- Riferimenti
- UNI 6596

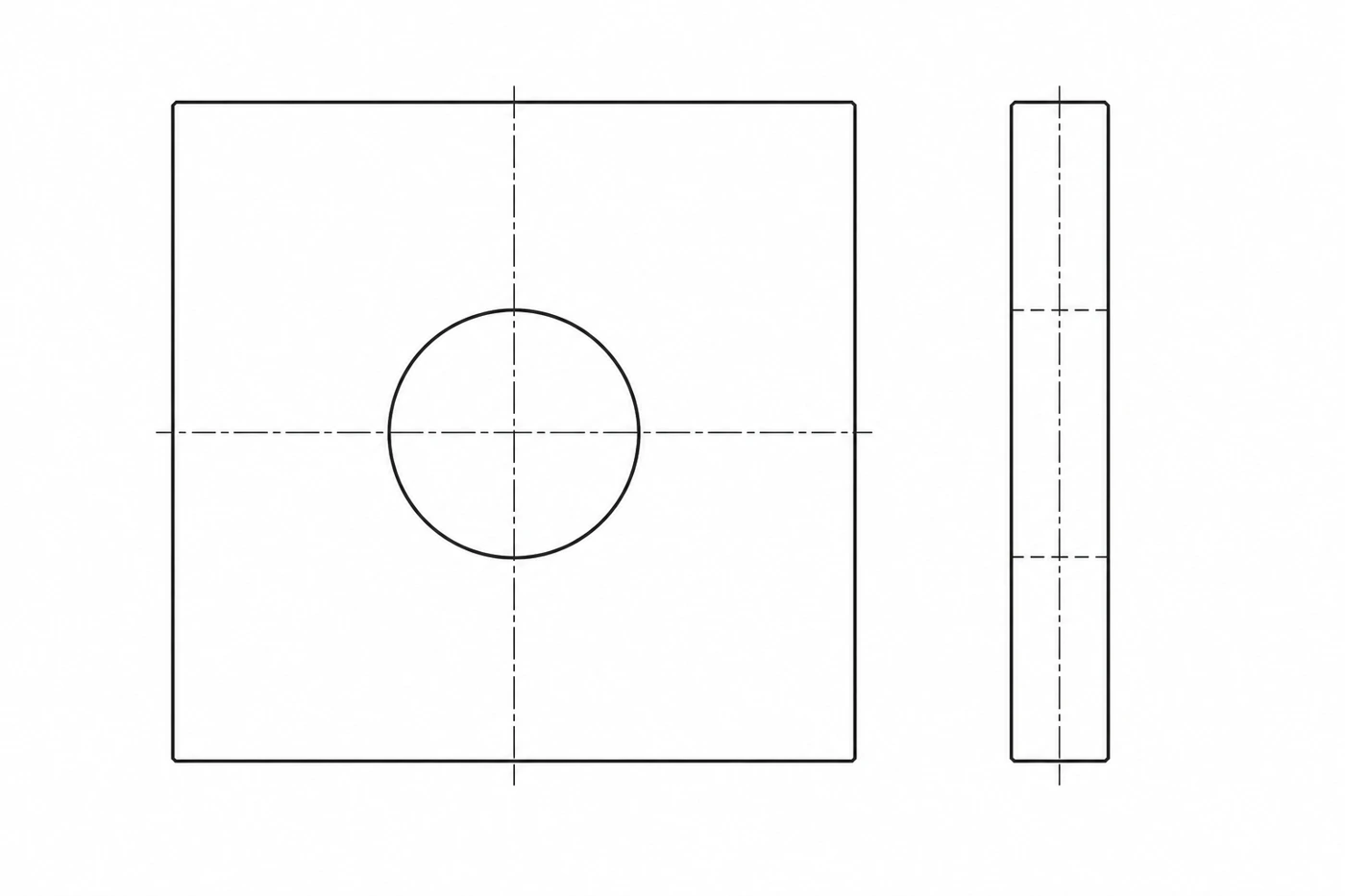

Disegno tecnico
- M
- vite di riferimento
- d1
- foro tondo
- a
- lato della piastrina
- s
- spessore. Dimensioni commerciali nominali.
Varianti e quote dimensionali
Selezione commerciale M10, M12, M16, M20, M24 e M27 in acciaio 100 HV. Le misure intermedie e altre geometrie sono valutabili su richiesta. Quote nominali: per la fornitura definire anche tolleranze, materiale e trattamento.
Quote in mm. Disegno identificativo, non esecutivo.
| M | d1 | Lato a | s | kg / 1.000 pz |
|---|---|---|---|---|
| 10 | 11 | 30 | 3 | 20 |
| 12 | 13.5 | 40 | 4 | 45.7 |
| 16 | 17.5 | 50 | 5 | 88.7 |
| 20 | 22 | 60 | 5 | 126 |
| 24 | 26 | 80 | 6 | 275 |
| 27 | 30 | 90 | 6 | 348 |
Peso indicativo da catalogo fornitore per la singola misura in acciaio naturale. Non è un peso normativo o certificato del lotto; non trasferirlo a varianti inox o a quote diverse.
La classe di durezza della versione in acciaio descritta è 100 HV. Verificare pressione di appoggio sul supporto, flessione della piastrina e distanze dai bordi: una superficie maggiore non determina da sola la capacità del collegamento.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 436 | Inox A2 | Da specificare | Da specificare |
| DIN 436 | Inox A4 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
ISO, DIN e UNI: cosa cambia
UNI 6596
Riferimento commerciale correlato. Confrontare foro, lato, spessore e condizioni di fornitura; l’accostamento dei riferimenti non implica equivalenza assoluta.
Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Prodotti correlati
Componenti complementari: verificare diametro, passo, classe, materiale e condizioni del collegamento.
ISO 4014
Vite a testa esagonale parzialmente filettata
Scheda tecnica →
ISO 4032
Dado esagonale normale, tipo 1
Scheda tecnica →Le rondelle tonde correlate sono alternative da confrontare per ingombro, appoggio e geometria; non sono ricambi automaticamente intercambiabili.
Per costruzioni in legno, dimensionare il collegamento secondo il progetto. La piastrina non sostituisce una verifica del supporto né una documentazione specifica dell’assieme.
