UNI 5594
Quote della selezione commerciale UNI indicata. L’esecuzione può variare con il diametro; il disegno identifica la configurazione e non sostituisce un disegno esecutivo.
UNI 5594
Dado a torretta con intagli, tipo basso
Dado esagonale a corona per il bloccaggio mediante coppiglia su vite o perno forato. Il tipo basso riduce l’ingombro assiale.
DIN 937
- Gamma quote
- M6–M48
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado a torretta con intagli, tipo basso
- Riferimenti
- DIN 937

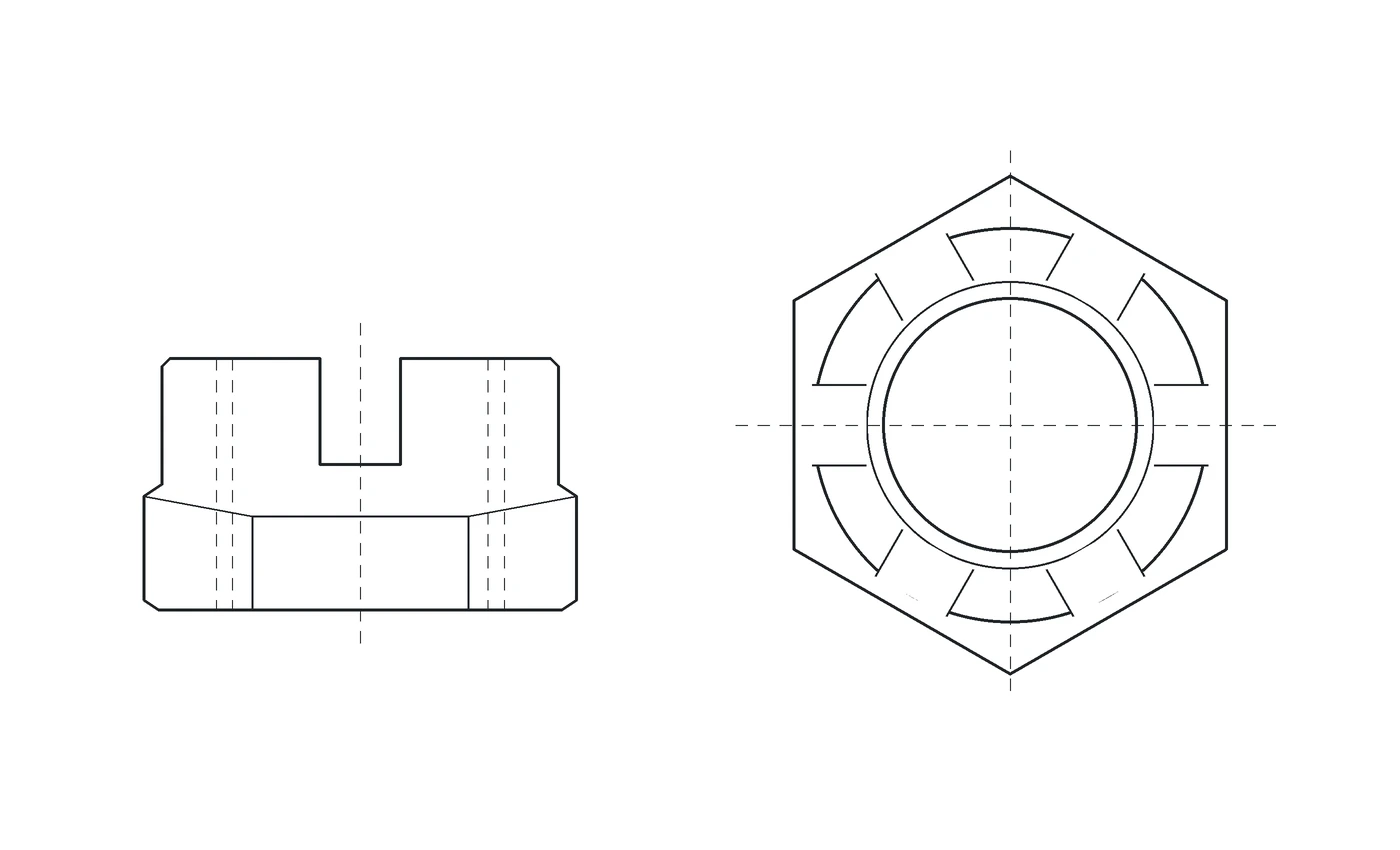

Disegno tecnico e gamma dimensionale
Misure a passo grosso riportate in tabella. Disponibili anche esecuzioni a passo fine su richiesta: specificare diametro × passo. Altre misure, materiali e trattamenti da definire in offerta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | e min. | m | de | n |
|---|---|---|---|---|---|---|
| 6 | 1 | 10 | 11.05 | 6.5 | — | 2 |
| 8 | 1.25 | 13 | 14.38 | 8 | — | 2.5 |
| 10 | 1.5 | 17 | 18.9 | 10 | — | 2.8 |
| 12 | 1.75 | 19 | 21.1 | 12 | 17 | 3.5 |
| 14 | 2 | 22 | 24.49 | 13 | 19 | 3.5 |
| 16 | 2 | 24 | 26.75 | 14 | 22 | 4.5 |
| 18 | 2.5 | 27 | 30.14 | 15 | 25 | 4.5 |
| 20 | 2.5 | 30 | 33.53 | 15 | 28 | 4.5 |
| 22 | 2.5 | 32 | 35.72 | 18 | 30 | 5.5 |
| 24 | 3 | 36 | 39.98 | 18 | 34 | 5.5 |
| 27 | 3 | 41 | 45.63 | 20 | 38 | 5.5 |
| 30 | 3.5 | 46 | 51.28 | 21 | 42 | 7 |
| 33 | 3.5 | 50 | 55.8 | 23 | 46 | 7 |
| 36 | 4 | 55 | 61.31 | 23 | 50 | 7 |
| 39 | 4 | 60 | 66.96 | 25 | 55 | 7 |
| 42 | 4.5 | 65 | 72.61 | 28 | 58 | 9 |
| 45 | 4.5 | 70 | 78.26 | 30 | 62 | 9 |
| 48 | 5 | 75 | 83.91 | 30 | 65 | 9 |
La coppiglia impedisce la rotazione relativa dopo il serraggio; non genera il precarico. Verificare il foro del perno, la coppiglia e l’allineamento degli intagli secondo la procedura di montaggio. Vite e coppiglia non sono incluse automaticamente.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 8 | M6–M48 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Acciaio secondo specifica meccanica | 8 | M6–M48 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
DIN 937
Riferimento commerciale similare: confrontare altezza, intagli e specifica di fornitura. Non è dichiarata equivalenza dimensionale assoluta.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Richiede un elemento maschio con filetto corrispondente e foro per coppiglia nella posizione prevista.
La coppiglia impedisce la rotazione relativa dopo il serraggio; non genera il precarico. Verificare il foro del perno, la coppiglia e l’allineamento degli intagli secondo la procedura di montaggio. Vite e coppiglia non sono incluse automaticamente.
