UNI 5593

Dado a torretta con intagli, tipo alto

Dado esagonale a corona per il bloccaggio mediante coppiglia su vite o perno forato. Il tipo alto offre una maggiore altezza totale.

DIN 935

Gamma quote
M8–M56
Filettatura
Metrica · passo grosso
Configurazione
Dado a torretta con intagli, tipo alto
Riferimenti
DIN 935
Dado a torretta con intagli, tipo alto

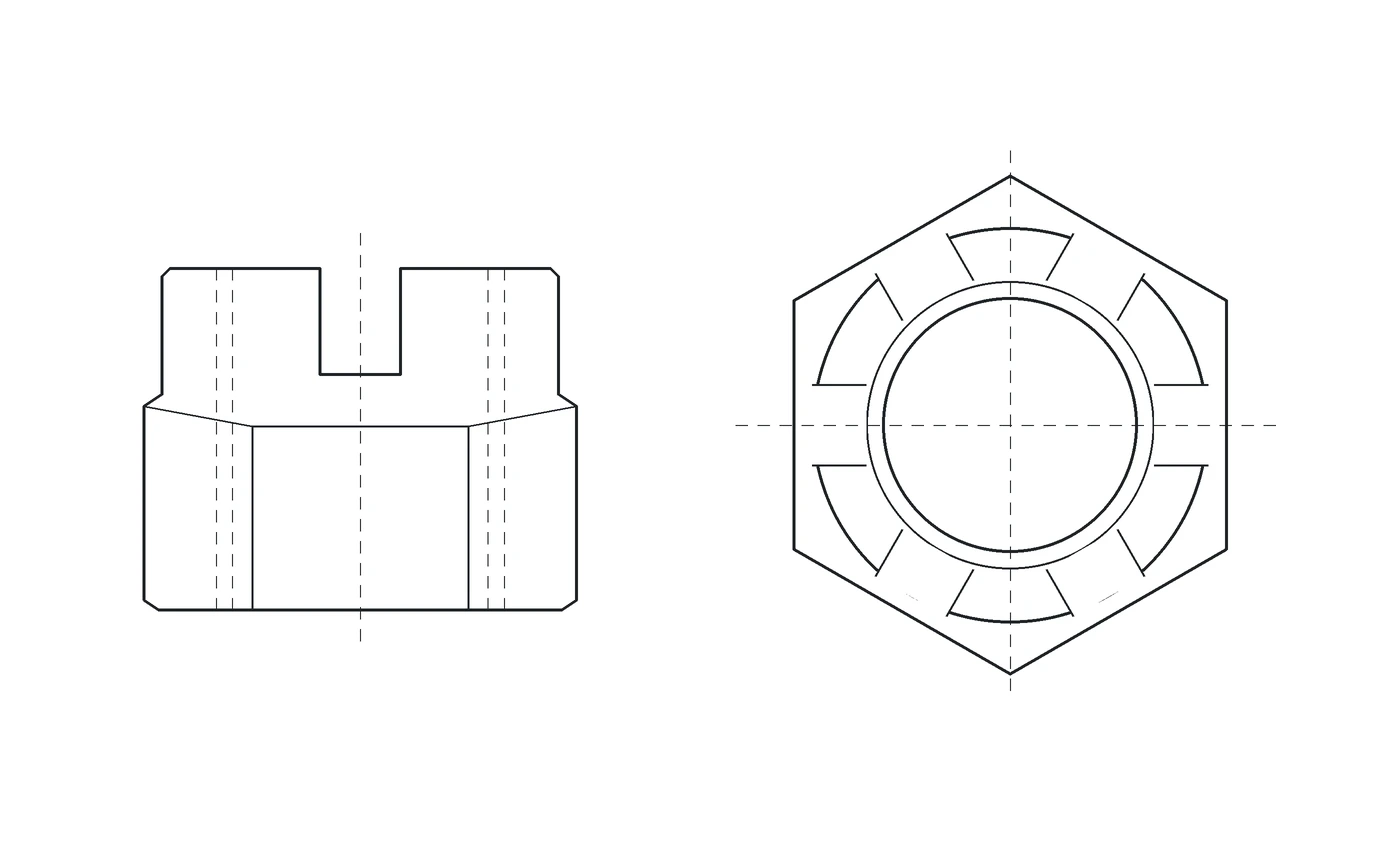

Disegno tecnico

Disegno tecnico UNI 5593
d
filetto nominale
P
passo
s
chiave
e
diagonale minima
m
altezza totale
de
diametro corona, dove indicato
n
larghezza intaglio. —: quota non riportata.

Varianti e quote dimensionali

Misure a passo grosso riportate in tabella. Disponibili anche esecuzioni a passo fine su richiesta: specificare diametro × passo. Altre misure, materiali e trattamenti da definire in offerta.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Pse min.mden
81.251314.389.5—2.5
101.51718.912—2.8
121.751921.115173.5
1422224.4916193.5
1622426.7519224.5
182.52730.1421254.5
202.53033.5322284.5
222.53235.7226305.5
2433639.9827345.5
2734145.6330385.5
303.54651.2833427
333.55055.835467
3645561.3138507
3946066.9640557
424.56572.6146589
454.57078.2648629
4857583.9150659
5258089.5654709
565.58595.0757759

La coppiglia impedisce la rotazione relativa dopo il serraggio; non genera il precarico. Verificare il foro del perno, la coppiglia e l’allineamento degli intagli secondo la procedura di montaggio. Vite e coppiglia non sono incluse automaticamente.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 935Acciaio6GEOMET 321A; Grezza; Zincata; Zincata gialla
DIN 935Inox A2Da specificareDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
