UNI 5589

Dado esagonale basso

Profilo ribassato per spazi contenuti e impiego come controdado, con chiave e altezza proprie della serie commerciale.

DIN 936

Classe 04 a capacità di carico ridotta. Non sostituisce automaticamente un dado normale classe 8. La funzione di controdado richiede una procedura di montaggio definita.

Gamma quote
M8–M30
Filettatura
Metrica · passo grosso
Configurazione
Dado esagonale basso
Riferimenti
DIN 936
Dado esagonale basso

Disegno tecnico

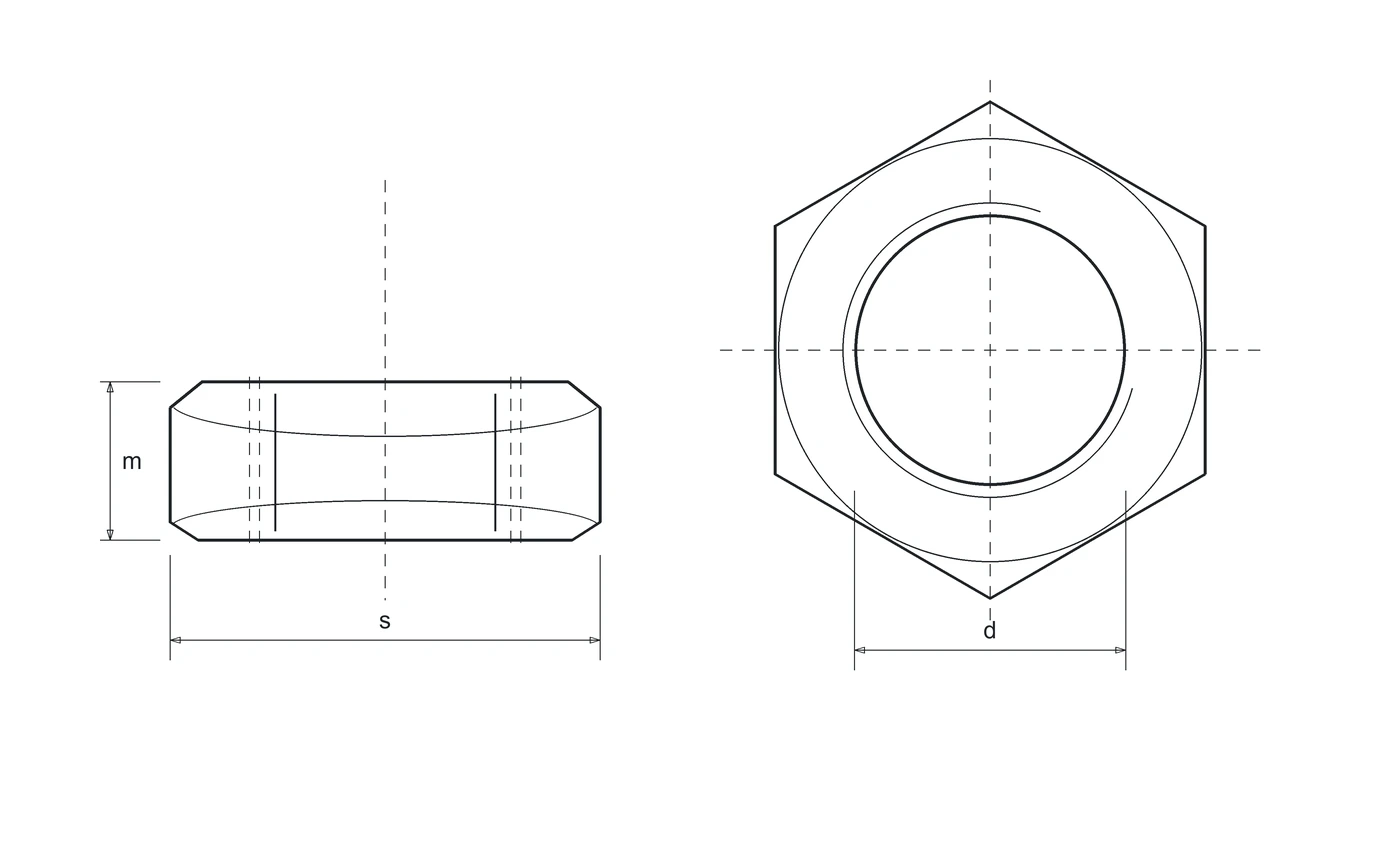

Disegno tecnico UNI 5589
d
filetto nominale
P
passo
s
chiave
m
altezza corpo
h
altezza totale
dc
diametro flangia. Valgono le sole colonne presenti in tabella.

Varianti e quote dimensionali

Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.

Quote in mm. Disegno identificativo, non esecutivo.

MPasso Psm
81.25135
101.5176
121.75197
142228
162248
182.5279
202.5309
222.53210
2433610
2734112
303.54612

Classe 04 a capacità di carico ridotta. Non sostituisce automaticamente un dado normale classe 8. La funzione di controdado richiede una procedura di montaggio definita.

Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.

Materiali, classi, finiture e trattamenti

Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.

Riferimento esecuzioneMaterialeClasse / durezzaFiniture documentate
DIN 936Acciaio04Brunita; Grezza; Zincata; Zincata a caldo; Zincata gialla; Zincata ≥8 µm
DIN 936AcciaioDa specificareGEOMET 321A; Grezza; Zincata; Zincata a caldo; Zincata gialla Cr III 12 µm con sigillante; Zincata iridescente trivalente; Zincata nera; Zincata ≥12 µm
DIN 936OttoneNon applicabileDa specificare; Zincata
DIN 936Acciaio10GEOMET 321A
DIN 936Inox A2Da specificareDa specificare
DIN 936Acciaio05Grezza; Zincata
UNI 5589OttoneNon applicabileZincata
UNI 5589Acciaio04Zincata
DIN 936Inox A4Da specificareDa specificare
UNI 5589 / DIN 936Ottone OT58Non applicabileDa specificare

“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.

Documentazione

Scarica scheda Dueemme ↓
DocumentoStato
Dichiarazione di conformitàDa concordare in fase d’ordine
Certificato materialeDa concordare in fase d’ordine
Documento EN 10204 2.2Da concordare in fase d’ordine
Certificato EN 10204 3.1Da concordare in fase d’ordine
Rapporto dimensionaleDa concordare in fase d’ordine
Rapporto trattamentoDa concordare in fase d’ordine
Altra documentazioneDa concordare in fase d’ordine

I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.

ISO, DIN e UNI: cosa cambia

UNI 5589

Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.

DIN 936

Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.

RFQ · UNI 5589

Configura la richiesta

Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.

Documentazione richiesta

Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.

La misura che cerchi, anche su specifica

Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.

Invia la tua specifica →

Varianti
