ISO 8675:2023
Norma per dadi bassi tipo 0 con filettatura metrica fine. Il passo deve coincidere con quello dell’elemento maschio. I limiti dimensionali tabellati si riferiscono all’edizione 2023.
ISO 8675 · 2023
Dado esagonale basso a passo fine
Profilo basso per regolazione e controdado su filettature metriche fini. La scelta comprende sempre diametro e passo: M12 × 1,5 e M12 × 1,25 non sono intercambiabili. Nell’impiego come controdado, il dado basso lavora insieme a un dado normale o alto.
DIN 439 B · ISO 4035
Capacità di carico ridotta per l’altezza limitata. La classe 04 non è classe 4, 4.8 o 8: lo zero iniziale va conservato. Il controdado richiede una configurazione e una procedura di serraggio definite per il collegamento.
- Gamma quote
- M8–M39
- Filettatura
- Metrica · passo fine
- Configurazione
- Tipo 0 · capacità di carico ridotta
- Riferimenti
- DIN 439 B · ISO 4035

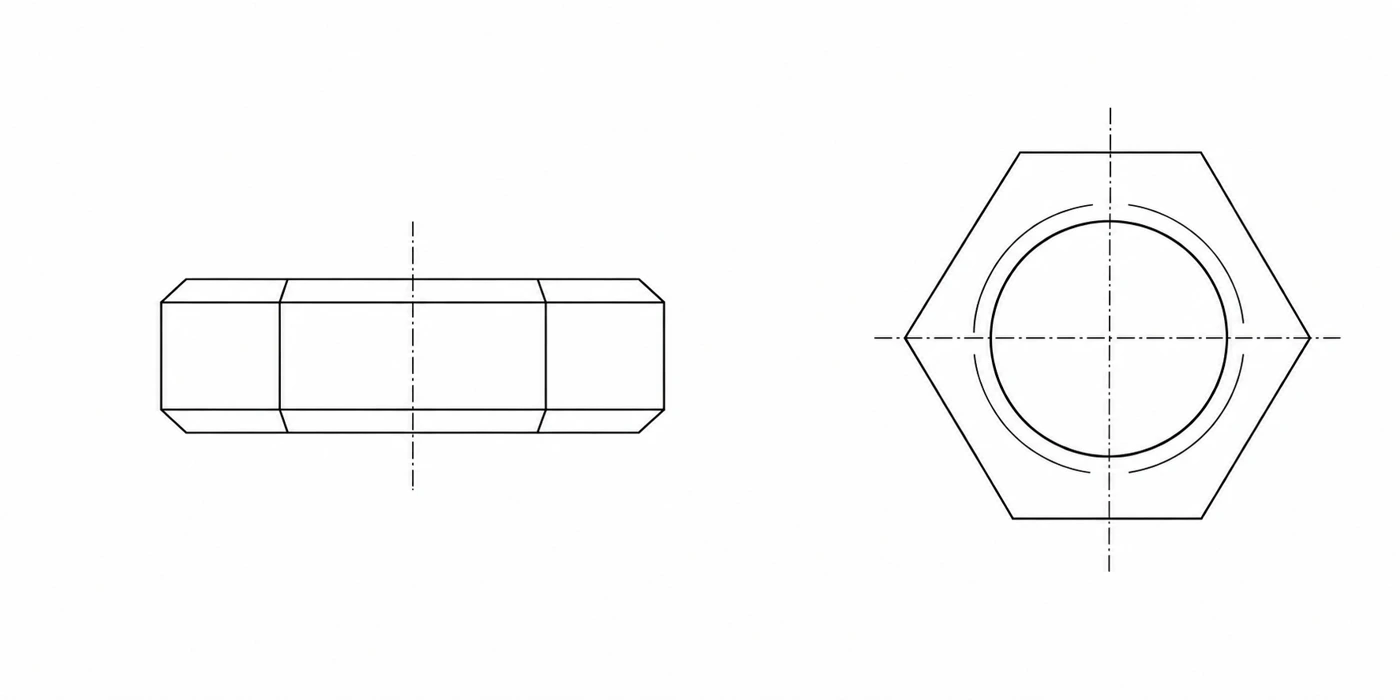

Disegno tecnico e gamma dimensionale
Quote ISO 8675:2023 da M8 a M39, con 19 coppie diametro/passo. Le combinazioni di fornitura configurabili sono riportate separatamente. Altri diametri e passi su richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m min. | m max. |
|---|---|---|---|---|
| 8 | 1 | 13 | 3.7 | 4 |
| 10 | 1.25 | 16 | 4.7 | 5 |
| 10 | 1 | 16 | 4.7 | 5 |
| 12 | 1.5 | 18 | 5.7 | 6 |
| 12 | 1.25 | 18 | 5.7 | 6 |
| 14 | 1.5 | 21 | 6.42 | 7 |
| 16 | 1.5 | 24 | 7.42 | 8 |
| 18 | 2 | 27 | 8.42 | 9 |
| 18 | 1.5 | 27 | 8.42 | 9 |
| 20 | 2 | 30 | 9.1 | 10 |
| 20 | 1.5 | 30 | 9.1 | 10 |
| 22 | 2 | 34 | 9.9 | 11 |
| 22 | 1.5 | 34 | 9.9 | 11 |
| 24 | 2 | 36 | 10.9 | 12 |
| 27 | 2 | 41 | 12.4 | 13.5 |
| 30 | 2 | 46 | 13.9 | 15 |
| 33 | 2 | 50 | 15.4 | 16.5 |
| 36 | 3 | 55 | 16.9 | 18 |
| 39 | 3 | 60 | 18.2 | 19.5 |
Capacità di carico ridotta per l’altezza limitata. La classe 04 non è classe 4, 4.8 o 8: lo zero iniziale va conservato. Il controdado richiede una configurazione e una procedura di serraggio definite per il collegamento.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 04 | M8 × 1, M10 × 1, M12 × 1.5, M16 × 1.5, M20 × 1.5, M24 × 2 | Su richiesta |
Altri materiali e specifiche su richiesta
Alluminio →Ottone →Nylon →Duplex →Superduplex →ASTM — specifica e grade →Inox A2 / A4 — classe per dadi bassi da specificare →Acciaio classe 05 — su specifica →
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Brunito | Acciaio secondo specifica meccanica | 04 | M8 × 1, M10 × 1, M12 × 1.5, M16 × 1.5, M20 × 1.5, M24 × 2 |
| Zincatura, passivazione blu | Acciaio secondo specifica meccanica | 04 | M8 × 1, M10 × 1, M12 × 1.5, M16 × 1.5, M20 × 1.5, M24 × 2 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
DIN 439 B
Riferimento commerciale storico anche per esecuzioni a passo fine. Le chiavi DIN possono differire da ISO, in particolare M10, M12, M14 e M22: specificare norma e passo nell’ordine.
ISO 4035:2023
Famiglia a passo grosso, con scheda autonoma. Non è intercambiabile con il passo fine a parità di diametro.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
I riferimenti a passo grosso qui collegati servono al confronto tra famiglie, non sono abbinamenti filettati compatibili. Per il collegamento selezionare lo stesso diametro e lo stesso passo fine.
Non applicare automaticamente a questo dado gli abbinamenti vite 8.8 / dado 8. La capacità del collegamento va verificata considerando altezza utile e resistenza allo strappamento del filetto.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
