ASME B18.2.2 UNF
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
ASME B18.2.2 UNF
Dado esagonale UNF in pollici
Serie americana in pollici: diametro nominale e filetti per pollice devono coincidere con quelli della vite.
- Gamma quote
- 1/4–7/8 in
- Filettatura
- UNF · TPI
- Configurazione
- Dado esagonale UNF in pollici

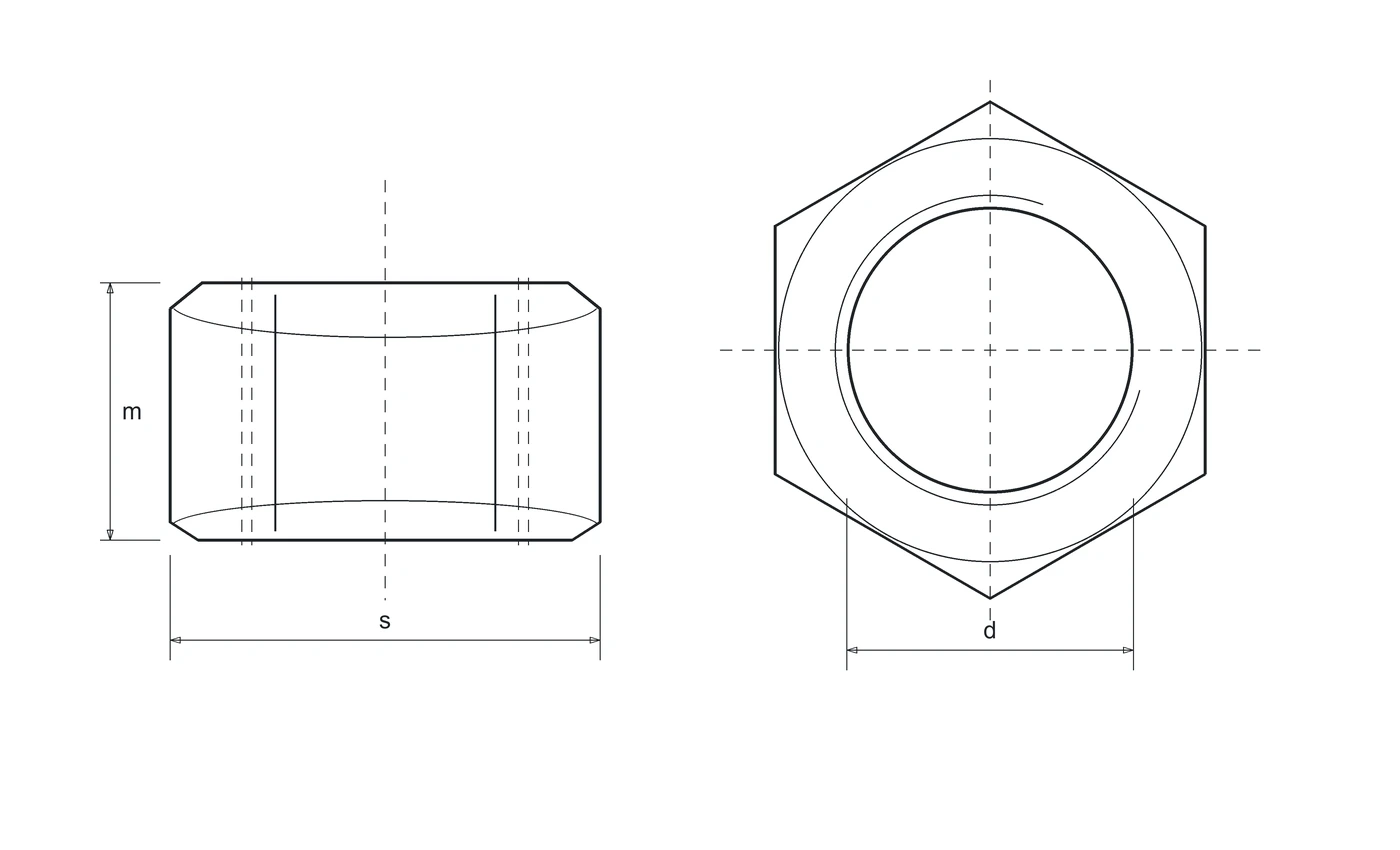

Disegno tecnico e gamma dimensionale
Selezione da 1/4 a 7/8 di pollice. Altri diametri e filettature a richiesta. UNC e UNF sono serie distinte, non intercambiabili.
Quote in pollici. Disegno identificativo, non esecutivo.
| Filetto (in) | TPI | sMin | sMax | mMin | mMax |
|---|---|---|---|---|---|
| 1/4 | 28 | 0.428 | 0.438 | 0.212 | 0.226 |
| 5/16 | 24 | 0.489 | 0.5 | 0.258 | 0.273 |
| 3/8 | 24 | 0.551 | 0.563 | 0.32 | 0.337 |
| 7/16 | 20 | 0.675 | 0.688 | 0.365 | 0.385 |
| 1/2 | 20 | 0.736 | 0.75 | 0.427 | 0.445 |
| 9/16 | 18 | 0.861 | 0.875 | 0.473 | 0.496 |
| 5/8 | 18 | 0.922 | 0.938 | 0.535 | 0.559 |
| 3/4 | 16 | 1.088 | 1.125 | 0.617 | 0.665 |
| 7/8 | 14 | 1.269 | 1.312 | 0.724 | 0.776 |
ASME B18.2.2 identifica la geometria. Specifica ASTM/SAE, grade, tolleranza del filetto e finitura devono essere concordati per la fornitura. Nessuna equivalenza automatica con classi metriche 8, 10 o 12.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | Da specificare | 1/4-28 UNF, 5/16-24 UNF, 3/8-24 UNF, 7/16-20 UNF, 1/2-20 UNF, 9/16-18 UNF, 5/8-18 UNF, 3/4-16 UNF, 7/8-14 UNF | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Acciaio secondo specifica meccanica | Da specificare | 1/4-28 UNF, 5/16-24 UNF, 3/8-24 UNF, 7/16-20 UNF, 1/2-20 UNF, 9/16-18 UNF, 5/8-18 UNF, 3/4-16 UNF, 7/8-14 UNF |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
ASME B18.2.2 identifica la geometria. Specifica ASTM/SAE, grade, tolleranza del filetto e finitura devono essere concordati per la fornitura. Nessuna equivalenza automatica con classi metriche 8, 10 o 12.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
