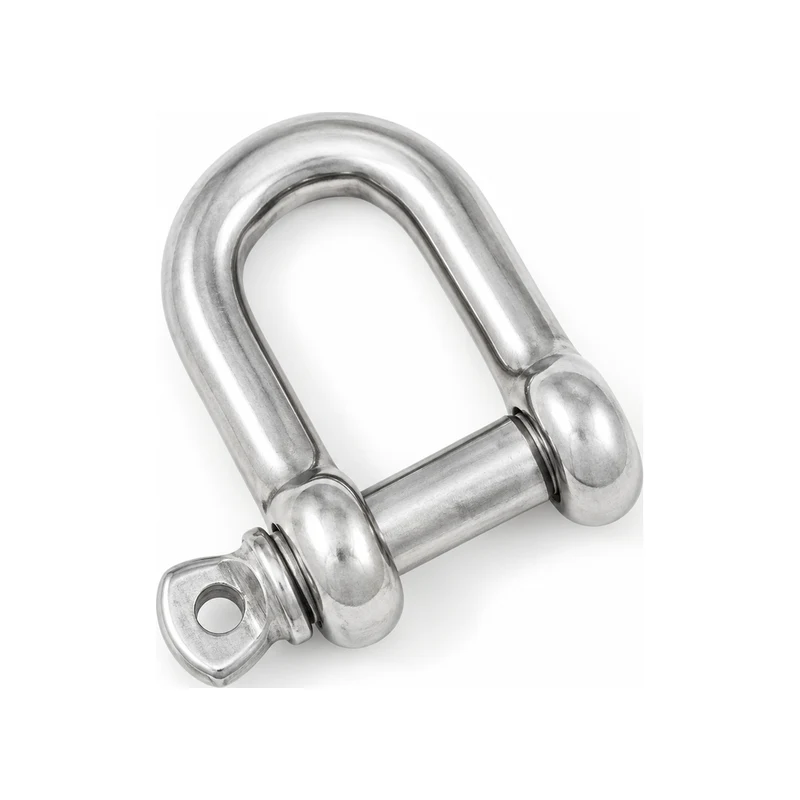

Grilli dritti
Grilli dritti per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala; dimensioni della variante riportate in tabella.
- D
- diametro del perno
- A
- apertura interna in corrispondenza del perno
- L
- lunghezza interna fino alla superficie del perno
- B
- larghezza esterna del corpo
Varianti e quote dimensionali
| D (mm) | A (mm) | L (mm) | B (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|
| 4 | 8 | 14 | 16 | 90 | 550 | |
| 5 | 10 | 17 | 20 | 100 | 900 | |
| 6 | 12 | 21 | 24 | 150 | 1300 | |
| 7 | 14 | 24 | 28 | 200 | 1800 | |
| 8 | 16 | 28 | 32 | 250 | 2400 | |
| 10 | 20 | 35 | 40 | 500 | 3800 | |
| 12 | 24 | 42 | 48 | 600 | 5550 | |
| 13 | 26 | 45 | 52 | 800 | 6550 | |
| 16 | 32 | 55 | 64 | 1100 | 7600 | |
| 19 | 38 | 66 | 76 | 1600 | 9950 | |
| 22 | 44 | 77 | 88 | 2500 | 13850 | |
| 25 | 50 | 87 | 100 | 3000 | 22800 |
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. I valori indicati non costituiscono una certificazione per il sollevamento; le condizioni di impiego vanno verificate sulla variante.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
Grilli dritti
