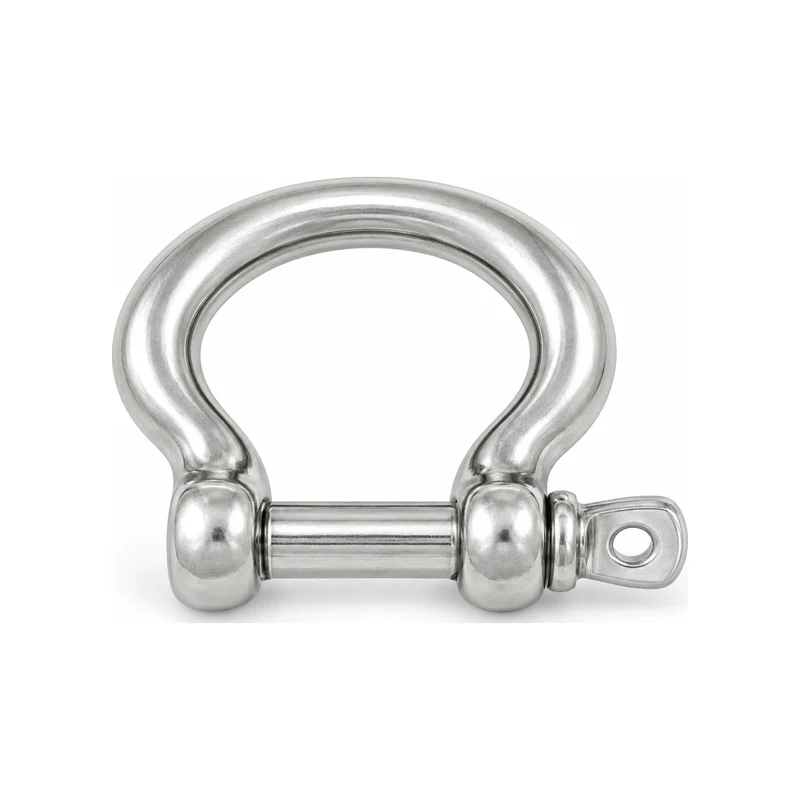

Grilli a cetra
Grilli a cetra per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala; dimensioni della variante riportate in tabella.
- D
- diametro del perno
- A
- apertura interna in corrispondenza del perno
- L
- lunghezza interna fino alla superficie del perno
- R
- larghezza interna massima della cetra
Varianti e quote dimensionali
| D (mm) | A (mm) | L (mm) | R (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|
| 4 | 8 | 14 | 14 | 90 | 650 | |
| 5 | 10 | 17 | 17 | 100 | 950 | |
| 6 | 12 | 21 | 21 | 150 | 1450 | |
| 8 | 16 | 28 | 28 | 250 | 2450 | |
| 10 | 20 | 34 | 35 | 500 | 3950 | |
| 12 | 24 | 42 | 42 | 600 | 5950 | |
| 13 | 26 | 45 | 45 | 800 | 6550 | |
| 16 | 32 | 56 | 56 | 1100 | 9950 |
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. I valori indicati non costituiscono una certificazione per il sollevamento; le condizioni di impiego vanno verificate sulla variante.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
