EN 15048 — Assiemi strutturali non precaricati
Vite e dado per giunzioni strutturali non precaricate. Rondelle separate quando richieste dal progetto; misure commerciali e produzioni dedicate su specifica.
- Norma
- EN 15048-1
- Sistema
- SB
- Configurazione
- Non precaricata

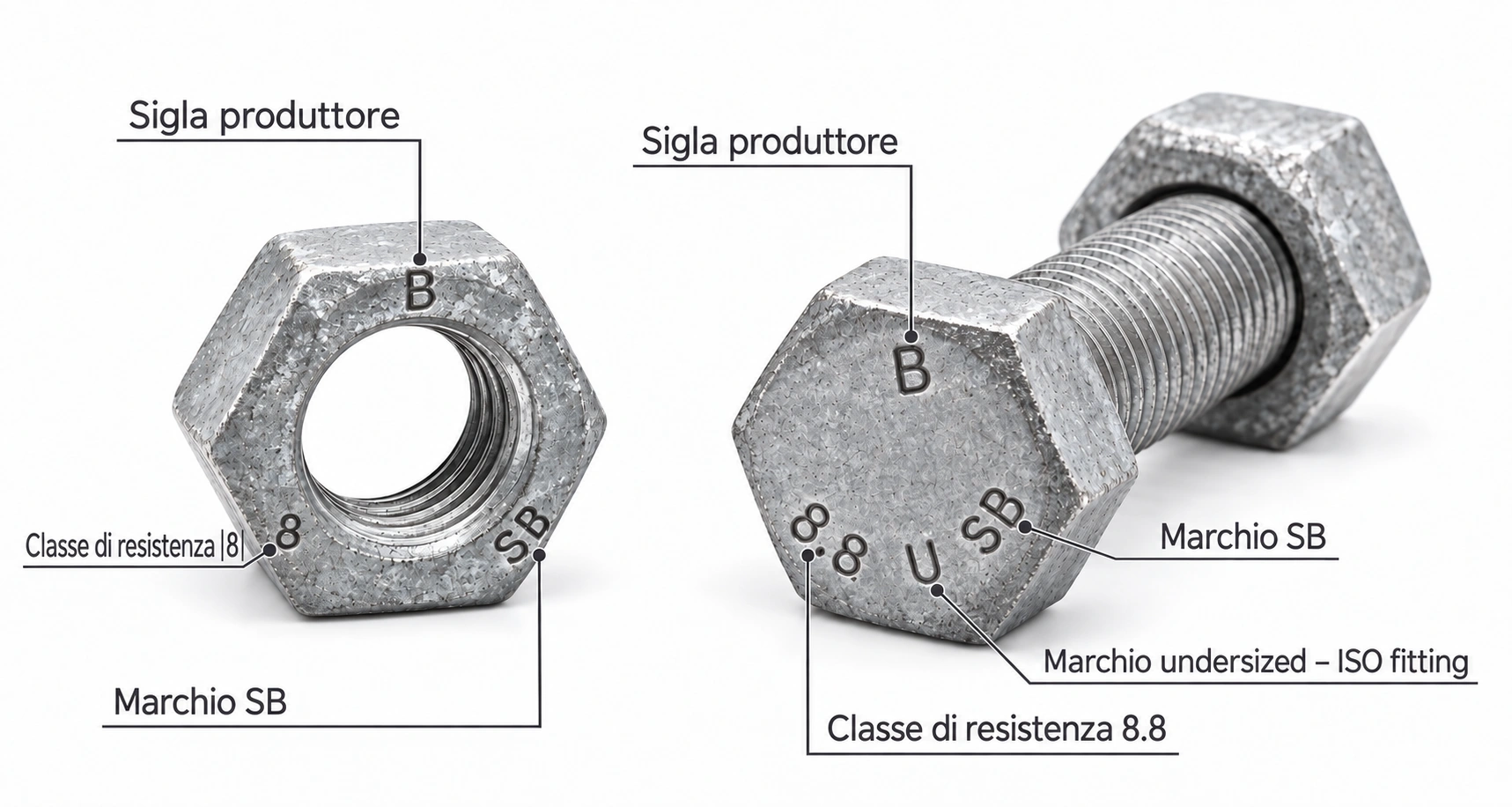

Riconoscere i componenti e le marcature

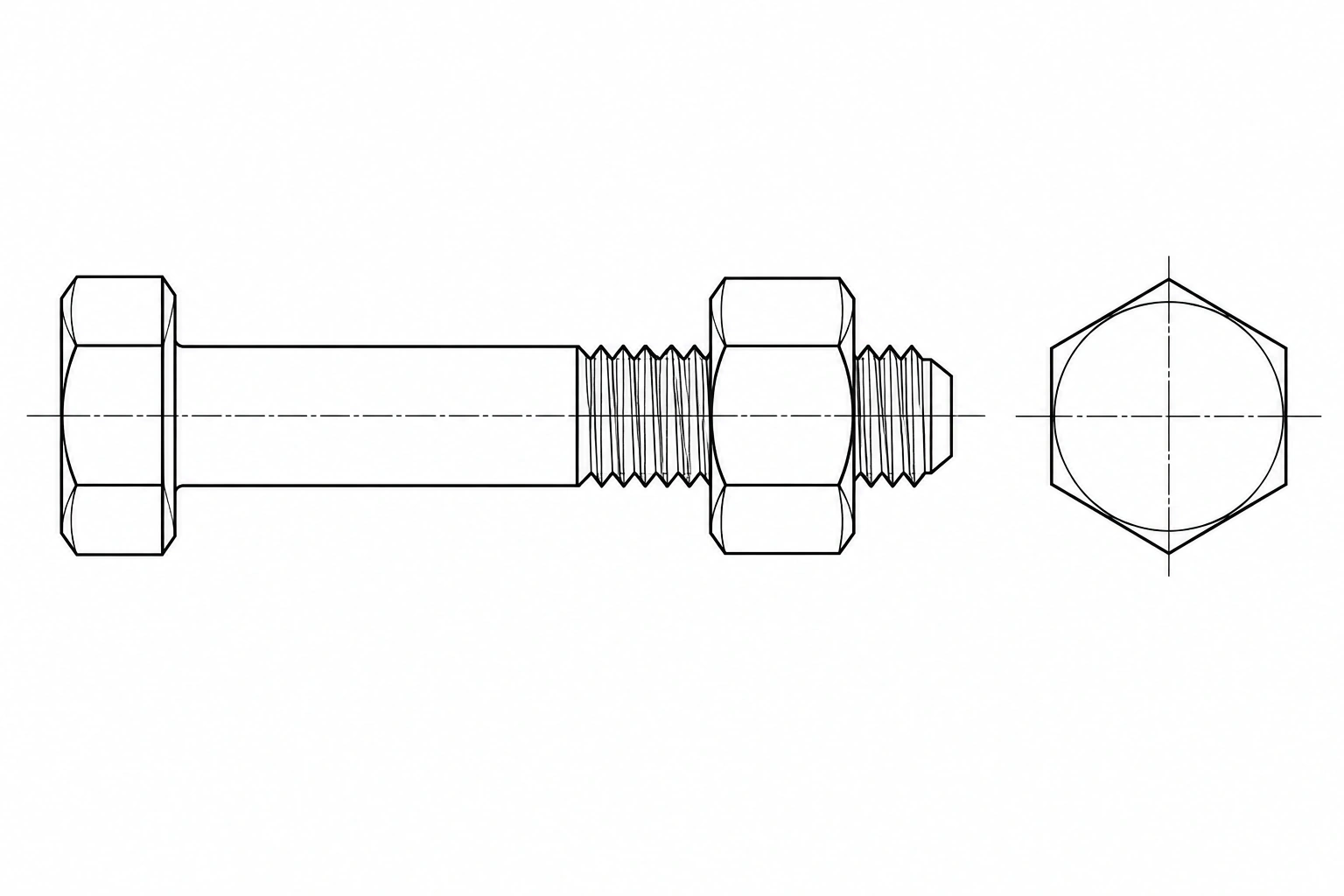

Disegno tecnico
Varianti e quote dimensionali
| d | l · mm | P · mm | s · mm |
|---|---|---|---|
| M8 | Su richiesta | 1.25 | 13 |
| M10 | Su richiesta | 1.5 | 16 |
| M12 | 25–200 | 1.75 | 18 |
| M16 | 30–220 | 2 | 24 |
| M20 | 40–260 | 2.5 | 30 |
| M24 | 50–260 | 3 | 36 |
| M27 | 60–200 | 3 | 41 |
| M30 | 70–300 | 3.5 | 46 |
| M36 | 90–200 | 4 | 55 |
Materiali, classi e finiture
Trattamenti e condizioni di fornitura
Finitura naturale
Specificare protezione e condizioni ambientali del progetto.
Zincatura a caldo
Fornitura dell’assieme con rivestimento compatibile e documentato; verificare accoppiamento dei filetti.
Altri rivestimenti
Da valutare sul sistema, sulla classe e sulle prove richieste, senza trasferire automaticamente una finitura da un assieme all’altro.
Documentazione e note tecniche
Scheda tecnica Dueemme
Scarica scheda tecnica PDF ↓Assieme e tracciabilità
Lotto, marcature, distinta componenti e documenti di conformità pertinenti alla fornitura.
EN 10204 3.1 · DoP · CoC
Indica i documenti prescritti. Applicabilità e disponibilità vengono confermate nella valutazione della richiesta.
Prove e rivestimenti
Report dimensionali, prove meccaniche, coating report e ROCAP quando applicabile al capitolato.
Marcatura CE: confezione e documentazione
La marcatura CE dell’assieme è normalmente riportata sull’etichetta della confezione. In funzione del tipo di lotto e delle condizioni di fornitura, può essere riportata sulla documentazione di accompagnamento, secondo le prescrizioni applicabili. Va distinta dalle marcature dei singoli componenti: sigla del produttore, classe di resistenza e identificazione del sistema.
Alla ricezione verificare la corrispondenza tra assieme, etichetta, lotto e Dichiarazione di Prestazione (DoP); conservare la tracciabilità anche dopo l’apertura della confezione.
EN 15048: richiedi la coppia vite–dado identificata SB. La rondella è un accessorio separato: se richiesta, deve avere geometria, durezza, materiale e rivestimento adeguati alla giunzione. La presenza di una rondella non trasforma l’assieme in EN 14399.
Gamma commerciale SB da M8. Per M8 e M10, impiego strutturale, rivestimento e copertura documentale devono essere verificati sulla specifica fornitura: il diametro commercializzato non estende automaticamente il campo di applicazione della norma.
Altri diametri e lunghezze sono disponibili su richiesta. Per quantitativi consistenti valutiamo produzioni dedicate, con fattibilità, caratteristiche dell’assieme e documentazione definite sulla specifica richiesta.
P = passo; s = chiave; b = lunghezza filettata quando indicata. Intervalli documentati di catalogo: non tutte le lunghezze intermedie sono necessariamente previste e non rappresentano stock Dueemme.
Conformità: cosa non modificare senza verifica
- Non sostituire vite o dado con componenti generici: l’identità dell’assieme e la tracciabilità devono rimanere verificabili.
- Taglio, rifilettatura, lavorazioni o trattamenti successivi possono cambiare le caratteristiche dichiarate. La documentazione originaria non copre automaticamente la configurazione modificata.
- Distinguere marcatura CE / dichiarazione di prestazione dell’assieme, certificazione del controllo di produzione e certificato di controllo 3.1: hanno funzioni diverse.
Non significa che “scade” tutta la certificazione del produttore: occorre stabilire se l’assieme fornito o modificato è ancora coperto dalle dichiarazioni, dalle prove e dalla tracciabilità pertinenti.
Settori di applicazione
Carpenteria, strutture e infrastrutture.
Settori Dueemme →Hai un capitolato strutturale o ASTM?
Configura la richiesta. Nel passaggio successivo puoi inserire i recapiti e allegare capitolato, distinta o disegno.
Produzioni strutturali su specifica
Non trovi la misura richiesta nella gamma corrente? Dueemme può valutare una produzione dedicata per quantitativi consistenti: dimensioni, classe, trattamento, marcature e documentazione vengono definiti sul progetto.
Quantità minima e fattibilità da confermare. Le misure speciali non acquisiscono automaticamente conformità EN: requisiti e qualificazione dell’assieme devono essere verificati.
