ISO 7380-2:2022
Norma principale utilizzata per le quote della scheda.
ISO 7380-2 · 2022
Vite a testa bombata con flangia ed esagono incassato
La flangia integrata amplia la superficie di appoggio mantenendo un profilo arrotondato e compatto. È parte della testa, non una rondella separata: verificare ingombri e superficie del componente serrato.
ISO 7380-2:2022 considera una capacità della testa pari all’80% di quella della filettatura. Non è una portata di progetto né una coppia di serraggio. La marcatura della classe è preceduta da zero, ad esempio 08.8 o 010.9, per segnalare la capacità ridotta.
- Gamma quote
- M3–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Testa a carico ridotto

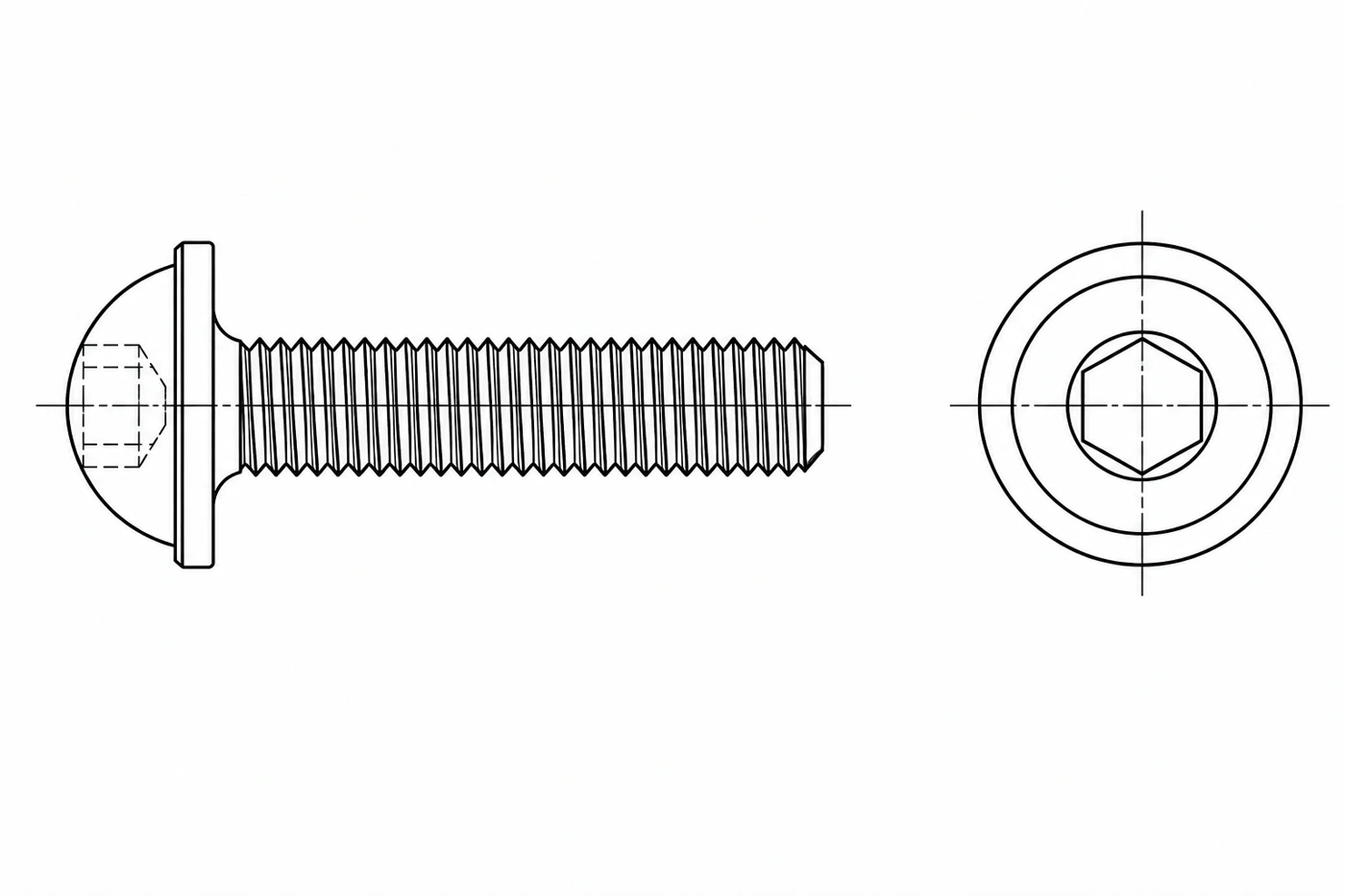

Disegno tecnico e gamma dimensionale
Quote principali M3–M16 secondo ISO 7380-2:2022. Lunghezze commerciali M3–M12; M16, altri diametri e lunghezze su richiesta.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | dk max. | dc max. | c max. | k max. | s | t min. |
|---|---|---|---|---|---|---|---|
| 3 | 0.5 | 5.2 | 6.9 | 0.7 | 1.65 | 2 | 1.04 |
| 4 | 0.7 | 7.2 | 9.4 | 0.8 | 2.2 | 2.5 | 1.3 |
| 5 | 0.8 | 8.8 | 11.8 | 1 | 2.75 | 3 | 1.56 |
| 6 | 1 | 10 | 13.6 | 1.2 | 3.3 | 4 | 2.08 |
| 8 | 1.25 | 13.2 | 17.8 | 1.5 | 4.4 | 5 | 2.6 |
| 10 | 1.5 | 16.5 | 21.9 | 2 | 5.5 | 6 | 3.12 |
| 12 | 1.75 | 19.4 | 26 | 2.4 | 6.6 | 8 | 4.16 |
| 16 | 2 | 26 | 34 | 2.8 | 8.8 | 10 | 5.2 |
Lunghezze per diametro
Il filetto totale o parziale va confermato sulla singola misura e fornitura. Le lunghezze commerciali qui elencate non garantiscono una lunghezza di gambo liscio; b resta ND dove la configurazione non è confermata.
ISO 7380-2:2022 considera una capacità della testa pari all’80% di quella della filettatura. Non è una portata di progetto né una coppia di serraggio. La marcatura della classe è preceduta da zero, ad esempio 08.8 o 010.9, per segnalare la capacità ridotta.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 10.9 | M3–M12 | Su richiesta |
Altri materiali e specifiche su richiesta
Alluminio →Ottone →Nylon →Duplex →Superduplex →ASTM — specifica e grade →Inox A2 / A4 — specifica dedicata →
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Brunito | Acciaio secondo specifica meccanica | 10.9 | M3–M12 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Per questa geometria a capacità ridotta, scegliere dado, rondella e serraggio sulla verifica del collegamento. Non trasferire automaticamente gli abbinamenti o i precarichi di una vite a piena capacità della stessa classe.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
