UNI 5713
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
UNI 5713
Dado esagonale largo per carpenteria
Chiave larga per impieghi di carpenteria, da selezionare insieme alla specifica dell’assieme e ai documenti richiesti.
DIN 6915
- Gamma quote
- M12–M30
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado esagonale largo per carpenteria
- Riferimenti
- DIN 6915

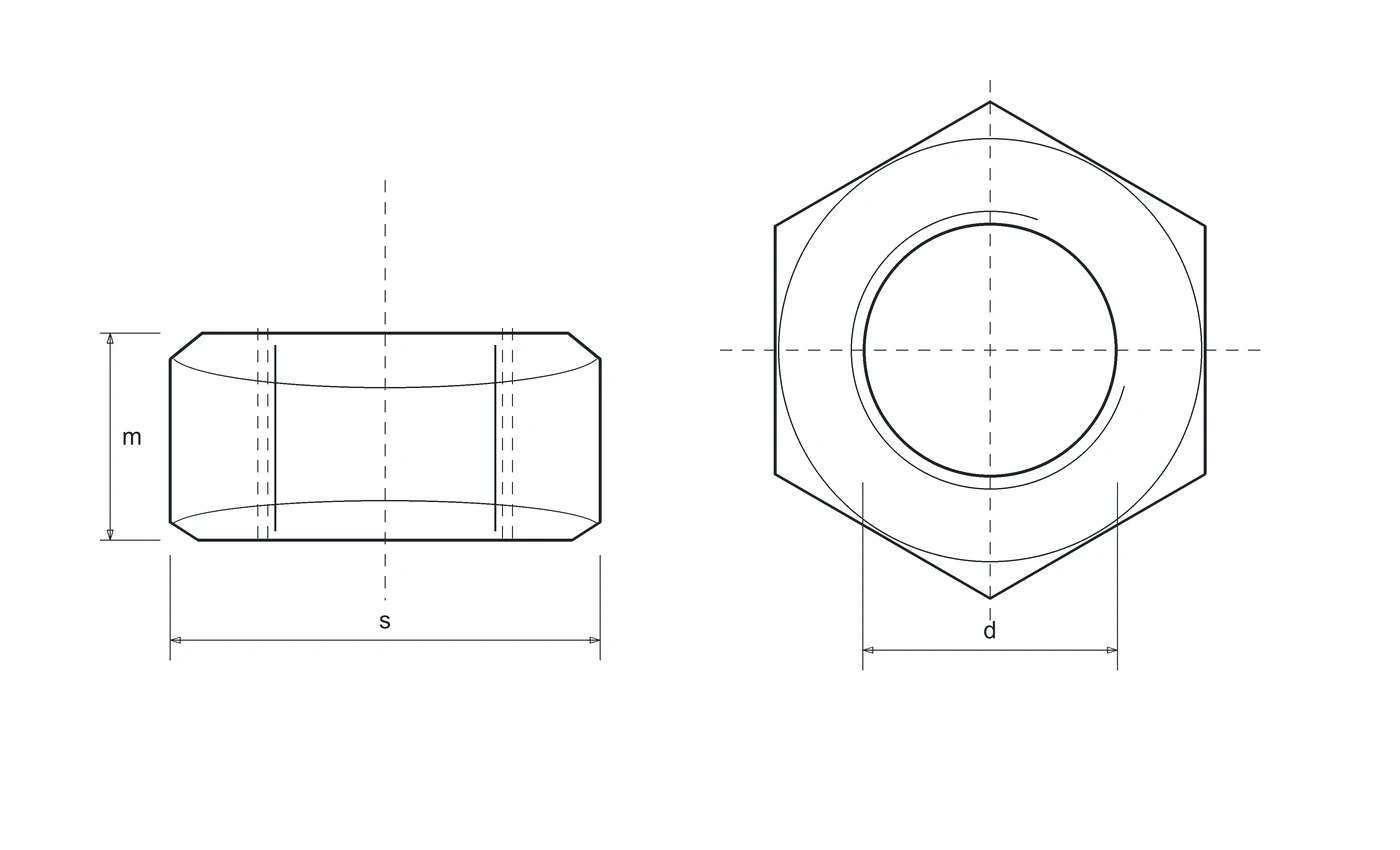

Disegno tecnico e gamma dimensionale
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m |
|---|---|---|---|
| 12 | 1.75 | 22 | 10 |
| 14 | 2 | 24 | 11 |
| 16 | 2 | 27 | 13 |
| 18 | 2.5 | 30 | 15 |
| 20 | 2.5 | 32 | 16 |
| 22 | 2.5 | 36 | 18 |
| 24 | 3 | 41 | 19 |
| 27 | 3 | 46 | 22 |
| 30 | 3.5 | 50 | 24 |
Il singolo dado non costituisce un assieme certificato EN 14399. Non mescolare componenti di assiemi strutturali senza la verifica prevista dalla specifica. Per assiemi completi utilizzare la sezione Bulloneria strutturale.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | 10 | M12–M30 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Brunito | Acciaio secondo specifica meccanica | 10 | M12–M30 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
DIN 6915
Riferimento correlato; confrontare quote, esecuzione e specifica meccanica prima della sostituzione. Non è dichiarata equivalenza assoluta.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Il singolo dado non costituisce un assieme certificato EN 14399. Non mescolare componenti di assiemi strutturali senza la verifica prevista dalla specifica. Per assiemi completi utilizzare la sezione Bulloneria strutturale.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
