DIN 929
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
DIN 929
Dado a saldare esagonale
Proiezioni di saldatura per integrare una filettatura nel componente in lamiera.
- Gamma quote
- M4–M16
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado a saldare esagonale

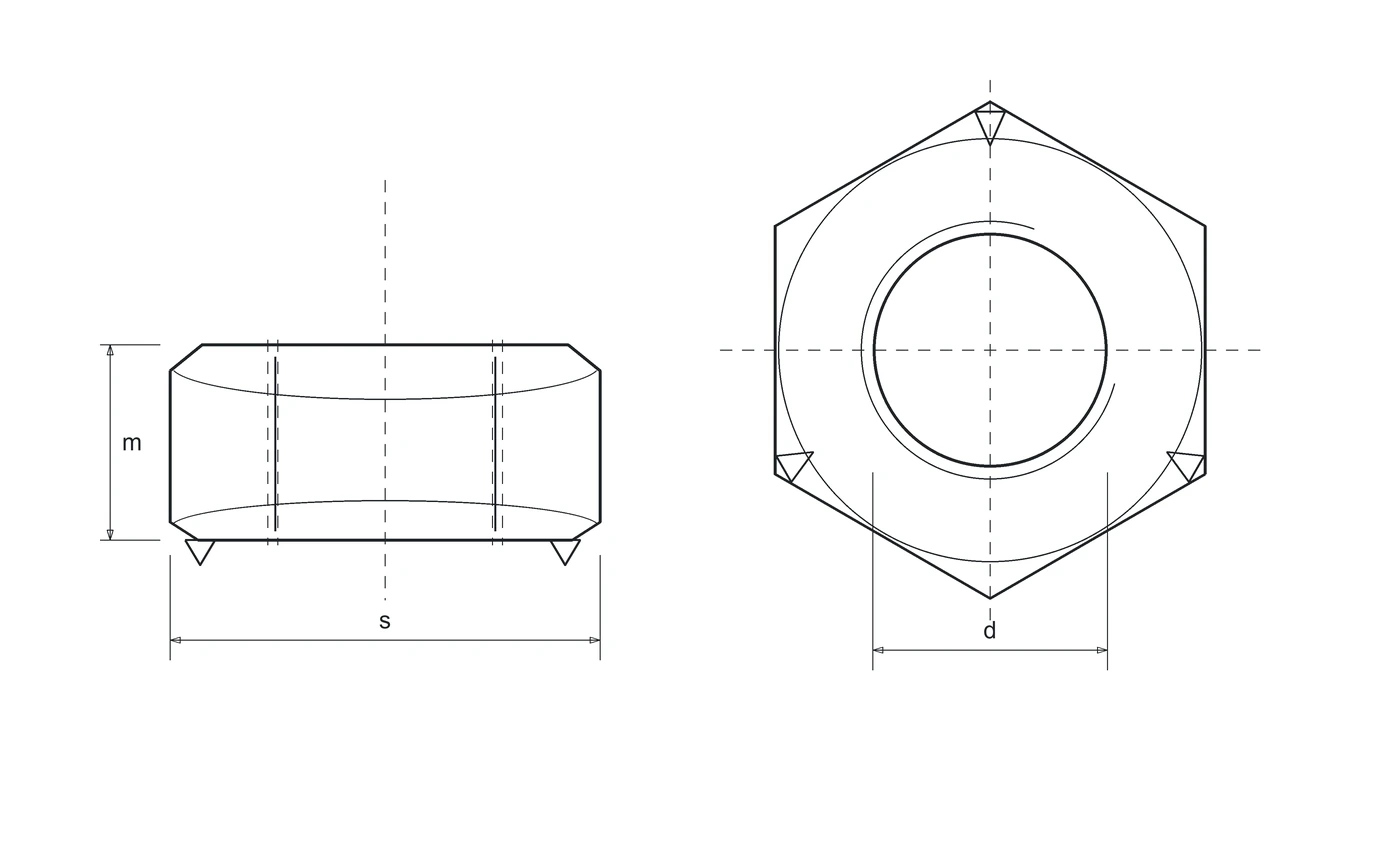

Disegno tecnico e gamma dimensionale
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m |
|---|---|---|---|
| 4 | 0.7 | 9 | 3.5 |
| 5 | 0.8 | 10 | 4 |
| 6 | 1 | 11 | 5 |
| 8 | 1.25 | 14 | 6.5 |
| 10 | 1.5 | 17 | 8 |
| 12 | 1.75 | 19 | 10 |
| 16 | 2 | 24 | 13 |
Materiale saldabile e processo da concordare con lo spessore e il materiale della lamiera. Verificare foro di preparazione, centraggio, elettrodi e resistenza della saldatura sul pezzo reale. La tabella non costituisce una procedura di saldatura qualificata.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Acciaio secondo specifica meccanica | Da specificare | M4–M16 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Acciaio secondo specifica meccanica | Da specificare | M4–M16 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Materiale saldabile e processo da concordare con lo spessore e il materiale della lamiera. Verificare foro di preparazione, centraggio, elettrodi e resistenza della saldatura sul pezzo reale. La tabella non costituisce una procedura di saldatura qualificata.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
