DIN 928
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
Proiezioni di saldatura per integrare una filettatura nel componente in lamiera.


Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.

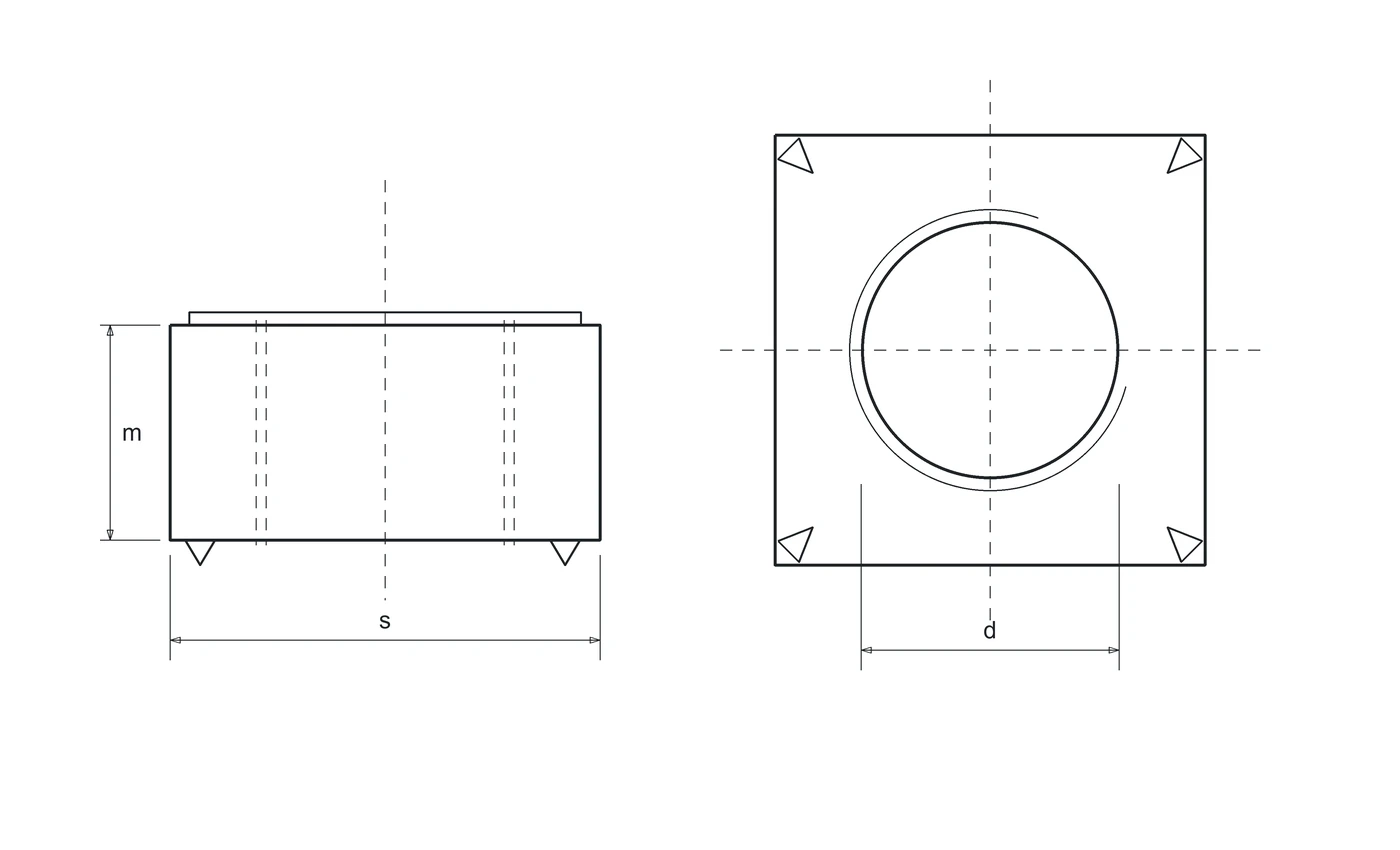

Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m |
|---|---|---|---|
| 4 | 0.7 | 7 | 3.5 |
| 5 | 0.8 | 9 | 4.2 |
| 6 | 1 | 10 | 5 |
| 8 | 1.25 | 14 | 6.5 |
| 10 | 1.5 | 17 | 8 |
| 12 | 1.75 | 19 | 9.5 |
Materiale saldabile e processo da concordare con lo spessore e il materiale della lamiera. Verificare foro di preparazione, centraggio, elettrodi e resistenza della saldatura sul pezzo reale. La tabella non costituisce una procedura di saldatura qualificata.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 928 | Inox A2 | Da specificare | Da specificare |
| DIN 928 | Acciaio | Da specificare | Grezza; Zincata; Zincata gialla |
| DIN 928 | Inox A4 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
