DADI A STRAPPO
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
DADI A STRAPPO
Dado antifurto a strappo
La testa esagonale si separa durante il montaggio, lasciando il corpo di serraggio senza la normale presa per chiave.
- Gamma quote
- M6–M12
- Filettatura
- Metrica · passo grosso
- Configurazione
- Dado antifurto a strappo

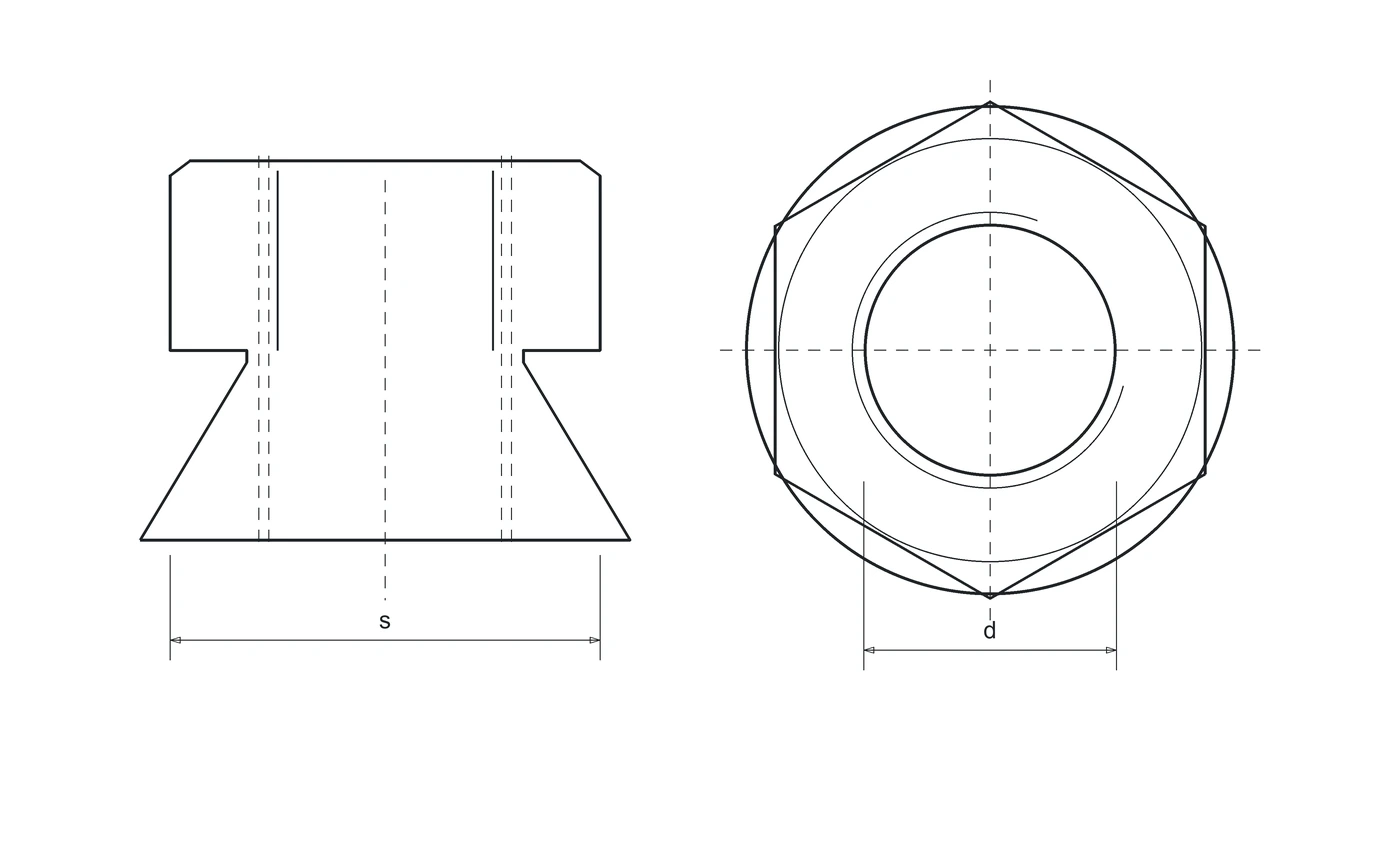

Disegno tecnico e gamma dimensionale
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | h |
|---|---|---|---|
| 6 | 1 | 10 | 9.5 |
| 8 | 1.25 | 13 | 12 |
| 10 | 1.5 | 17 | 15 |
| 12 | 1.75 | 19 | 16 |
Esecuzione commerciale senza norma DIN/UNI attribuita. Coppia di distacco, precarico e geometria del corpo residuo devono essere confermati per il codice fornito. Il distacco della testa non certifica il precarico; prevedere la procedura di manutenzione o rimozione.
Materiali e classi
| Materiale | Classe / durezza | Campo configurabile | Fornitura |
|---|---|---|---|
| Inox A2 | Da specificare | M6–M12 | Su richiesta |
Altri materiali e specifiche su richiesta
Per esigenze diverse dalle combinazioni tabellate, richiedi la variante in alluminio, ottone, nylon, duplex, superduplex oppure secondo una specifica ASTM. Definiamo lega o grade, dimensioni, requisiti meccanici e finitura sulla richiesta; il riferimento geometrico non implica automaticamente conformità alla norma del prodotto.
Richiedi una variante in altro materiale o ASTM
Finiture e trattamenti
| Finitura | Materiale | Classe / durezza | M |
|---|---|---|---|
| Naturale / grezzo | Inox A2 | Da specificare | M6–M12 |
La finitura si seleziona sulla combinazione materiale/classe. Deidrogenazione e lubrificazione sono requisiti di processo separati; non sono certificati né impliciti nel solo nome del coating.
ISO, DIN e UNI: cosa cambia
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Componenti per il collegamento
Abbinamento da verificare per diametro, passo, resistenza, materiale, finitura e condizioni del collegamento.
Esecuzione commerciale senza norma DIN/UNI attribuita. Coppia di distacco, precarico e geometria del corpo residuo devono essere confermati per il codice fornito. Il distacco della testa non certifica il precarico; prevedere la procedura di manutenzione o rimozione.
Settori di applicazione
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
