Dadi a clip U con gabbia inox
Configurazione M8 con dado in acciaio zincato e clip inox, per lamiere da 1,5 a 2,5 mm.
- Filetti documentati
- M8
- Configurazioni
- 1

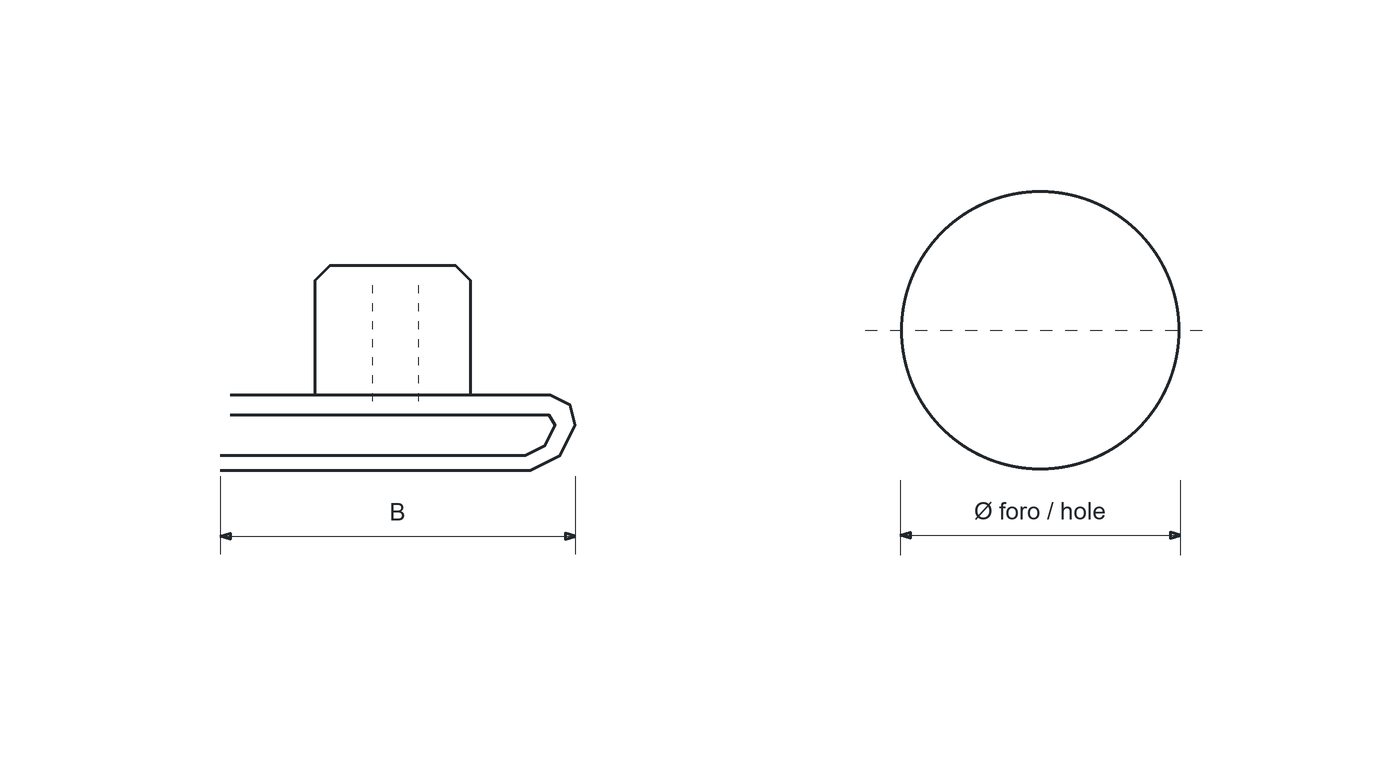

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | C · mm | X · mm | E · mm |
|---|---|---|---|---|---|---|---|---|
| M8 | 1.25 | 8.5 | 1.5–2.5 | 16 | 24.8 | 15 | 8.8 | 0.6 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 6 | Acciaio inox | Dado zincato / gabbia inox naturale |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
