Dadi a clip per bordo lamiera
Corpo a clip per pannelli e lamiere con foro accessibile dal bordo.
- Filetti documentati
- M6 · M8
- Configurazioni
- 7

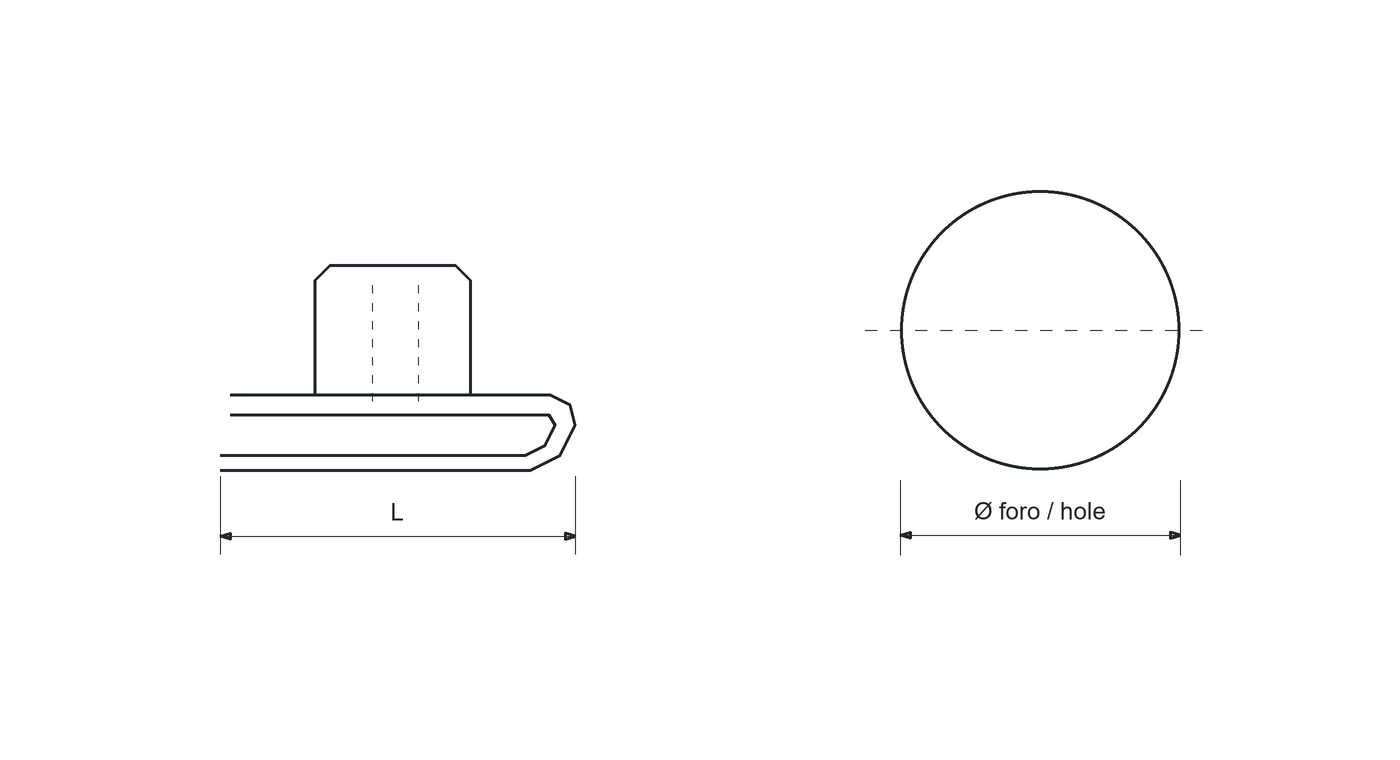

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | L · mm | A · mm | B · mm | X · mm | C · mm | E · mm |
|---|---|---|---|---|---|---|---|---|---|
| M6 | 1 | 7 | 0.7–1 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 0.8 |
| M6 | 1 | 7 | 1.1–2.1 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 0.8 |
| M6 | 1 | 7 | 2.1–3 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 0.8 |
| M8 | 1.25 | 9 | 0.7–1 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 1 |
| M8 | 1.25 | 9 | 1.1–2.1 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 1 |
| M8 | 1.25 | 9 | 2.1–3 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 1 |
| M8 | 1.25 | 9 | 3.1–3.6 | 23.5 | 15.3 | 8.3 | 8.5 | 12.7 | 1 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 6 | Acciaio per molle | Fosfatato nero |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
