Dadi a clip per bordo lamiera, compatti
Aggancio al bordo della lamiera e centraggio sul foro: verificare anche la distanza dal bordo.
- Filetti documentati
- M4 · M5 · M6
- Configurazioni
- 9

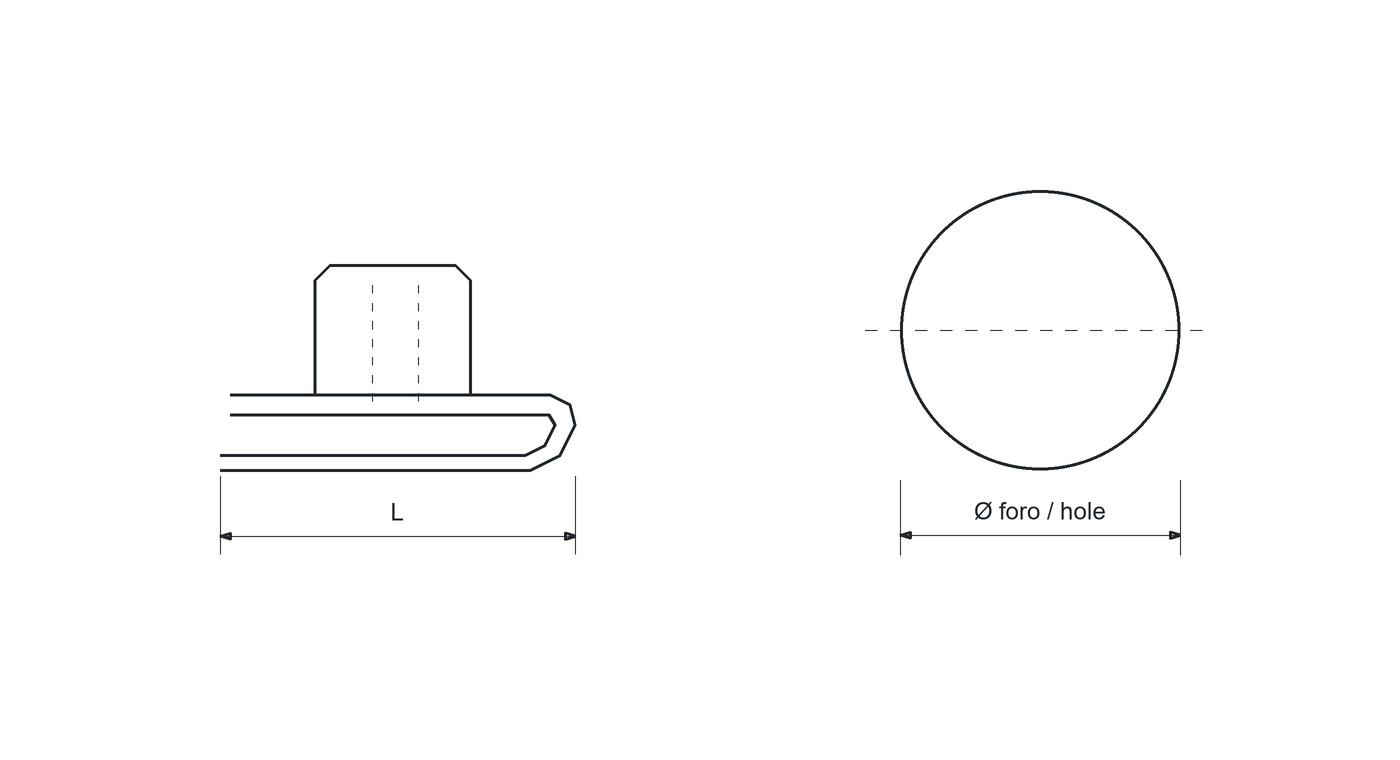

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | L · mm | A · mm | B · mm | X · mm | C · mm | E · mm |
|---|---|---|---|---|---|---|---|---|---|
| M4 | 0.7 | 7 | 0.5–1.1 | 15.8 | 11.7 | 6.4 | 7 | 7.3 | 0.6 |
| M4 | 0.7 | 7 | 1.2–1.8 | 15.6 | 11.7 | 6.4 | 7 | 6.8 | 0.6 |
| M4 | 0.7 | 7 | 1.9–2.5 | 15.5 | 11.7 | 6.4 | 7 | 6.4 | 0.6 |
| M5 | 0.8 | 7 | 0.5–1.1 | 15.8 | 11.7 | 6.4 | 7 | 7.3 | 0.6 |
| M5 | 0.8 | 7 | 1.2–1.8 | 15.6 | 11.7 | 6.4 | 7 | 6.8 | 0.6 |
| M5 | 0.8 | 7 | 1.9–2.5 | 15.5 | 11.7 | 6.4 | 7 | 6.4 | 0.6 |
| M6 | 1 | 7 | 0.5–1.1 | 15.8 | 11.7 | 6.4 | 7 | 7.3 | 0.6 |
| M6 | 1 | 7 | 1.2–1.8 | 15.6 | 11.7 | 6.4 | 7 | 6.8 | 0.6 |
| M6 | 1 | 7 | 1.9–2.5 | 15.5 | 11.7 | 6.4 | 7 | 6.4 | 0.6 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 6 | Acciaio per molle | Fosfatato nero |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
