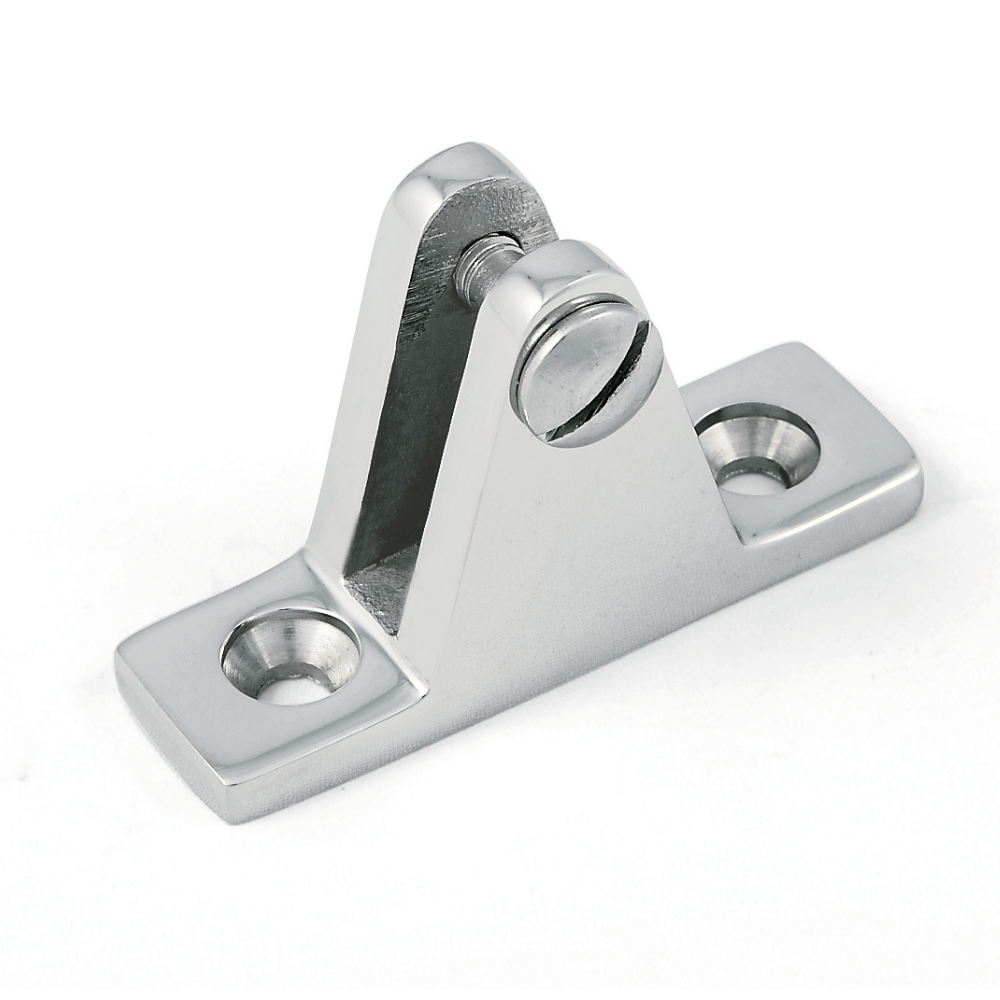

Snodi per tendalini con base piana
Snodi per tendalini con base piana in acciaio inox AISI 316, finitura lucida. Confronta configurazione, diametri e quote per il montaggio del tendalino.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo filettature. Schema illustrativo non in scala. Verificare il componente e l’accoppiamento prima di forare o montare.
Disegno tecnico
L: lunghezza base; L1: interasse fissaggi; D: foro fissaggio; D1: svasatura; D2: collegamento forcella; H: altezza complessiva; H2: altezza asse perno dal piano inferiore; T: spessore base; W: luce forcella; W1: larghezza base. H1 è una quota ausiliaria del dettaglio del foro di fissaggio, da verificare sul prodotto.
Varianti e quote dimensionali
| L (mm) | L1 (mm) | D (mm) | D1 (mm) | D2 (filetto) | H (mm) | H1 (mm) | H2 (mm) | T (mm) | W (mm) | W1 (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 57 | 40 | 5,3 | 10 | M6 | 35 | 1 | 27 | 5 | 7,5 | 17 |
Quote indicative della configurazione documentata; soggette a variazioni tra lotti. Compatibilità e fissaggio da verificare sul prodotto ricevuto. Tolleranze di fonte: L/L1/D/D1/H/H2 ±3%; H1 ±4%; T/W1 ±5%; W −0,05/+0,15 mm.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
