Snodi per tendalini con base articolata

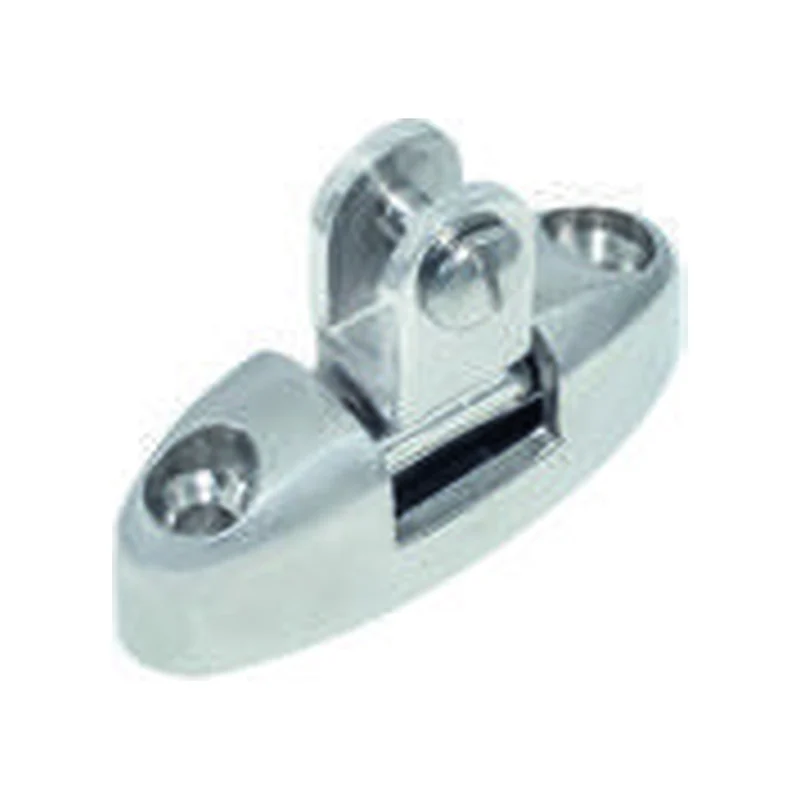

Snodi per tendalini con base articolata in acciaio inox AISI 316, finitura lucida. Confronta configurazione, diametri e quote per il montaggio del tendalino.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo filettature. Schema illustrativo non in scala. Verificare il componente e l’accoppiamento prima di forare o montare.
Disegno tecnico
L: lunghezza base; L1: interasse fissaggi; B: larghezza base; H: altezza complessiva nella posizione mostrata; W: luce forcella; W1: larghezza del profilo della forcella nella vista laterale. Diametri di fissaggio e perno non quotati: verificare il prodotto.
Varianti e quote dimensionali
| L (mm) | L1 (mm) | B (mm) | H (mm) | W (mm) | W1 (mm) | RFQ |
|---|---|---|---|---|---|---|
| 70 | 52 | 25 | 50 | 7,5 | 17 |
Quote indicative della configurazione documentata; soggette a variazioni tra lotti. Compatibilità e fissaggio da verificare sul prodotto ricevuto.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
Snodi per tendalini con base articolata
