Raccordi angolari 90° a tre vie

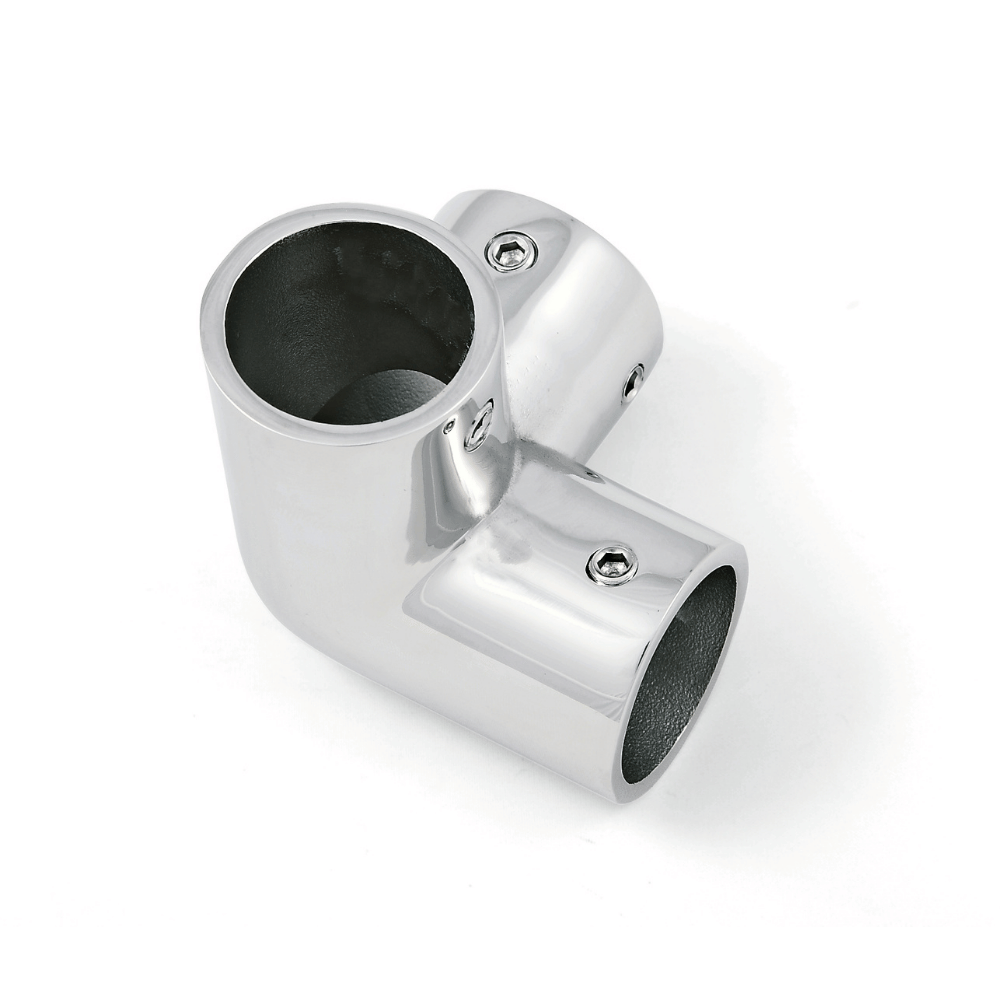

Raccordi angolari 90° a tre vie in acciaio inox AISI 316 lucidato. Confronta diametri delle sedi e ingombri per la configurazione del corrimano.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo filettature. Schema illustrativo non in scala. Verificare il prodotto ricevuto prima di praticare i fori.
Disegno tecnico
D1: diametro interno sede tubo; D2: diametro esterno; B: ingombro in pianta; H: tratto terminale oltre il corpo trasversale, come nello schema. Terza via perpendicolare al piano.
Varianti e quote dimensionali
| B (mm) | D1 (mm) | D2 (mm) | H (mm) | RFQ |
|---|---|---|---|---|
| 49 | 23 | 29 | 23 | |
| 51 | 26 | 32 | 23 |
I diametri interni delle sedi non equivalgono necessariamente alla misura nominale del tubo. Verificare accoppiamento e fissaggio; quote soggette a variazioni tra lotti.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
